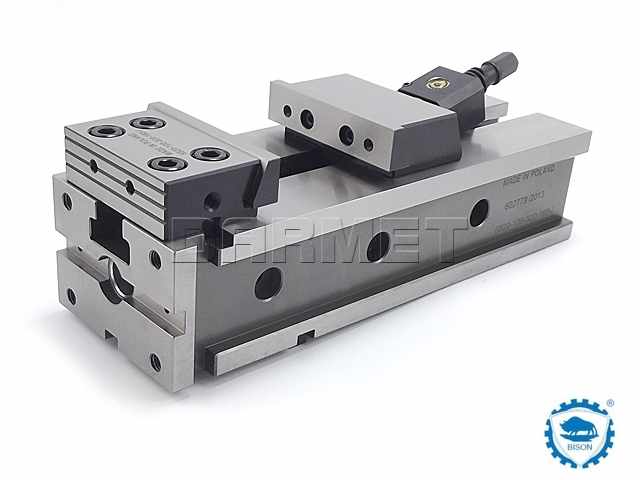

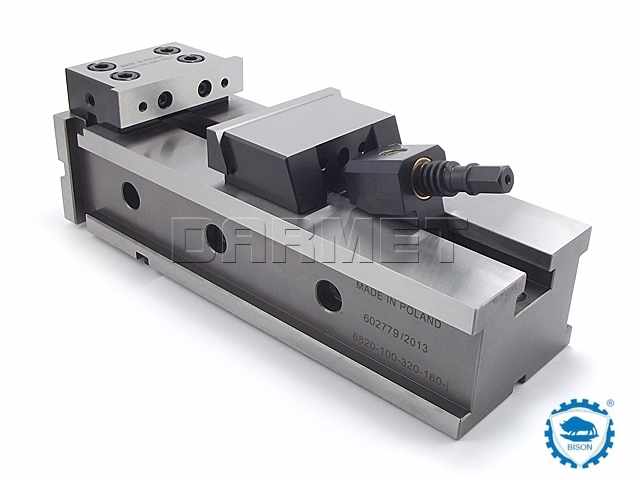

Opis produktu
Właściwości i zastosowanie:
- Imadło precyzyjne o dużej sztywności korpusu.
- Wysoka powtarzalność pozycjonowania przedmiotów mocowanych.
- Szczęka stała odwracalna.
- Szczęka ruchoma szybko przestawna, samonastawna (pływająca).
- Możliwość stosowania zamiennych wkładek szczękowych:
- Istnieje sposobność ustawienia imadła na podstawie obrotowej.
- Wykonane z wysokogatunkowej stali stopowej, stabilizowane i hartowane (58-62 HRC).
- Możliwośc bezpośredniego łączenia imadeł w zestawy.
- Imadło maszynowe 6820 zostało przystosowane do pracy w pozycji pionowej bez konieczności stosowania palety.
- Ustawienia imadła na powierzchniach bocznych korpusu nie stanowi żadnego problemu.
- Przeznaczone do precyzyjnych prac frezarskich i szlifierskich, ma szerokie zastosowanie do obrabiarek CNC i standardowych, do pracy w zespołach, na paletach i pojedynczo.
- Wyposażenie standardowe: klucz, wpusty ustalające, łapy imadła, płytka prowadząca wahliwa.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 150 | mm |
| A | 170 | mm |
| a | 205 | mm |
| B-0,02 | 110 | mm |
| C | 18 | mm |
| H | 160 | mm |
| h | 50 | mm |
| K (H7) | 20 | mm |
| L max. | 515 | mm |
| L | 425 | mm |
| L1 -0,02 | 55 | mm |
| L2 ±0,02 | 23 | mm |
| L3 ±0,1 | 17,5 | mm |
| L4 ±0,1 | 75 | mm |
| L5 ±0,1 | 17,5 | mm |
| L6 ±0,1 | 135 | mm |
| M | M12 | mm |
| Max. siła mocowania | 4100 | daN |
| Waga | 63,4 | kg |
