Opis produktu
Właściwości i zastosowanie:

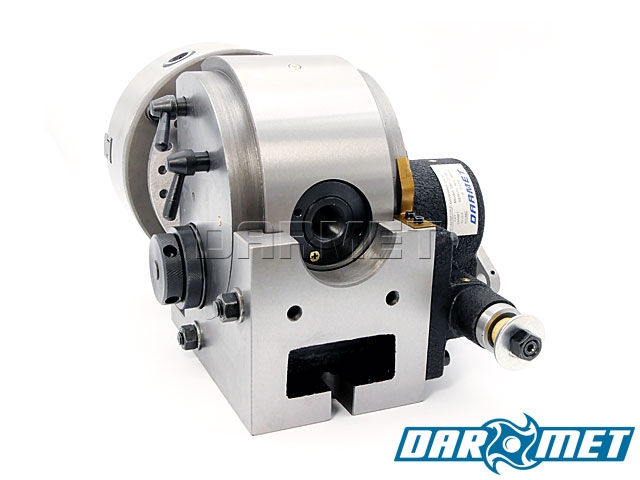

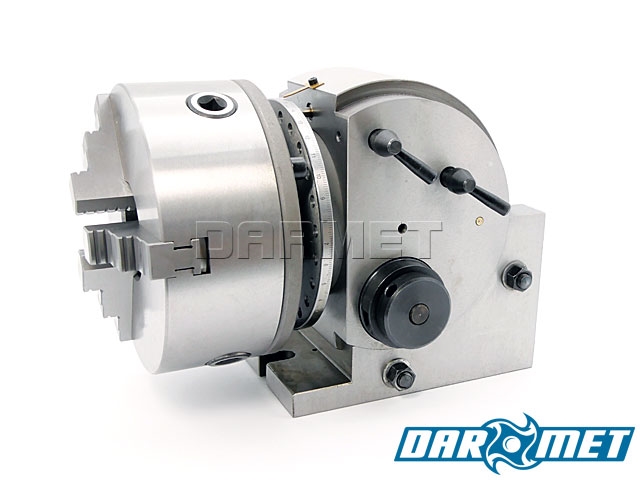

- Uniwersalna podzielnica przeznaczona jest do frezowania, roztoczenia, szlifowania, świdrowania, trasowania i innych prac związanych z obrotem detalu na daną wielkość.
- Zapewnia precyzyjny bezpośredni, prosty i różnicowy podział.
- Dzięki głowicy możliwe jest precyzyjne nacięcie spiralnych rowków.
- Oś wrzeciona moze ustawiać się pod kątem od 90° do -10° od poziomu.
- Stosunek przekładni pary ślimakowej - 1:40.
-
W zestawie z podzielnicą znajduje się:

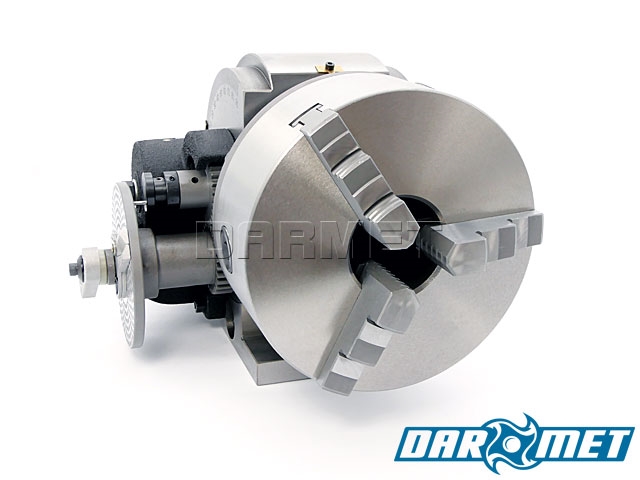

- uchwyt tokarski o rozmiarze 200 mm (szczęki prawe i lewe),

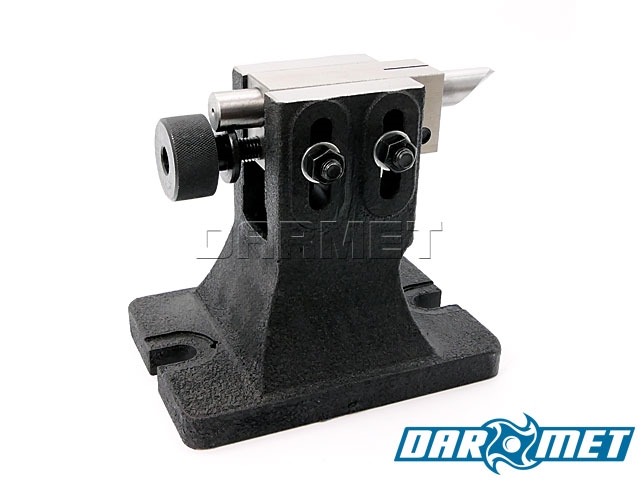

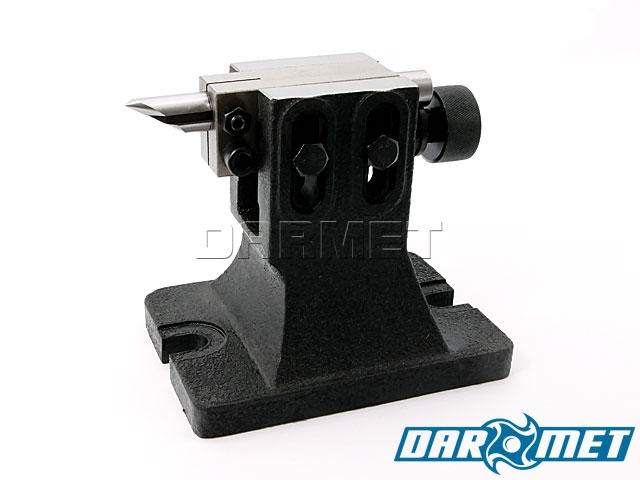

- konik z regulowaną wysokością.
Dane techniczne głowicy podziałowej:
| Parametr | Wartość |
|---|---|
| A | 365 mm |
| B | 272 mm |
| H | 236 mm |
| h | 135 mm |
| a | 213 mm |
| b | 134 mm |
| g | 16 mm |
| Stożek Morse'a | MK4 |
| A1 | 183 mm |
| B1 | 88 mm |
| H1 | 156 mm |
| h | 135 mm |
| a1 | 175 mm |
| b1 | 124 mm |
| g1 | 16 mm |
| Średnica wewnętrzna uchwytu | 65 mm |

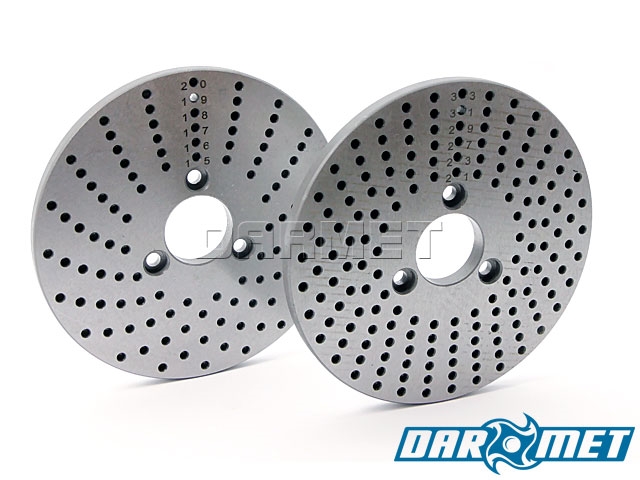

Tarcze podziałowe:
| Tarcza | Liczba otworów na okręgu | |||||
|---|---|---|---|---|---|---|
| A | 15 | 16 | 17 | 18 | 19 | 20 |
| B | 21 | 23 | 27 | 29 | 31 | 33 |
| C | 37 | 39 | 41 | 43 | 47 | 49 |

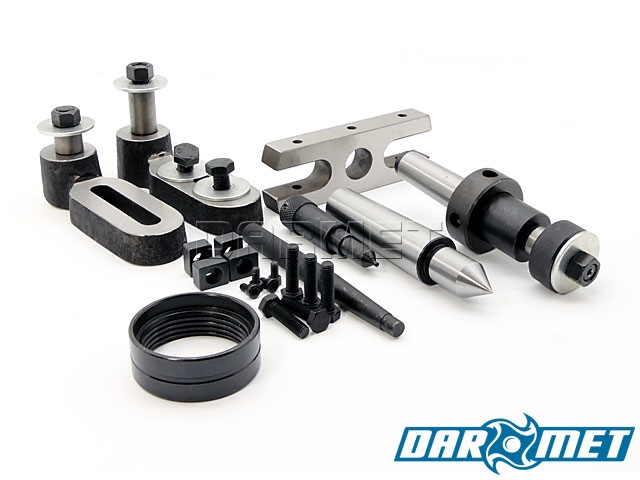

Wyposażenie:
| Uchwyt tokarski 200 mm | 1 szt. |
| Podzielnica | 1 szt. |
| Konik | 1 szt. |
| Tarcze podziałowe | 3 szt. |

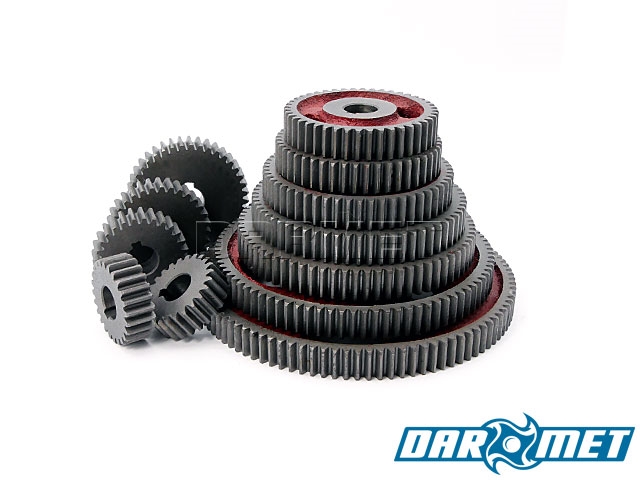

| Koła zębate | 12 szt. |
| Zębatki | 2 szt. |
| Trzpień | 1 szt. |
| Kieł tokarski | 1 szt. |
| Adapter | 1 szt. |
| Sworzeń | 2 szt. |
