Opis produktu
Właściwości i zastosowanie:

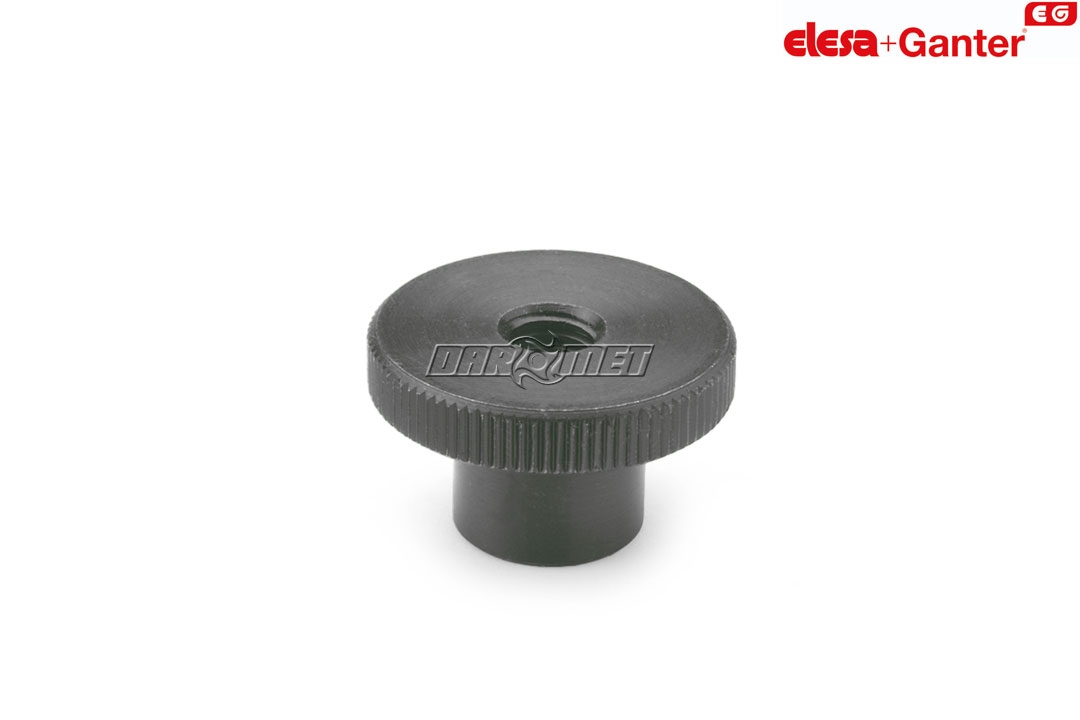

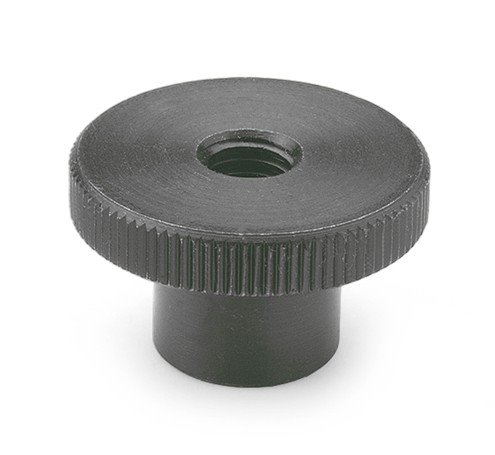

Wysokie nakrętki radełkowane DIN 466 mają uniwersalne zastosowanie i można je łatwo dokręcać i odkręcać bez użycia narzędzi. Nakrętka z gwintem M12 jest również dostępna w innych typach niż te opisane w normie DIN.
Wersja ze stali
- Klasa wytrzymałości 5
- Główka wkrętu toczona precyzyjnie
- Powierzchnia oksydowana na czarno
- Ocynkowana, pasywacja niebieska ZB
Wersja ze stali nierdzewnej
- AISI 303 NI
- AISI 316L A4
- Powierzchnia piaskowana
Tabela dostępnych rozmiarów i modeli:
| Oznaczenie | d1 [mm] |
d2 [mm] |
d3 |
h |
k [mm] |
Waga [kg] |
|---|---|---|---|---|---|---|
| DIN 466-M2 | M 2 | 9 | 4,5 | 5,3 | 2 | 0,02 |
| DIN 466-M2,5 | M 2,5 | 11 | 5 | 6,5 | 2,5 | 0,03 |
| DIN 466-M3 | M 3 | 12 | 6 | 7,5 | 2,5 | 0,04 |
| DIN 466-M4 | M 4 | 16 | 8 | 9,5 | 3,5 | 0,06 |
| DIN 466-M5 | M 5 | 20 | 10 | 11,5 | 4 | 0,12 |
| DIN 466-M6 | M 6 | 24 | 12 | 15 | 5 | 0,20 |
| DIN 466-M8 | M 8 | 30 | 16 | 18 | 6 | 0,44 |
| DIN 466-M10 | M 10 | 36 | 20 | 23 | 8 | 0,84 |
| DIN 466-M12 | M 12 | 40 | 22 | 25 | 10 | 1,2 |
