Opis produktu
Wartości i zastosowanie:

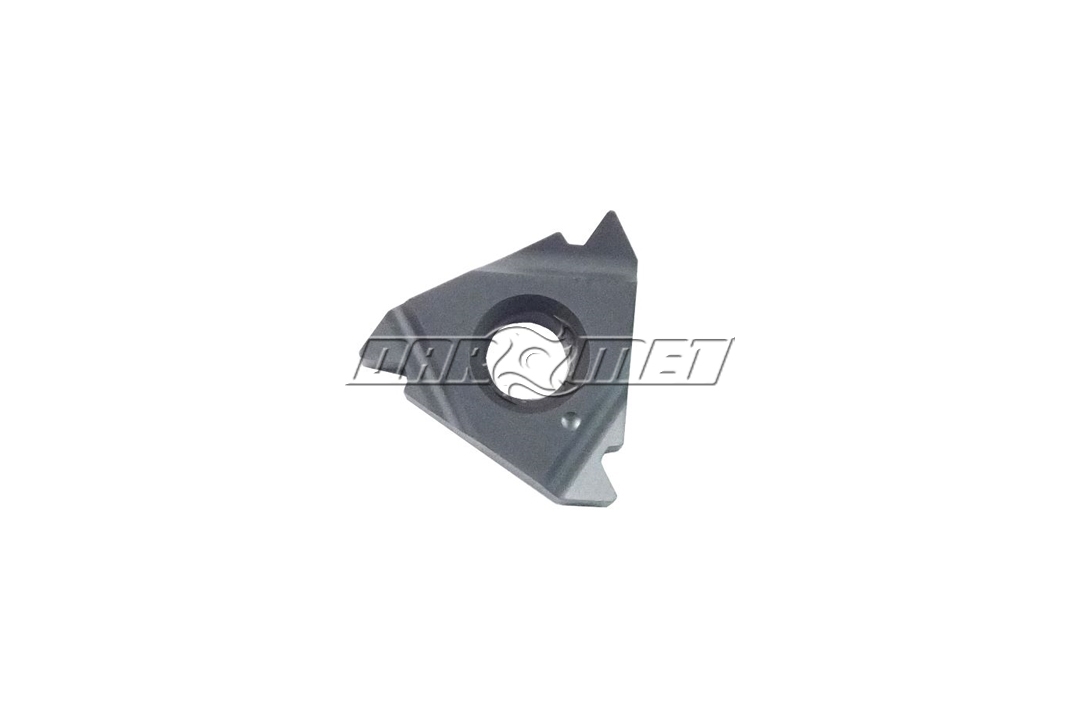

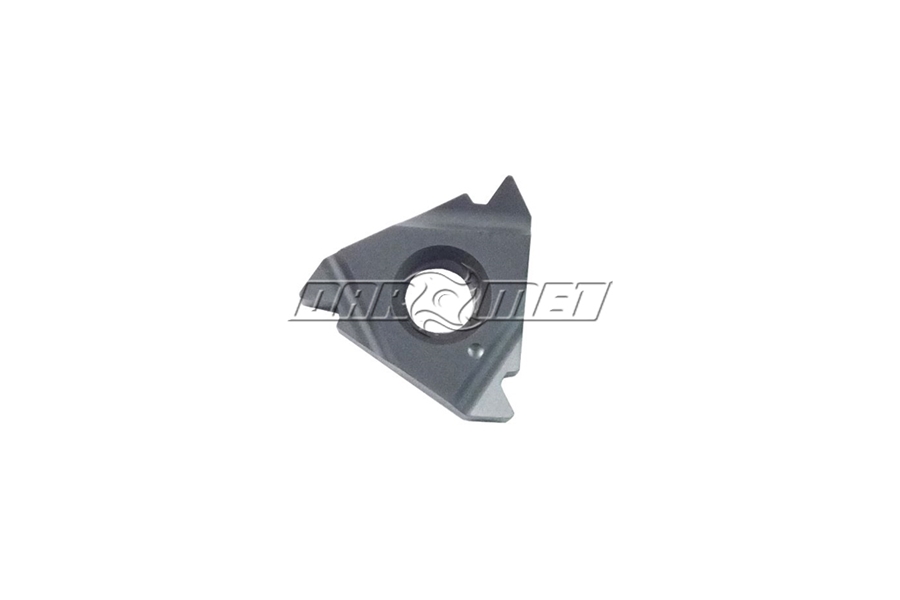

- Płytka lewa do toczenia gwintów zewnętrznych wykonana z gatunku węglika spiekanego VTX.
- Płytka do toczenia gwintu o profilu niepełnym 60°
- Płytki do toczenia gwintów o profilu częściowym, są rozwiązaniem uniwersalnym oraz korzystnym w przypadku gdy toczymy niewielką ilość gwintów ale również w przypadku toczenia wielu rodzajów.
- Pasuje do noży tokarskich 16 EL do gwintów zewnętrznych.
- Uwaga: Profil częściowy nie gwarantuje dokładnego zarysu gwintu
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | 16 3EL AG60 VTX |
| Rozmiar płytki - L | 16 mm |
| I.C. | 3/8" |
| Skok gwintu | 0,5 - 3,0 mm |
| 48 - 8 zw/cal | |
| X | 1,2 mm |
| Y | 1,7 mm |
| r | 0,08 mm |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Płytki do gwintowania PAFANA - parametry skrawania
Dostępności są informacyjne na podstawie danych z firmy PAFANA i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
