Opis produktu
Wartości i zastosowanie:

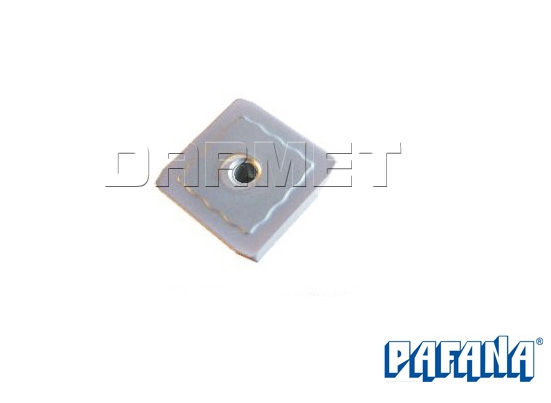

- Płytka do frezowania SPKN 1203 wykonana z węglika spiekanego FU25 do obróbki dokładnej i średniodokładnej żeliwa.
- Do frezowania czołowego pod kątem 75°.
- Kierunek skrawania: prawy.
-
Płytka SPKN 1203 pasuje do frezów składanych i głowic frezarskich:
- R626.61-080 - PAFANA
- R626.62-100 - PAFANA
- R626.62-125 - PAFANA
- R626.62-160 - PAFANA
- 220.27 - 050 - DOLFAMEX
- 220.27 - 063 - DOLFAMEX
- 220.27 - 080 - DOLFAMEX
- R257.1 - 080 - 10 - DOLFAMEX
- R257.1 - 100 - 10 - DOLFAMEX
- R257.1 - 125 - 10 - DOLFAMEX
- R257.1 - 160 - 10 - DOLFAMEX
- R257.1 - 200 - 10 - DOLFAMEX
- R257.1 - 250 - 10 - DOLFAMEX
- FC75SP12-080-4-27-1 - DARMET
- FC75SP12-100-6-27-2 - DARMET
- 216.17 - 4032.2 - DOLFAMEX
- 216.17 - 3028.2 - DOLFAMEX
- 216.17 - 2528.3 - DOLFAMEX
Operacje obróbkowe:
1. Planowanie
2. Frezowanie rowków kształtowych
3. Frezowanie faz
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | SPKN 1203 EDTR FU25N |
| l | 12 mm |
| s | 3,18 mm |
| P/r | 75° |
| D | 15° |
| Kierunek skrawania | prawy |
| Kąt naroża | 90° |
| Kąt nachylenia płytki | 11° |
