Gwintowniki FENES

LEGENDA

Norma
	Narzędzie wykonano według normy DIN 371
Rodzaj gwintu
	Gwint metryczny zwykły	Gwint metryczny drobnozwojny
	Gwint rurowy walcowy
Zarys gwintu
	Kąt i skok gwintu
Typ otworu
	Otwór przelotowy	Otwór nieprzelotowy
Materiał części skrawającej
	Stal szybkotnąca standardowa	Stal szybkotnąca z zawartością kobaltu
Powłoki na części skrawającej
	OX	TiN
	TiCN

INFORMACJE TECHNICZNE

Materiały użyte do produkcji gwintowników:

Symbol	Gatunek stali wg PN-77/H-85023 i PN-86/H-85022	Oznaczenie wg DIN	Przeznaczenie
HSS	Stal szybkotnąca	1.3343 S-6-5-2	Gwintowniki ręczne
HSS-E	Stal szybkotnąca	1.3243 S-6-5-2-5	Gwintowniki maszynowe

Rodzaje nakrojów i rowków wiórowych:

Rodzaj nakroju	Długość nakroju wyrażona w ilości zwojów gwintu	Kąt nakroju	Rodzaj rowków wiórowych	Zastosowanie
A, B	(3,5÷5,5)P	8°	Proste(A), proste ze skośną powierzchnią natarcia(B)	Różnej długości otwory przelotowe w materiałach dających wióry średnie i długie
C	(2÷3)P	15°	Śrubowe	Otwory nieprzelotowe, otwroy przelotowe w materiałach dających wióry krótkie

W wykonaniu "FENES" S.A. przyjęto:

-Dla otworów przelotowych gwintowniki maszynowe posiadają rowki wiórowe proste ze skośną powierzchnią natarcia (B). W tym przypadku wióry są wypychane w kierunku gwintowania (do przodu) i przy wycofywaniu gwintownika nie powodują jego zakleszczania.

-Dla otworów nieprzelotowych gwintowniki maszynowe posiadają rowki skrętne, które podczas gwintowania "wyciągają" wióry z otworu (nakrój C). Jedynie gwintowniki ręczne mają rowki wiórowe proste (nakrój A).

Obróbka powierzchniowa-powłoki:

Symbol	Nazwa	Kolor	Twardość HV 0,05	Zastosowanie
OX	Oksydowany	Czarny	-	Uniwersalne
TiN	Azotek tytanu	Złoty	2300	Uniwersalne
TiCN	Węgloazotek tytanu	Szarofioletowy	3000	Trudnoobrabialne, twarde stale

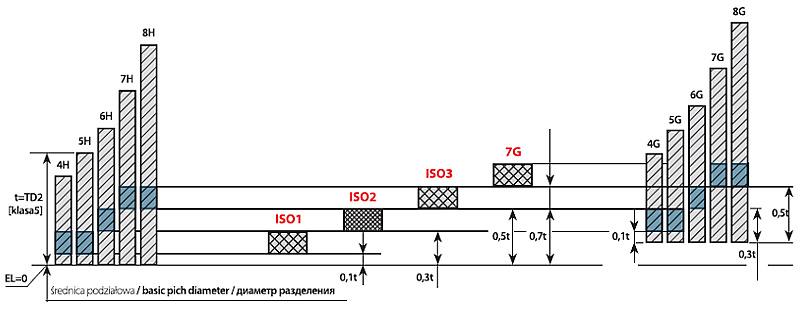

Klasy gwintowników, a pola tolerancji gwintu wewnętrznego:

Gwint nakrętki Położenie tolerancji H	Klasa gwintownika	Gwint nakrętki Położenie toelrancji G

PN-72	PN-EN
Symbol klasy wg normy
M-57800	22875:1999	DIN 802	Pole tolerancji gwintu wewnętrznego
2A	ISO-2	6H	4G	5G	6H

Gwintownik-cechowanie narzędzia:

cechowanie narzędzia

DIN 371	C	M10	ISO2	6H	R42"20"	HSSE-TiN	H01
Symbol normy	Forma nakroju	Wymiar gwintu	Klasa gwintownika	Pole tolerancji	Kierunek oraz kąt pochylenia linii śrubowej rowków wiórowych	Materiał części skrawającej oraz opcjonalnie rodzaj powłoki	Nr partii produkcyjnej

Warunki użytkowania:

Materiały obrabiane		Twardość
Materiały obrabiane		HRC	Rm [N/mm]
1.1	Stale niestopowe	< 22	800
1.2	Stale niestopowe i stopowe	< 32	1000
1.3	Stale stopowe	< 38	1200
1.4	Stale stopowe	< 44	1400
1.5	Stale stopowe hartowane	< 63
2.1	Stale nierdzewne i kwasoodporne	< 22	800
2.2	Stale nierdzewne i kwasoodporne z podwyższoną zawartością chromu i niklu	< 32	1000
3.1	Żeliwo szare
3.2	Żeliwo sferoidalne, żeliwo ciągliwe
4.1	Tytan	< 22	800
4.2	Stopy tytanu	< 38	1200
5.1	Aluminium, miedź
5.2	Stopy aluminium, stopy miedzi
6	Tworzywa sztuczne
