Opis produktu
Właściwości i zastosowanie:

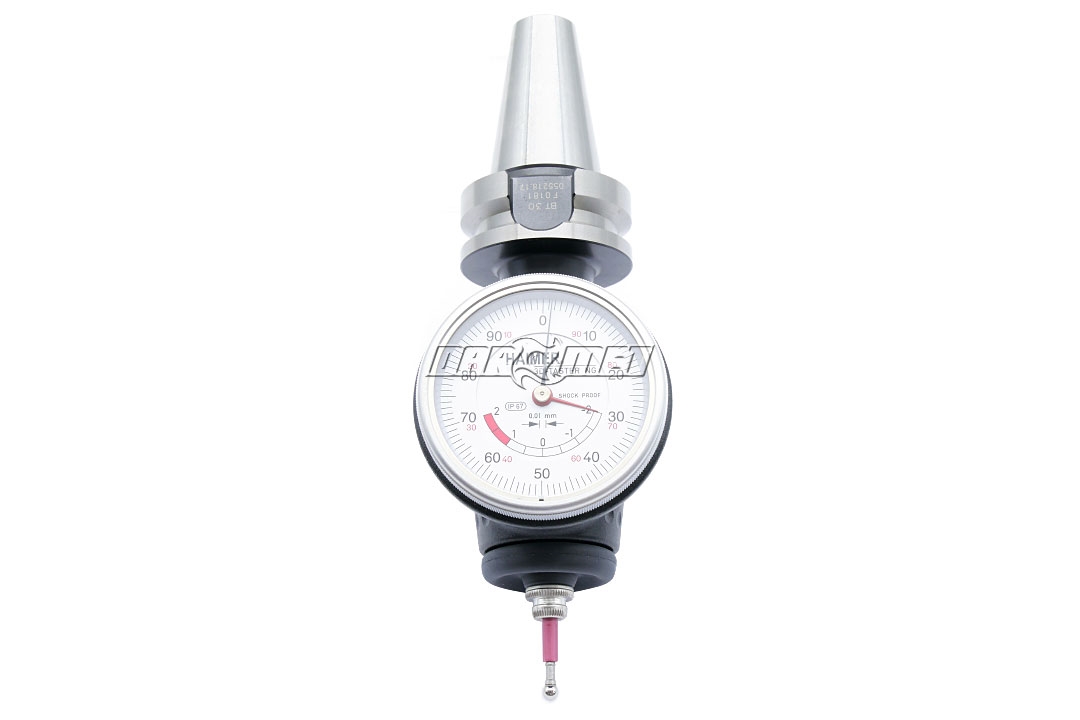

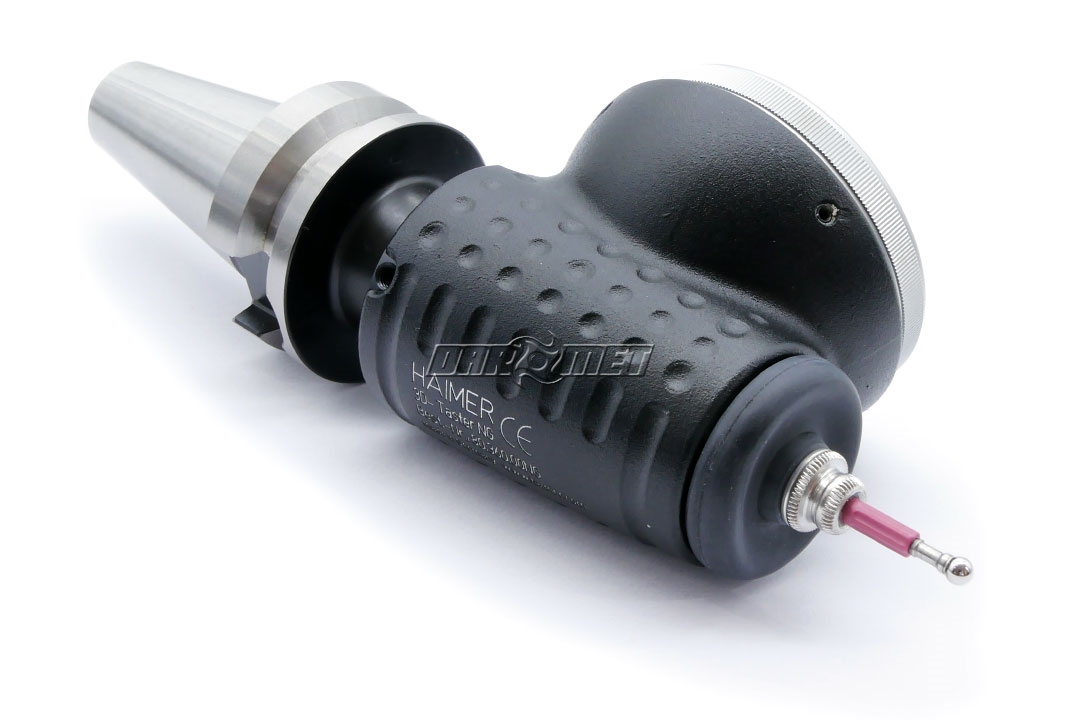

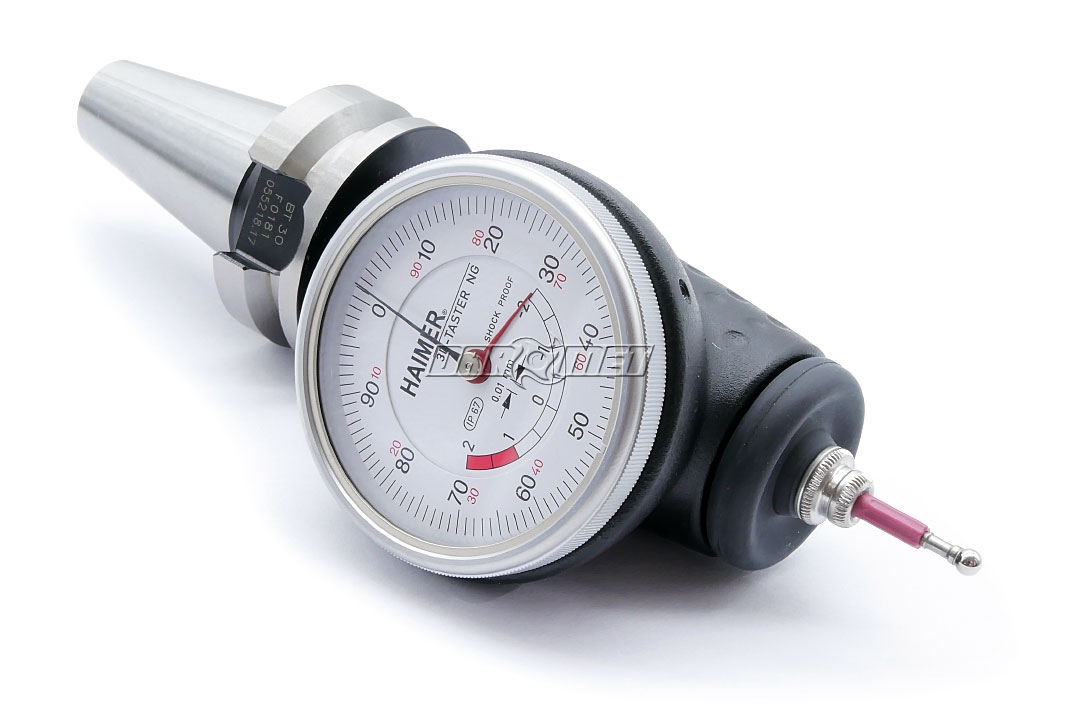

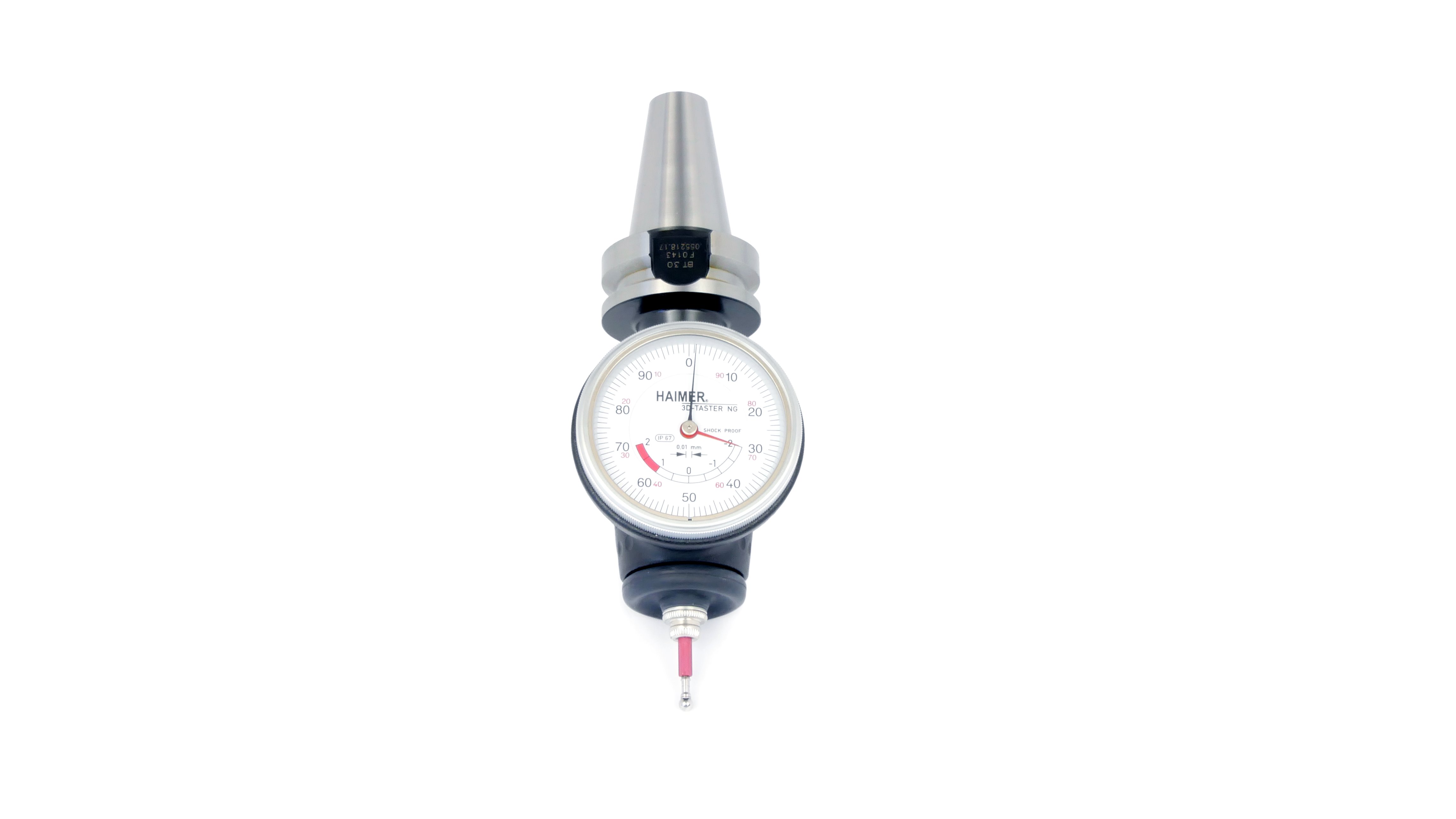

- Czujnik 3D NG jest bardzo precyzyjnym i wszechstronnym przyrządem pomiarowym do stosowania we frezarkach i elektrodrążarkach
- Szybkie i dokładne ustalenie położenia wrzeciona frezarki w stosunku do obrabianego detalu lub zacisku mocującego
-
Możliwość dojazdu końcówką pomiarową czujnika w 3 osiach: X, Y, Z
- pomiar długości
- pomiar wysokości
- do centrowania i wyznaczania środków
- Chwyt stożkowy 7:24 BT30 (1)
- Podziałka na skali (4): 0,01 mm
- Dokładność: 0,01 mm
- Stopień ochrony IP67
- Wymienne końcówki pomiarowe (7)
- Dzięki zastosowaniu czujnika Haimer 3D wzrasta wydajność, skraca się czas przygotowawczo - zakończeniowy, redukowane są koszty, odciążeni są operatorzy
- Pomiary: kątowy, wysokości, długości, środka otworów i wałów
- Szybki pomiar narzędzi i ustawienie offsetów z użyciem czujnika 3D
- W zestawie: czujnik 3D nowej generacji ze zintegrowanym krótkim adapterem BT30, krótka końcówka sondy Ø 4 mm
Dane techniczne:

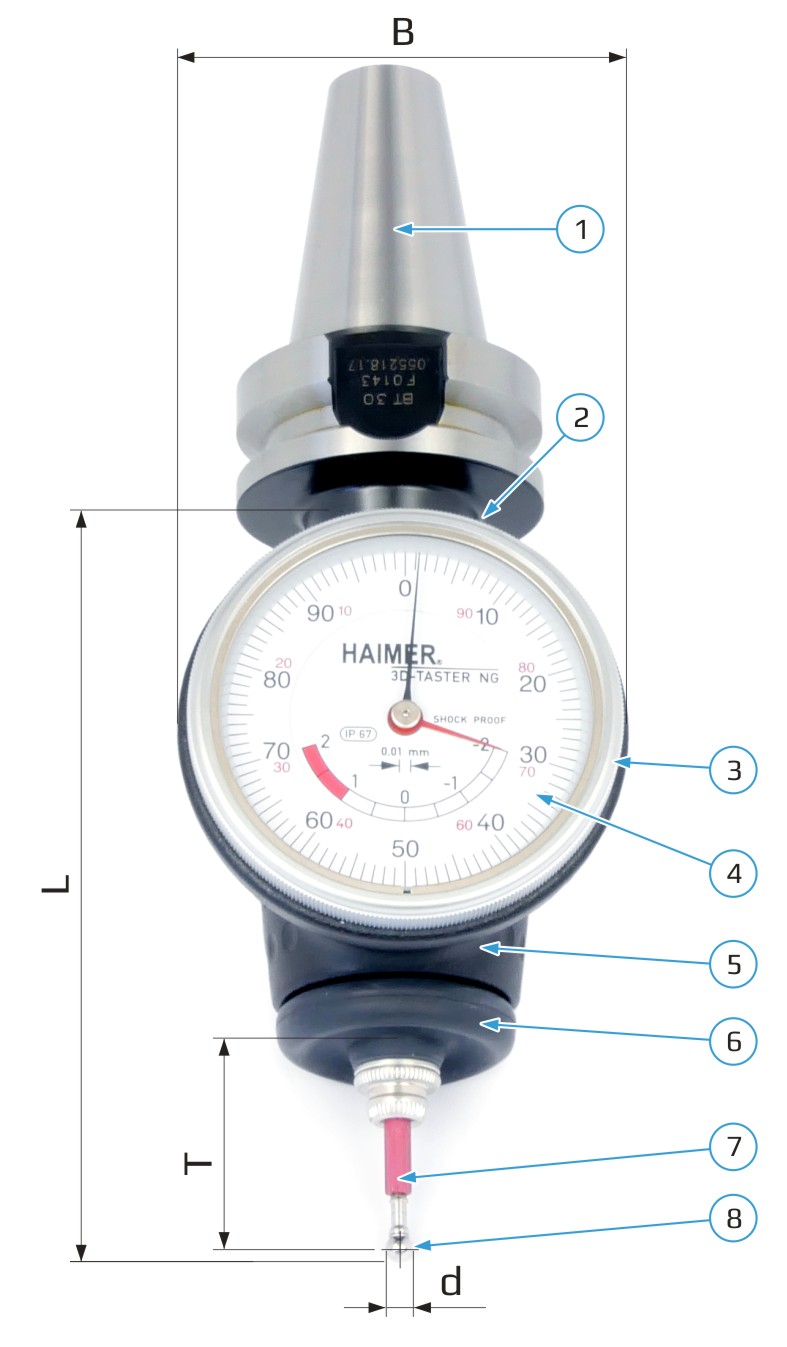

| Parametr | Wartość | Jedn. |
|---|---|---|
| Długość bez uchwytu (L) | 101 | mm |
| Szerokość (B) | 63 | mm |
| Chwyt (1) | BT30 | |
| Średnica kulki stalowej pomiarowej (d) | 4 | mm |
| Głębokość (T) | 25 | mm |
| Waga | 0,55 | kg |
Legenda:
- Chwyt (1)
- Śruba regulacyjna (2)
- Skalowany pierścień (3)
- Skala (4)
- Obudowa (5)
- Mieszek ochronny (6)
- Trzpień pomiarowy (7)
- Stalowa kulka pomiarowa (8)
Czy wiesz, że ...?
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólneg
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólneg
