Opis produktu
Właściwości i zastosowanie:

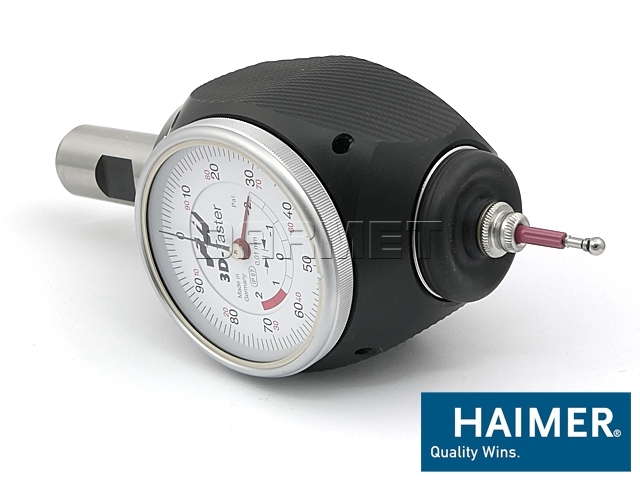

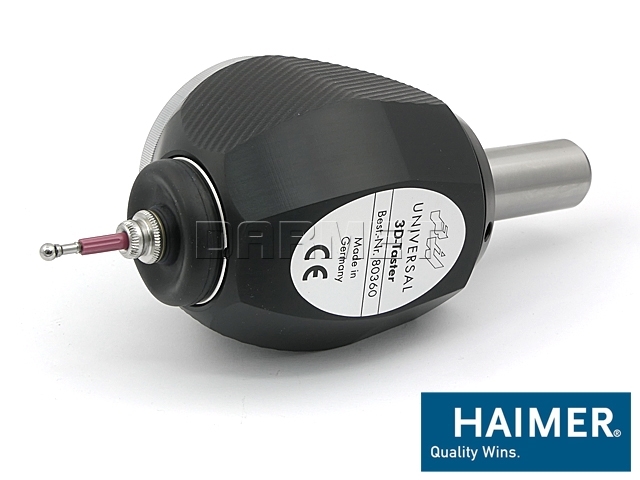

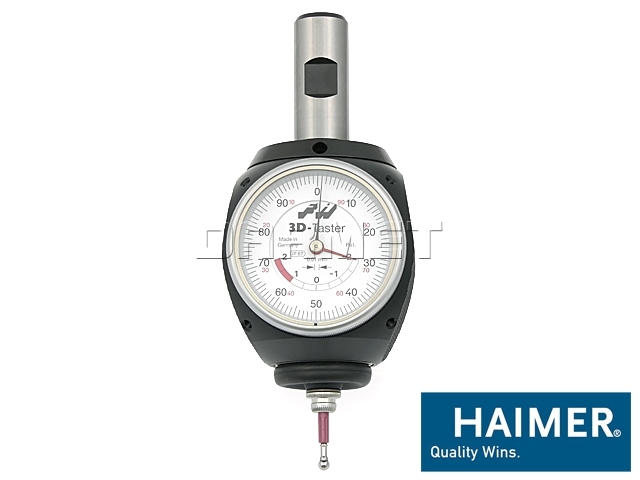

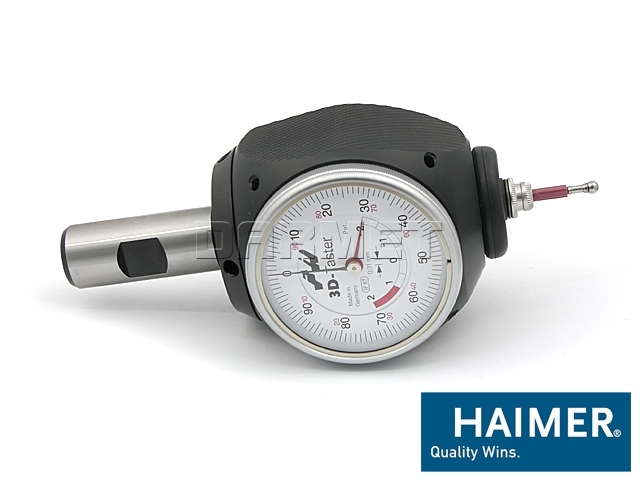

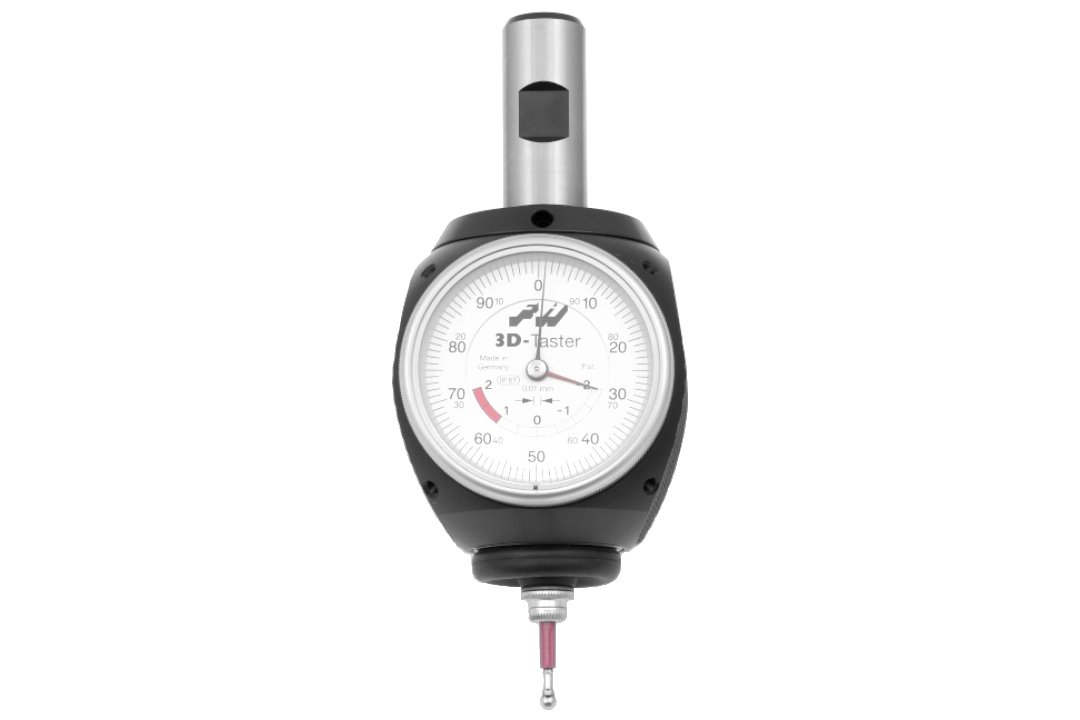

- Uniwersalny czujnik 3D jest precyzyjnym przyrządem pomiarowym, który może być stosowany do ustawiania frezarek i elektrodrążarek.
- Szybkie i dokładne ustalenie położenia wrzeciona frezarki w stosunku do obrabianego detalu lub zacisku mocującego.
- Możliwość dojazdu końcówką pomiarową czujnika w 3 osiach: X, Y, Z.

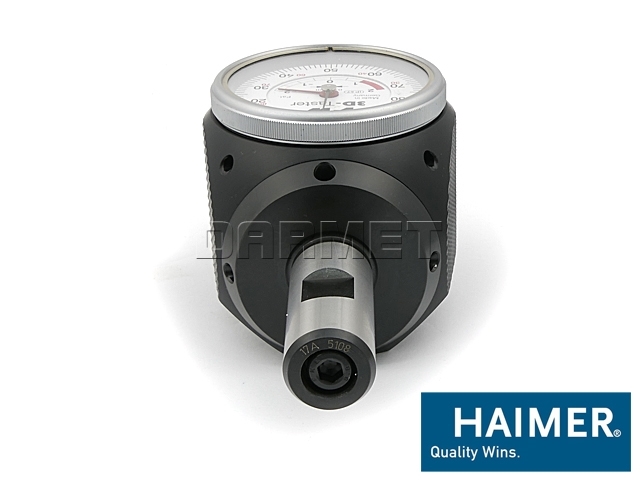

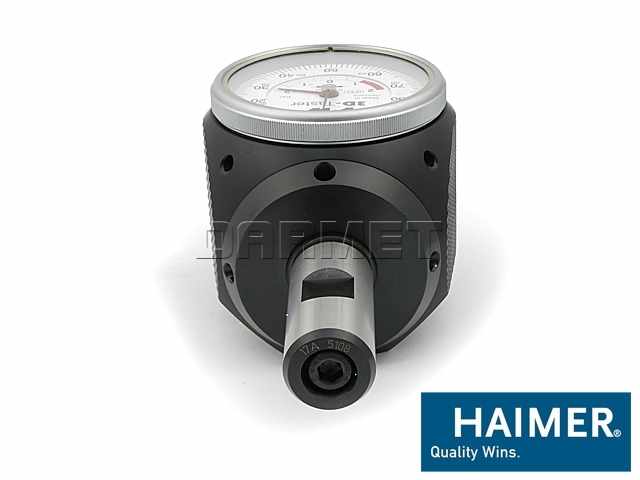

- Chwyt walcowy Ø20 (1).
- Stopień ochrony IP67.
- Wymienny trzpień pomiarowy (7).
- Dzięki zastosowaniu czujnika Haimer 3D wzrasta wydajność, skraca się czas przygotowawczo - zakończeniowy, redukowane są koszty, odciążeni są operatorzy.
- Pomiary: kątowy, wysokości, długości, środka otworu.
- W zestawie instrukcja obsługi w języku polskim.
- Szybki pomiar narzędzi i ustawienie offsetów z użyciem czujnika 3D.
Dane techniczne:

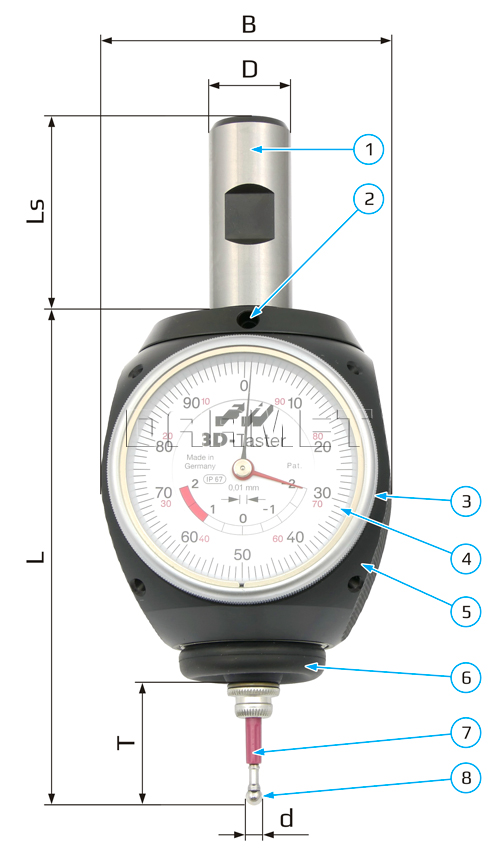

| Parametr | Wartość |
|---|---|
| Długość bez uchwytu (L) | 113 mm |
| Długość chwytu (Ls) | 50 mm |
| Szerokość (B) | 65 mm |
| Chwyt (D) | Ø20 mm |
| Średnica kulki stalowej pomiarowej (d) | 4 mm |
| Głębokość czujnika (T) | 25 mm |
| Waga | 0,9 kg |
Legenda:
- Chwyt (1)
- Śruba regulacyjna (2)
- Skalowany pierścień (3)
- Skala (4)
- Obudowa (5)
- Mieszek ochronny (6)
- Trzpień pomiarowy (7)
- Stalowa kulka pomiarowa (8)
Czy wiesz, że ...?
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólneg
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólneg
