Opis produktu
Właściwości i zastosowanie:

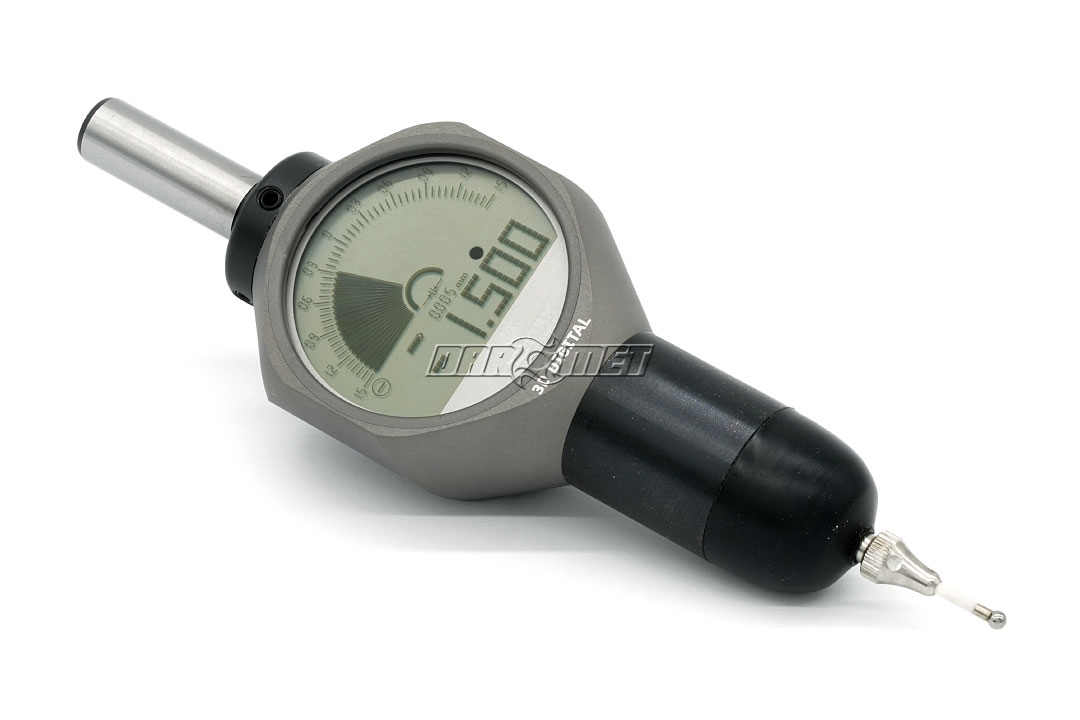

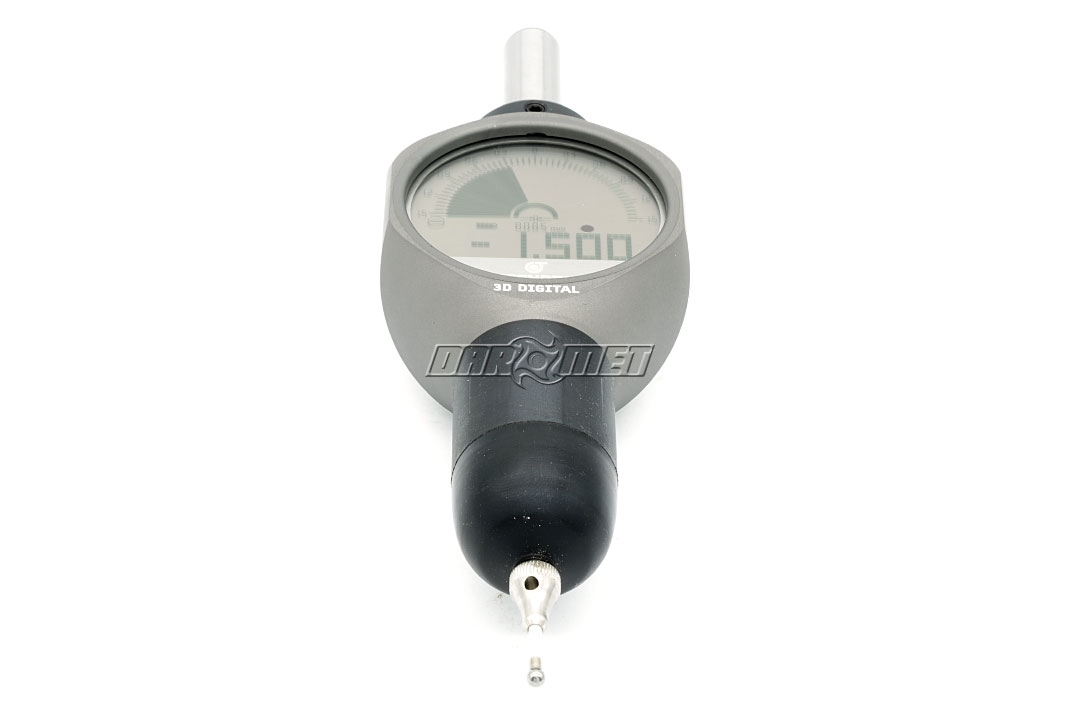

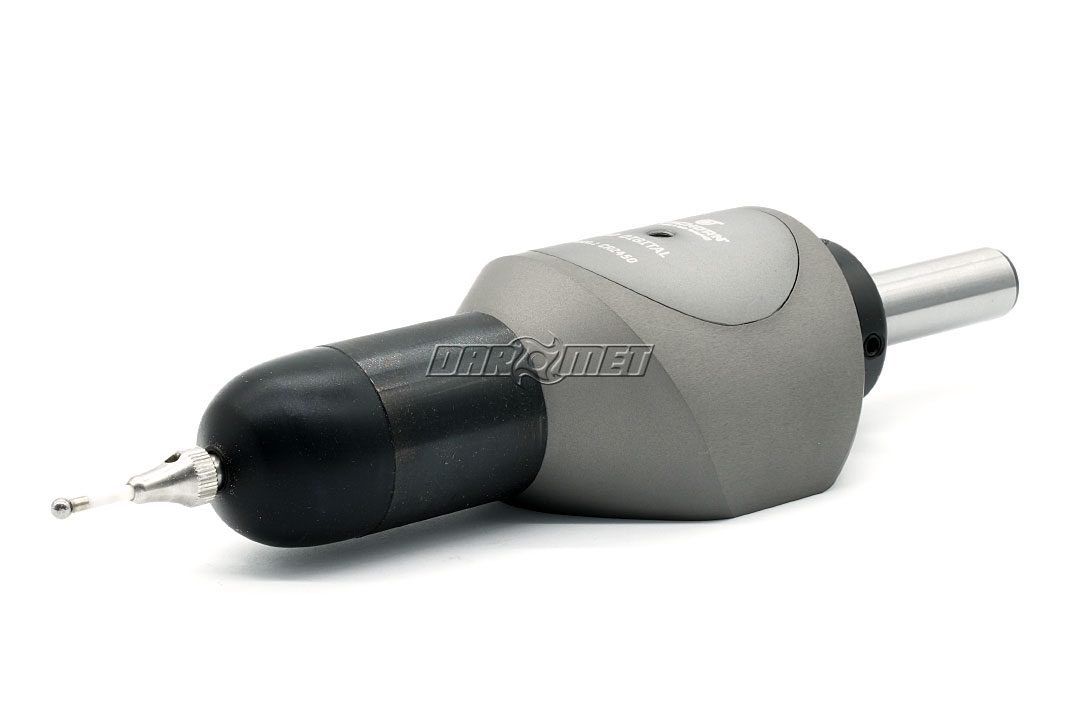

- Elektroniczny czujnik 3D jest przyrządem pomiarowym, przeznaczonym wyłącznie do pomiaru przedmiotów na centrach obróbkowych i frezarkach.
- Przełomowy nowy 3D Tester 3D Digital prezentuje się jako się jako fuzja najlepszych cech dwóch światów, łącząc zarówno odczyt cyfrowy i analogowy. To unikalne połączenie otwiera zupełnie nowe wymiary w precyzyjnych pomiarach i łatwości obsługi.
- Cyfrowy wyświetlacz z wyraźnymi cyframi umożliwia nieskomplikowany i precyzyjny odczyt na pierwszy rzut oka. Jest to szczególnie korzystne, gdy dokładne wartości są ważne. Jednocześnie jednak wiemy, że wzrok może mieć problemy ze śledzeniem szybko zmieniających się pomiarów. Dlatego w tym miejscu do gry wkracza analogowy wyświetlacz 3D Digital: Ruchomy wskaźnik oferuje stabilność wizualną, która umożliwia zrozumienie zmian w sposób precyzyjny i niezawodny. Zapewnia to, że wyniki pomiarów można odczytać niezawodnie w każdej sytuacji.
- Oprócz wyświetlacza analogowego, 3D Tester 3D Digital wykorzystuje sprytną integrację diody LED. Różne kolory diody wskazują stan procesu pomiaru. Rzut oka na diodę LED daje natychmiastową informację zwrotną na temat postępu procesu, pomagając uniknąć kolizji i niepożądanych wad. To automatyczne ostrzeżenie przez diodę LED nie tylko chroni obrabiany przedmiot, ale także czujnik 3D przed uszkodzeniami i naprawami.
- Wodoodporny (IP67) czujnik 3D Digital wyróżnia się solidną budową oraz smukłym i atrakcyjnym wzornictwem.
- Jego precyzyjne i wszechstronne możliwości umożliwiają szybkie i łatwe wyznaczenie punktów odniesienia i długości elementów konstrukcyjnych.
- Sondowanie jest możliwe we wszystkich kierunkach osi (X / Y / Z) przy tej samej rozdzielczości wskaźnika.
- Gdy wskaźnik znajduje się w pozycji "0", oś pionowa znajduje się dokładnie na krawędzi obrabianego przedmiotu.

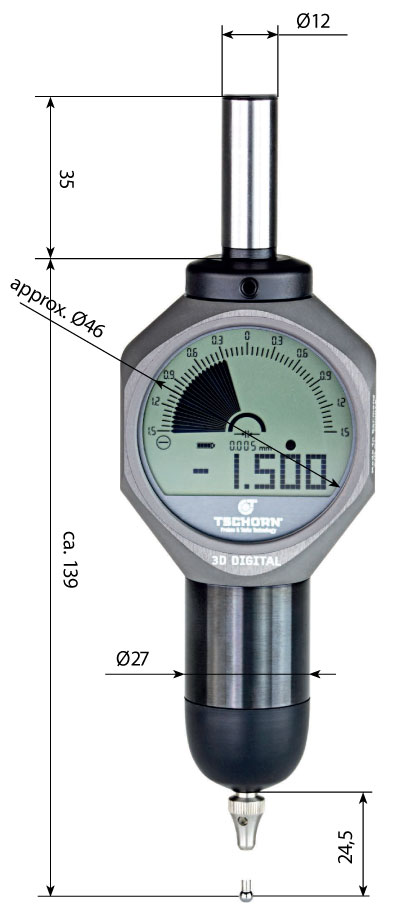

- Chwyt walcowy Ø12 (1).
- Wymienny trzpień pomiarowy (7).
- Czujnik dostarczany z numerem seryjnym i certyfikatem kontroli. Zakres dostawy obejmuje również baterię CR2450 i ceramiczną końcówkę sondy Ø3. Oba elementy są dostępne jako części zamienne. Urządzenie 3D Tester Digital włącza się, przesuwając końcówkę sondy w dowolnym kierunku X, Y lub Z. Jeśli nie jest używana, sonda wyłącza się po kilku sekundach. nieużywana, sonda wyłączy się po 2 minutach.
- Dzięki zastosowaniu czujnika 3D wzrasta wydajność, skraca się czas przygotowawczo - zakończeniowy, redukowane są koszty, odciążeni są operatorzy.
- Czujnik wyposażony jest w specjalny system chroniący mechanizm zegarowy czujnika przed uszkodzeniem.
- Szybki pomiar narzędzi i ustawienie offsetów z użyciem czujnika 3D.
- Katalog online.
Wyposażenie:
- czujnik 3D
- końcówka standardowa - kulka 3 mm

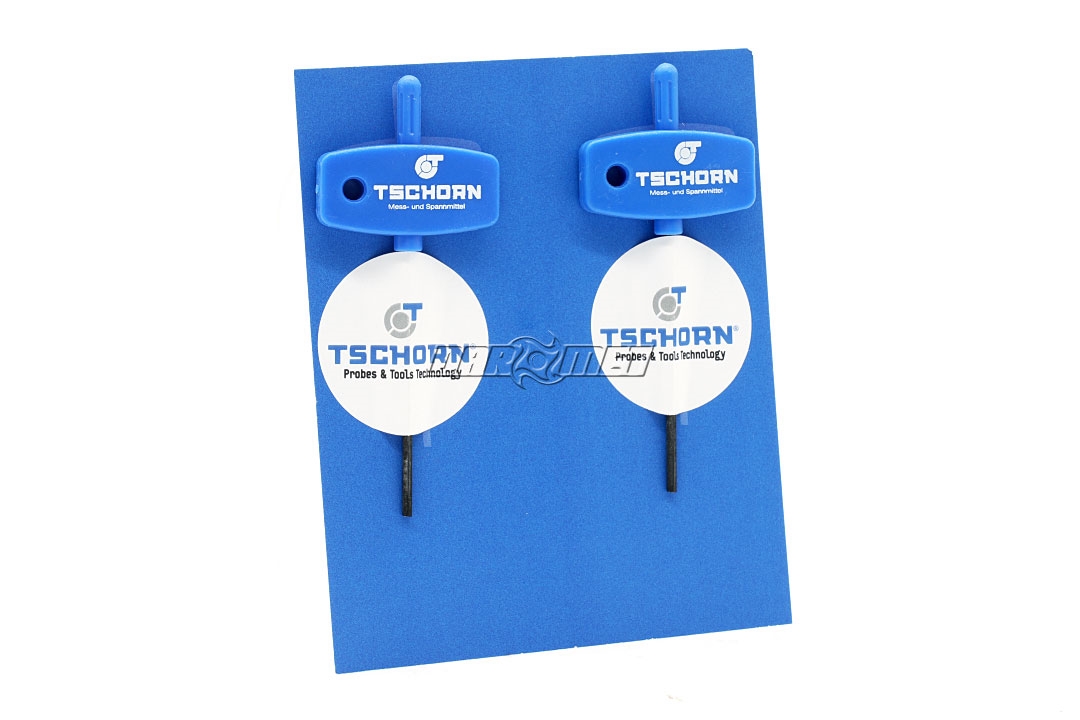

- 2 klucze
- certyfikat kontroli jakości
Dane techniczne:
Czy wiesz, że ...?
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólneg
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólneg
