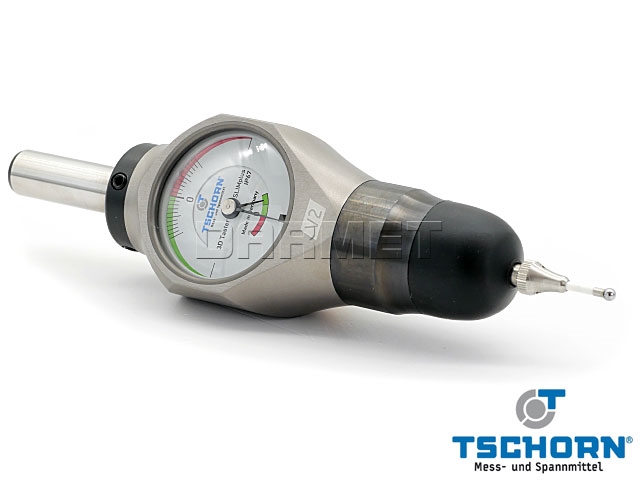

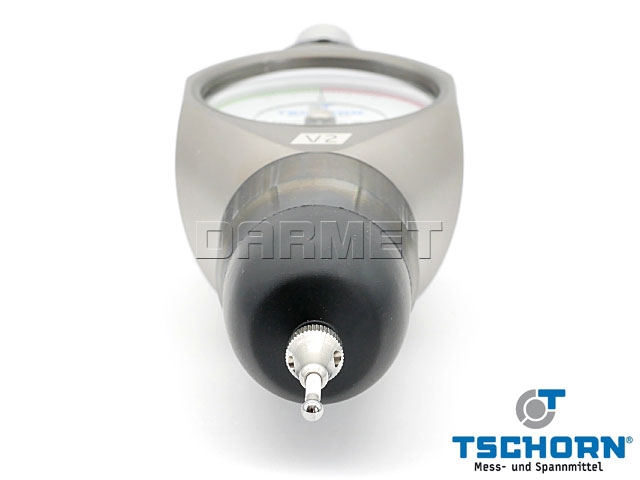

Opis produktu
Właściwości i zastosowanie:
- Czujnik 3D jest przyrządem pomiarowym, przeznaczonym wyłącznie do pomiaru przedmiotów na centrach obróbkowych i frezarkach.
- Wodoodporny czujnik SLIMplus 3D wyróżnia się solidną budową oraz smukłym i atrakcyjnym wzornictwem.
- Jego precyzyjne i wszechstronne możliwości umożliwiają szybkie i łatwe wyznaczenie punktów odniesienia i długości elementów konstrukcyjnych.
- Sondowanie jest możliwe we wszystkich kierunkach osi (X / Y / Z) przy tej samej rozdzielczości wskaźnika.
- Gdy wskaźnik znajduje się w pozycji "0", oś pionowa znajduje się dokładnie na krawędzi obrabianego przedmiotu.

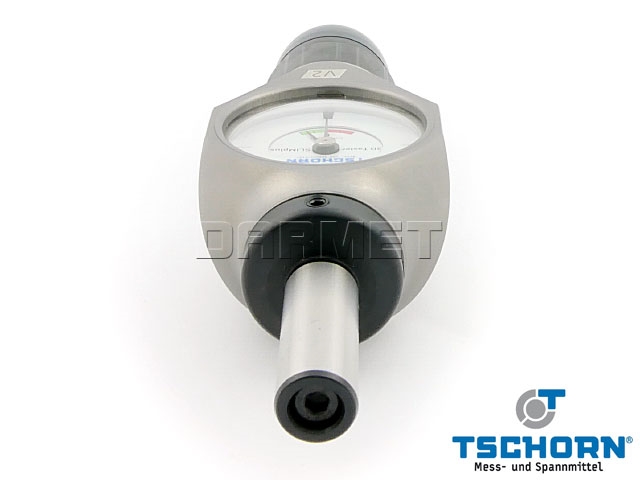

- Chwyt walcowy Ø12 (1).
- Wymienny trzpień pomiarowy (7).
- Dzięki zastosowaniu czujnika 3D wzrasta wydajność, skraca się czas przygotowawczo - zakończeniowy, redukowane są koszty, odciążeni są operatorzy.
- Czujnik wyposażony jest w specjalny system chroniący mechanizm zegarowy czujnika przed uszkodzeniem.
- Wersja v2 ulepszona o: większą stabilizację chwytu, dodatkową jednostkę pomiaru, większa precyzja mechanizmu sondowania, trzpienie pomiarowe z otworami na klucz dla łatwiejszego odkręcania i mocowania.
- Szybki pomiar narzędzi i ustawienie offsetów z użyciem czujnika 3D.
- Katalog online.
Wyposażenie:
- czujnik 3D

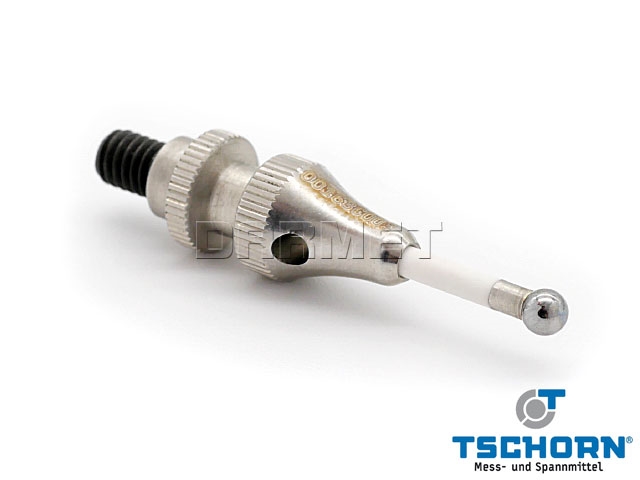

- końcówka standardowa - kulka 3 mm
- instrukcja obsługi w języku polskim

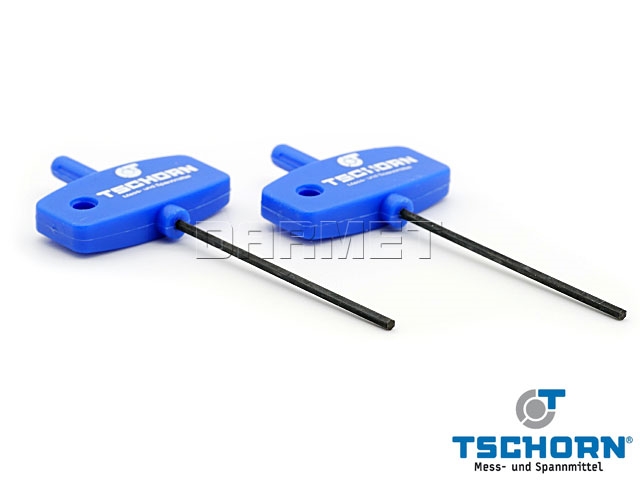

- 2 klucze
- certyfikat kontroli jakości
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Długość bez uchwytu (L) | 132 mm |
| Długość chwytu (Ls) | 35 mm |
| Szerokość (B) | 45 mm |
| Chwyt (D) | Ø12 h6 mm |
| Średnica kulki stalowej pomiarowej (d) | 3 mm |
| Głębokość (T) | 25 mm |
| Waga | 0,9 kg |

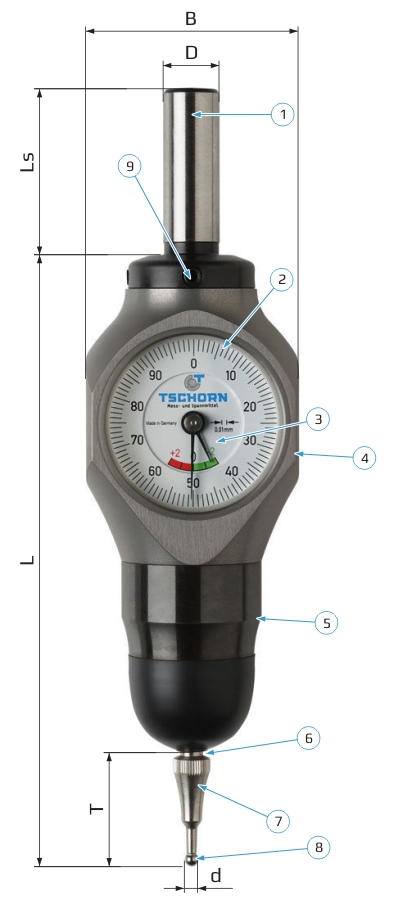

Legenda:
- Chwyt (1)
- Skala 0,01 mm (2)
- Skala 1 mm (3)
- Zespół pomiarowy (4)
- Zespół sondujący (5)
- Bezpiecznik / miejsce złamania (6)
- Trzpień pomiarowy (7)
- Stalowa kulka pomiarowa (8)
- Śruba regulacyjna (9)

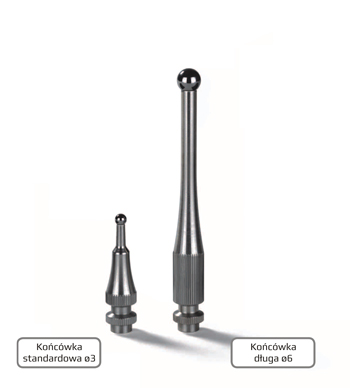

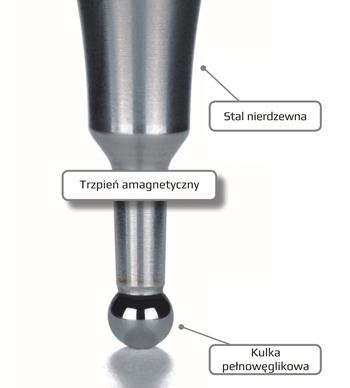

Końcówki pomiarowe:
Czy wiesz, że ...?
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólneg
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólneg
