Opis produktu
Właściwości i zastosowanie:

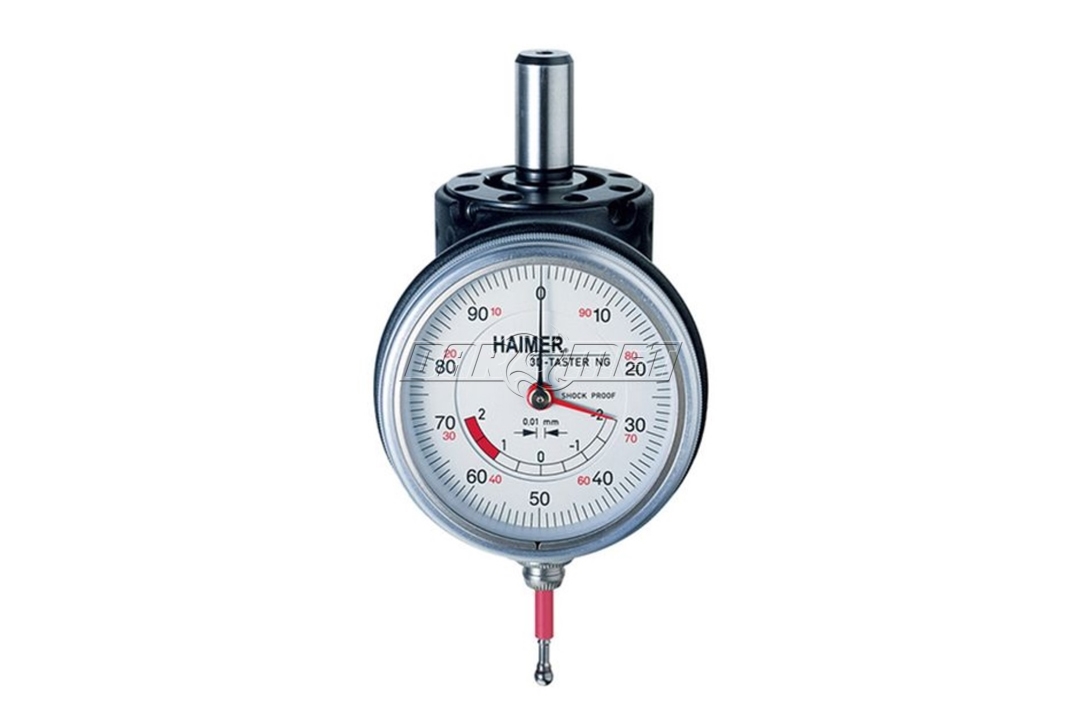

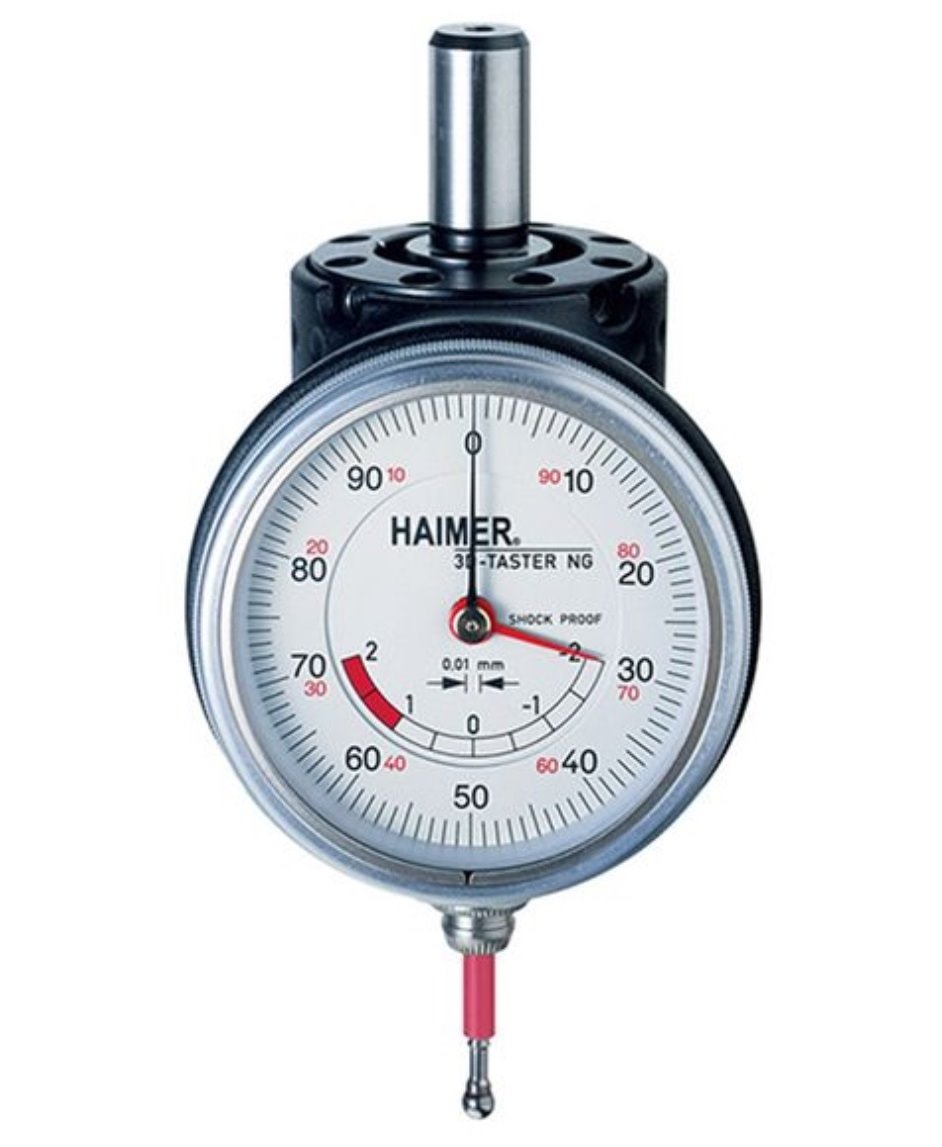

- Czujnik zegarowy 3D nowej generacji (NG) jest rozwinięciem czujnika uniwersalnego 3D. Produkt ten wyróznia udoskonalona mechanika oraz nowa kompaktowa konstrukcja.
- Czujnik 80.360.00NG przeznaczony jest do wyznaczania punktu zerowego oraz pomiarów długości na frezarkach czy obrabiarkach. Nadaje się do obróbki elektroerozyjnej (izolowana końcówka pomiarowa), jak również do centrowania oraz wyznaczania środka otworów czy wałów.
- Kompaktowa oraz łatwa w chwycie obudowa, która nie ogranicza obszaru roboczego.
- Duży czujnik zegarowy 3D 1/100 mm (z dwoma wskazówkami) umożliwia precyzyjne wskazanie pozycji wrzeciona.
- Dokładność pomiaru 0,01 mm.
- Stopień ochrony IP67
- Szybkie i łatwe ustawienie punktu zerowego.
- Możliwość dojazdu końcówką pomiarową czujnika w 3 osiach: X, Y, Z.
- W opakowaniu znajduje się precyzyjny czujnik zegarowy 3 Nowej Generacji z chwytem mocującym o średnicy 12 mm oraz krótkim końcówką sondy (średnica 4 mm).
- Posiadamy w ofercie różne końcówki pomiarowe do czujników 3D Haimer.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| L1 | 101 mm |
| L2 | 25 mm |
| D1 | 12 mm |
| D2 | 4 mm |
| B | 62 mm |
| Dokładność | 0,01 mm |
