Opis produktu
Właściwości i zastosowanie:

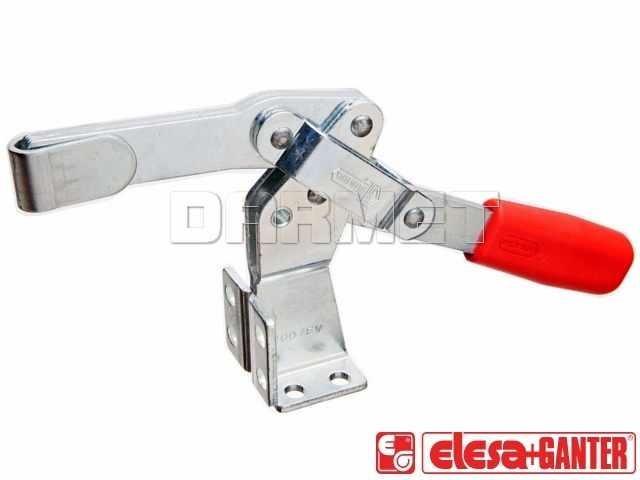

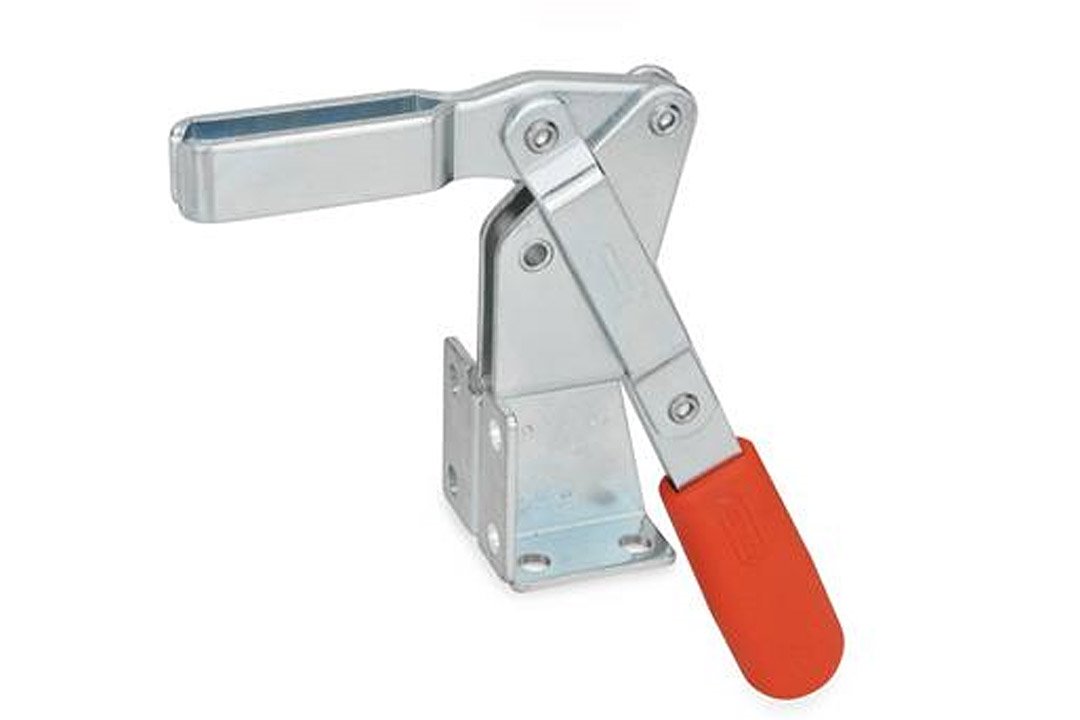

- Dociskacz pionowy
- Wykonanie AV: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Dociskacze pionowe GN 812 mogą być mocowane w dwóch płaszczyznach i wymagają mniej przestrzeni operacyjnej, ponieważ ramię i dźwignia poruszają się w przeciwnych kierunkach
- Ponadto, ramię dociskowe jest wykrawane z jednego arkusza metalu
- Ma to na celu zwiększenie jego wytrzymałości

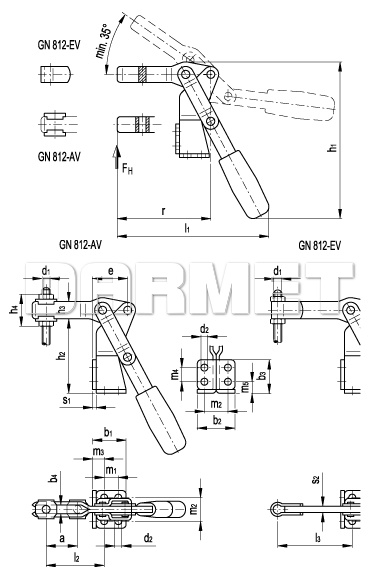

Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a ≈ | 42 | mm | |
| b1 | 48 | mm | |
| b2 | 48 | mm | |
| b3 | 51 | mm | |
| b4 | 10.4 | mm | |
| d1 | M10 | ||
| d2 | 8.5 | mm | |
| e | 46 | mm | |
| h1 ≈ | 198 | mm | |
| h2 | 108 | mm | |
| h3 | 20 | mm | |
| h4 | 41 | mm | |
| l1 ≈ | 194 | mm | |
| l2 ≈ | 74 | mm | |
| l3 ≈ max. | - | mm | |
| m1 | 28 | mm | |
| m2 | 30 | mm | |
| m3 | 11.5 | mm | |
| m4 | 30 | mm | |
| m5 | 12 | mm | |
| r ≈ | 122 | mm | |
| s1 | 3 | mm | |
| s2 | - | ||
|
Siła przytrzymania |
2700 | N | |
| Waga | 800 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
