Opis produktu
Właściwości i zastosowanie:

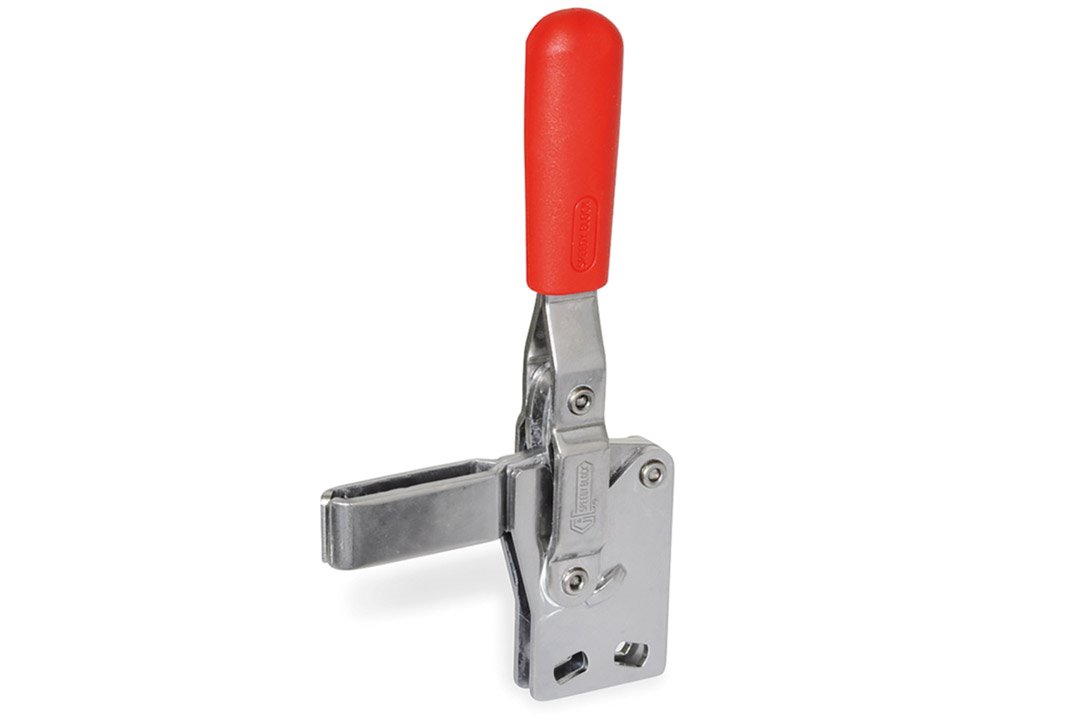

- Dociskacz pionowy z przylgą pionową
- Wykonanie B: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal nierdzewna AISI 304
- Tuleje przegubów: stal nierdzewna AISI 304
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
- Stal nierdzewna AISI 304, dzięki wysokiej odporności na korozję, pozwala zastosować dociskacze w maszynach i urządzeniach pracujących w sektorach, w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję.
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a ≈ | 28 | mm | |
| b1 | 35 | mm | |
| b2 | 10 | mm | |
| b3 | 5 | mm | |
| b4 | 6.2 | mm | |
| d1 | M6 | ||
| d2 ≈ | 5.5 | mm | |
| h1 ≈ | 156 | mm | |
| h2 | 42.5 | mm | |
| h3 | 16 | mm | |
| h4 | 26.5 | mm | |
| l1 | - | mm | |
| l2 | 42 | mm | |
| l3 max. | 54 | mm | |
| m1 | 12.5 | mm | |
| m2 | 19 | mm | |
| m3 | 6.5 | mm | |
| m4 | - | mm | |
| r ≈ | 79 | mm | |
| s | - | mm | |
|
Siła przytrzymania |
1600 | N | |
| Waga | 210 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
