Opis produktu
Właściwości i zastosowanie:

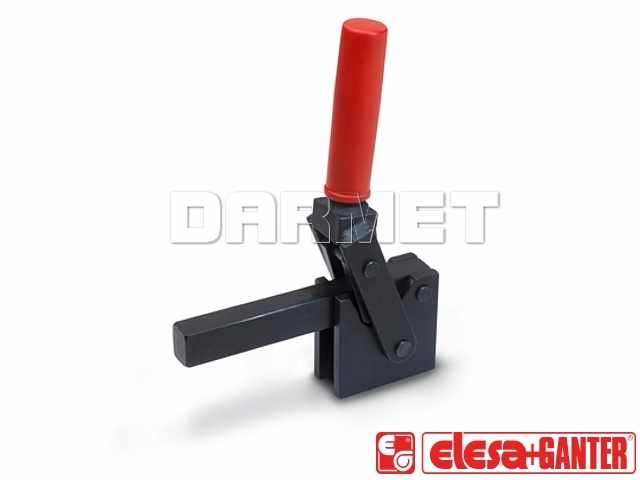

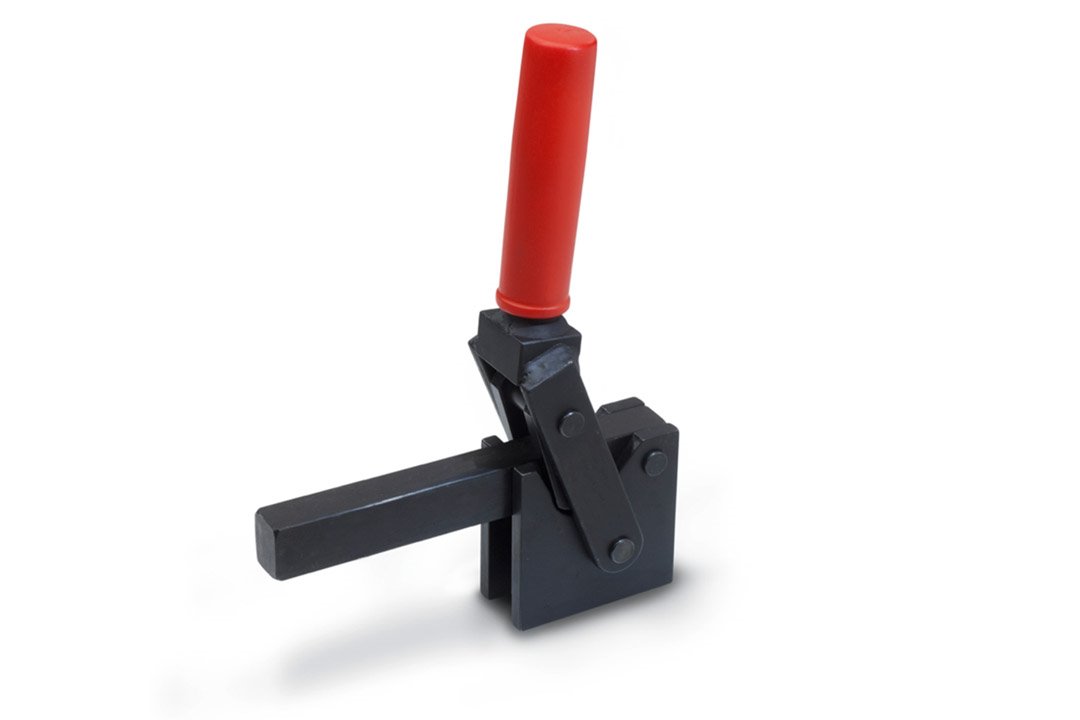

- Dociskacz pionowy, typ "ciężki"
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Dociskacze GN 813 stosuje się w aplikacjach, gdzie wymagana jest bardzo duża siła przytrzymania
Dane techniczne:

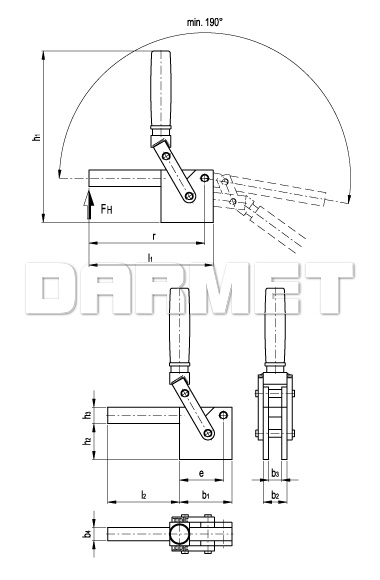

| Parametr | Watrość | Jedn. |  |
|---|---|---|---|
| b1 | 80 | mm | |
| b2 | 36 | mm | |
| b3 | 20 | mm | |
| b4 | 20 | mm | |
| e | 67 | mm | |
| h1 | 265 | mm | |
| h2 | 55 | mm | |
| h3 | 25 | mm | |
| l1 | 190 | mm | |
| l2 | 110 | mm | |
| r | 177 | mm | |
|
Siła przytrzymania |
10000 | N | |
| Waga | 2400 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
