Opis produktu
Właściwości i zastosowanie:

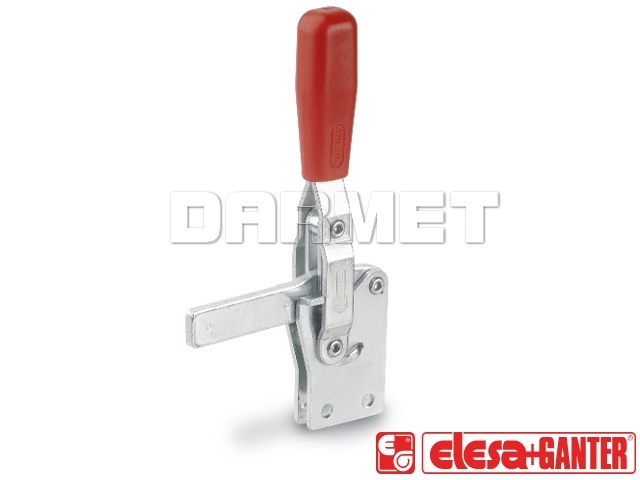

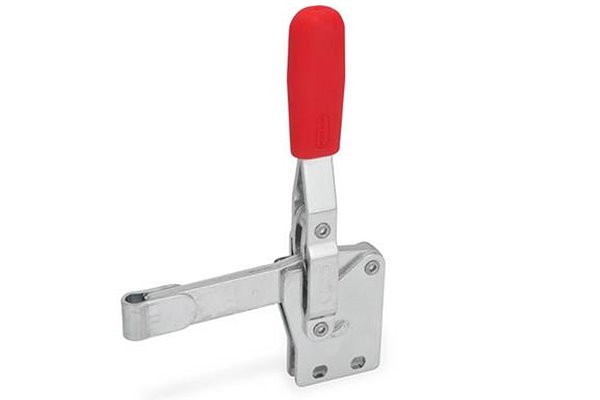

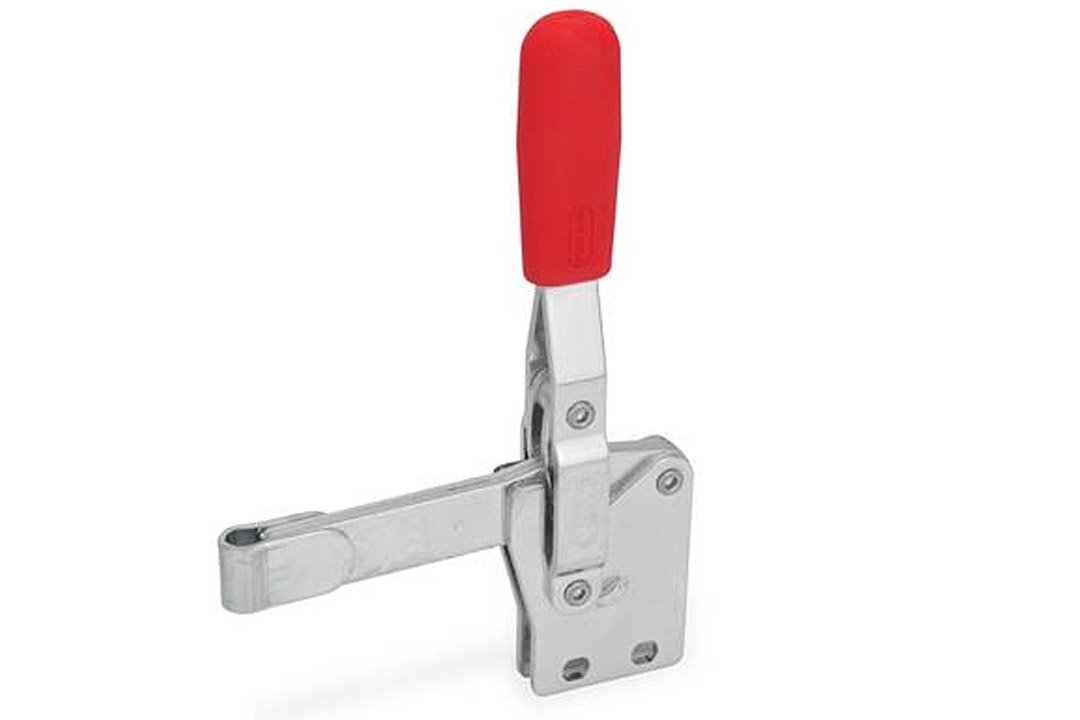

- Dociskacz pionowy z przylgą pionową
- Wykonanie F: pełne ramię z uchem do przyspawania
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana ( od rozmiaru ≥ 200)
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a ≈ | - | mm | |
| b1 | 77 | mm | |
| b2 | 18 | mm | |
| b3 | 10 | mm | |
| b4 | - | mm | |
| d1 | M12 | ||
| d2 ≈ | 12.5 | mm | |
| h1 ≈ | 337 | mm | |
| h2 | 117.5 | mm | |
| h3 | 32 | mm | |
| h4 | 51 | mm | |
| l1 | 225 | mm | |
| l2 | - | mm | |
| l3 max. | 155 | mm | |
| m1 | 50 | mm | |
| m2 | 51 | mm | |
| m3 | 12.5 | mm | |
| m4 | 12.5 | mm | |
| r ≈ | 212 | mm | |
| s | 10 | mm | |
|
Siła przytrzymania |
4600 | N | |
| Waga | 1800 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
