Opis produktu
Właściwości i zastosowanie:

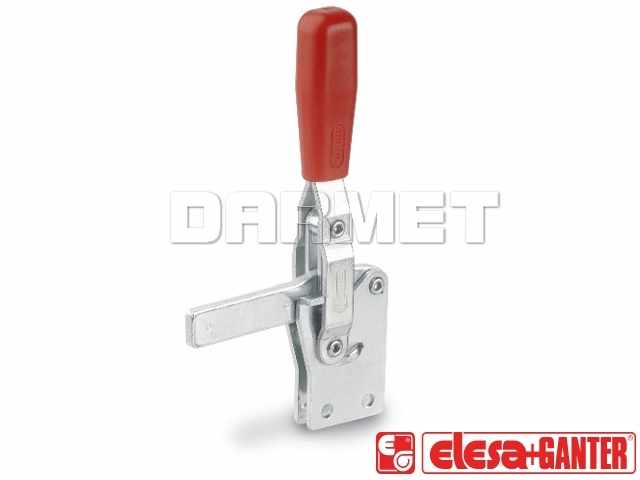

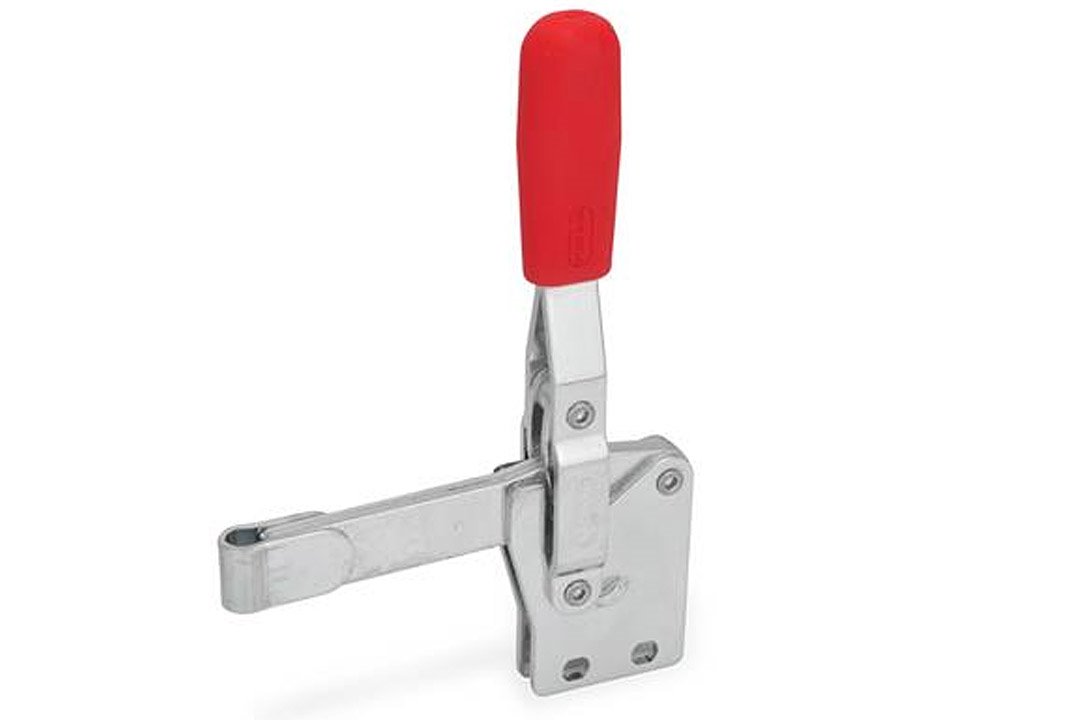

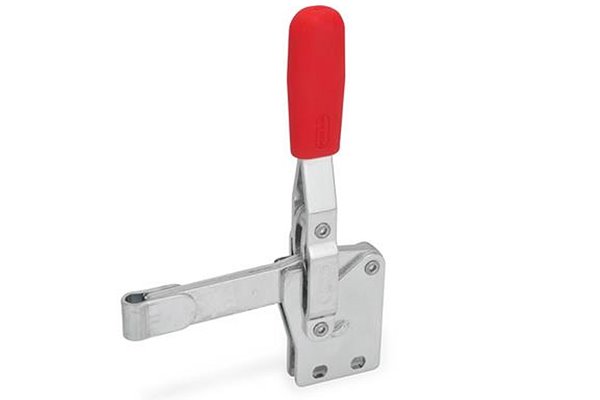

- Dociskacz pionowy z przylgą pionową
- Wykonanie F: pełne ramię z uchem do przyspawania
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana ( od rozmiaru ≥ 200)
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a ≈ | - | mm | |
| b1 | 29 | mm | |
| b2 | 8 | mm | |
| b3 | 4 | mm | |
| b4 | - | mm | |
| d1 | M5 | ||
| d2 ≈ | 4.5 | mm | |
| h1 ≈ | 109 | mm | |
| h2 | 32 | mm | |
| h3 | 11 | mm | |
| h4 | 21 | mm | |
| l1 | 67 | mm | |
| l2 | - | mm | |
| l3 max. | 41 | mm | |
| m1 | 15 | mm | |
| m2 | 16 | mm | |
| m3 | 5 | mm | |
| m4 | 5 | mm | |
| r ≈ | 62.5 | mm | |
| s | 4 | mm | |
|
Siła przytrzymania |
900 | N | |
| Waga | 95 | g |
