Opis produktu
Właściwości i zastosowanie:

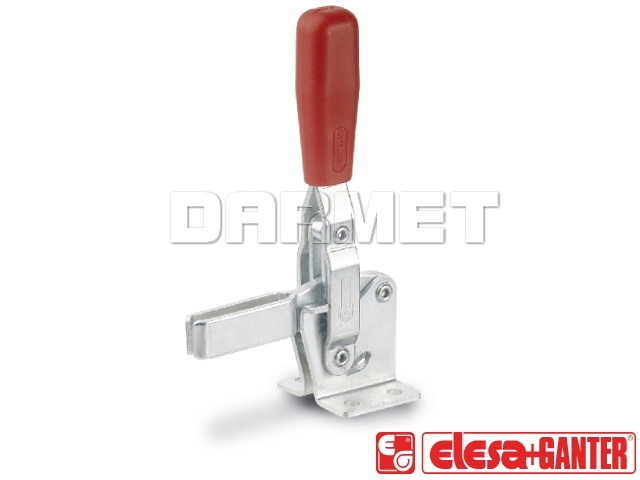

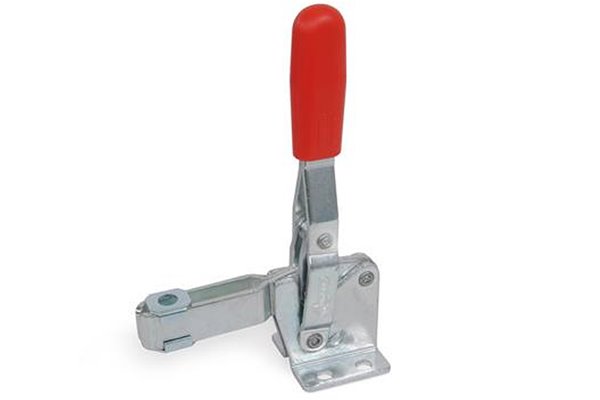

- Dociskacz pionowy z przylgą poziomą
- Wykonanie A: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a ≈ | 64 | mm | |
| b1 | 58 | mm | |
| b2 | 65 | mm | |
| b3 | 12.5 | mm | |
| d1 | M12 | ||
| d2 ≈ | 8.5 | mm | |
| h1 ≈ | 247 | mm | |
| h2 | 55.5 | mm | |
| h3 | 26 | mm | |
| h4 | 45 | mm | |
| l1 ≈ | 164 | mm | |
| l2 | 88 | mm | |
| l3 max. | - | mm | |
| m1 | 32 | mm | |
| m2 | 32 | mm | |
| m3 | 45 | mm | |
| r ≈ | 156 | mm | |
| s1 | 4 | mm | |
| s2 | - | ||
|
Siła przytrzymania |
3000 | N | |
| Waga | 1000 | g |
