Opis produktu
Właściwości i zastosowanie:

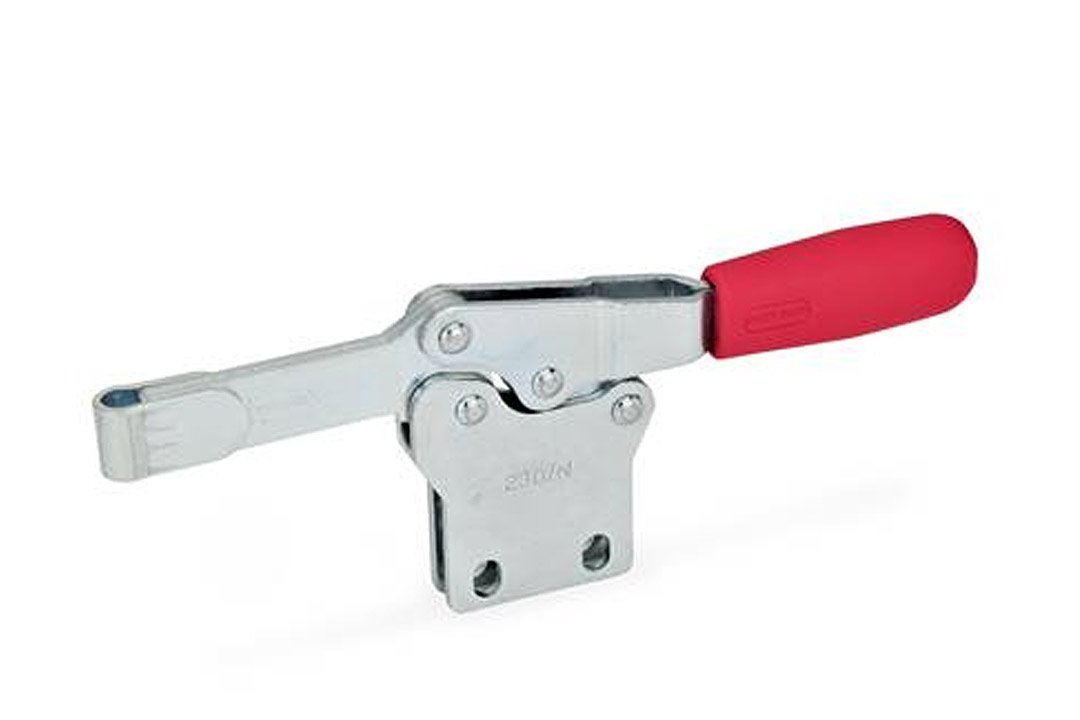

- Dociskacz poziomy z przylgą pionową
- Wykonanie P: pełne ramię z uchem do przyspawania
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Specjalną cechą dociskacza poziomego GN 820.1 jest niski profil w pozycji zamkniętej
- Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | - | mm | |
| b1 | 44 | mm | |
| b2 | 40 | mm | |
| b3 | 6 | mm | |
| d1 | M8 | ||
| d2 | 6.5 | mm | |
| h1 ≈ | 75 | mm | |
| h2 | 50 | mm | |
| h3 | 18 | mm | |
| h4 | - | mm | |
| l1 ≈ | 196 | mm | |
| l2 ≈ | 109 | mm | |
| l3 ≈ | - | mm | |
| l4 ≈ max. | 78 | mm | |
| m1 | 26 | mm | |
| m2 | 6.8 | mm | |
| m3 | 9 | mm | |
| r ≈ | 73 | mm | |
| s | 6 | mm | |
|
Siła przytrzymania |
1700 | N | |
| Waga | 340 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
