Opis produktu
Właściwości i zastosowanie:
- Uniwersalny frez walcowo-czołowy z promieniem naroża do szerokiego zakresu zastosowań.
- Chwyt prosty, walcowy gładki wg DIN 6535-HA.
- Tolerancja chwytu: h6.
- Szyjka do większej głębokości frezowania.
- Niesymetryczny rozkład ostrzy.
- Bicie < 10 µm.
- Do frezowania prawie wszystkich materiałów.
- Do obróbki zgrubnej i wykańczającej.
-
Kierunki frezowania:
- funkcja frezowania pochyłego,
- funkcja frezowania rowków.
- Stosowanie systemu chłodzenia typu Cool Jet lub Cool Flash oraz uchwytów narzędziowych Power Chuck wydłuża żywatność narzędzia.

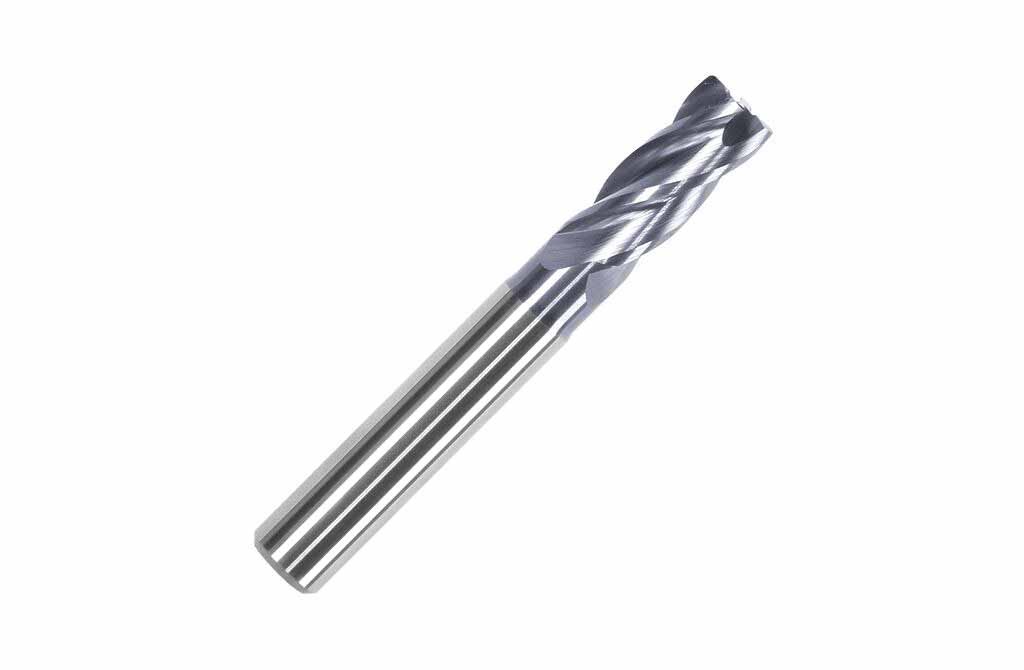

- Zdjęcie poglądowe.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D1 (f9) | 3 | mm |
| Promień (R) | 0,3 | mm |
| L1max | 8 | mm |
| L | 58 | mm |
| L2 | 10 | mm |
| D2 | 2,9 | mm |
| D (h6) | 6 | mm |
| Chwyt | HA | |
| Z (Ilość ostrzy) | 4 | |
| Kod produktu | F2004NNH0300R0.30DA |
Charakterystyka:
Kąt pochylenia linii śrubowej rowków wiórowych 31/33°
Promień naroża
Ilość zębów
Chwyt prosty (HA)
Funkcje:
3 kierunki skrawania
Frezowanie pochyłe
Frezowanie rowków
Frezowanie powierzchni bocznej
Typ chłodzenia:
Emulsja
Chłodzenie powietrzem
Na sucho
System minimalnego smarowania MMS
Obrabiane materiały:
Zastosowanie główne:
Stal
Wszystkie rodzaje stali i staliwa, z wyjątkiem stali o strukturze austenitycznej
Zastosowanie dodatkowe:
Stal nierdzewna
Stal austenityczna nierdzewna, stal austenityczno-ferrytyczna i stal odlewana
Żeliwo
Żeliwo szare, żeliwo sferoidalne, żeliwo ciągliwe, żeliwo wermikularne
Stopy wysokotemperaturowe i stopy tytanu
Żaroodporne stopy specjalne na bazie żelaza, niklu i kobaltu, tytanu i stopów tytanu
Metale nieżelazne
Aluminium i inne metale nieżelazne, materiały nieżelazne
Twarde materiały
Stal hartowana, hartowane materiały żeliwne
