Opis produktu
Właściwości i zastosowanie:

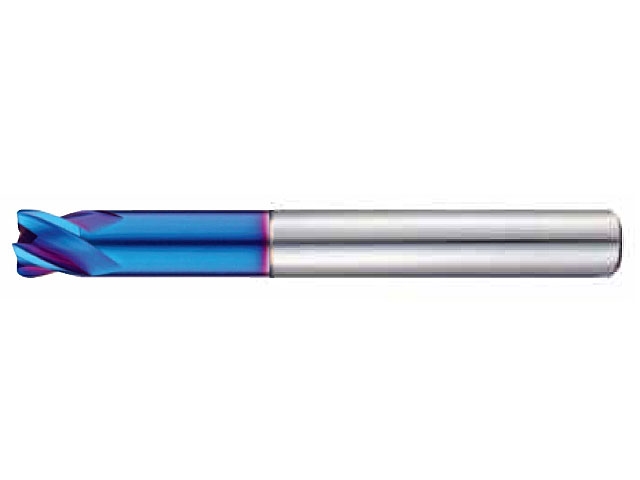

- Frez pełnowęglikowy (VHM) 4-ostrzowy z nano ziaren węglików spiekanych o średnicy 10 mm z promieniem naroża 1 mm do obróbki trudnoskrawalnych materiałów.
- Frezy z serii HPR435 idealnie sprawdzają się przy obróbce stali o twardości do 60HRC.
- Ze względu na to, że frezy są bardzo kruche należy je stosować tylko w sztywnych obrabiarkach.
- We frezach zastosowano powłokę HY MAX mieszanka azotku tytanu (TiN) z azotkiem krzemu (Si3N4).
- Kąt pochylenia linii śrubowej rowków wiórowych to 35º.
- Tolerancja wykonania średnicy roboczej D 0/-0,02 mm.
- Frezy węglikowe można mocować w oprawkach zaciskowych ER, oprawkach frezarskich Weldon, oprawkach termokurczliwych.
Zastosowanie:
| Materiały | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Stale węglowe | Stale stopowe | Stale nierdzewne | Stale hartowane | Grafit | Miedź | Stopy aluminium | Tworzywa sztuczne wzmacniane włóknem szklanym | ||||
| S45C/S50C | SCM | S304L/316L | 50HRC | 55HRC | 60HRC | 62HRC | 65HRC | ||||
| ○ | ○ | ○ | ● | ● | ● | - | - | - | ○ | - | - |
● - najbardziej stosowny
○ - odpowiedni

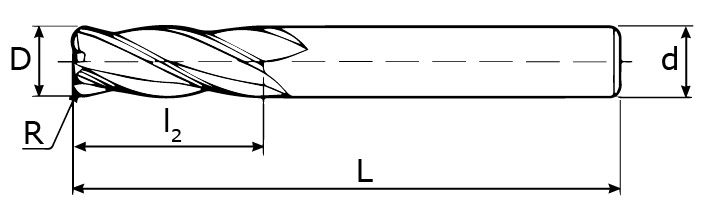

Dane techniczne:
| Parametr | Wartość |
|---|---|
| D [mm] | 10 |
| R [mm] | 1 |
| l2 [mm] | 25 |
| L [mm] | 75 |
| d [mm] | 10 |
| z (Ilość ostrzy) | 4 |
| Numer katalogowy | HYR435-100R1.0-075-S10 |
