Opis produktu
Właściwości i zastosowanie:
- Frez pełnowęglikowy (VHM) uniwersalny 4-ostrzowy o średnicy 10 mm w wersji długiej do ogólnej obróbki.
- Frezy wykonane z super mikroziarnistych węglików z serii HME435 idealnie sprawdzają się przy obróbce stali o twardości do 55HRC.
- We frezach zastosowano powłokę HM MAX (TiSiN).
- Kąt pochylenia linii śrubowej rowków wiórowych to 35º.
- Tolerancja wykonania średnicy roboczej D 0/-0,02 mm.
- Frezy węglikowe można mocować w oprawkach zaciskowych ER, oprawkach frezarskich Weldon, oprawkach termokurczliwych.
Zastosowanie:
| Materiały | |||||
|---|---|---|---|---|---|
| Stale węglowe | Stale stopowe | Stale nierdzewne | Stale hartowane | Miedź | |
| S45C/S50C | SCM | S304L/316L | 50HRC | 55HRC | |
| ○ | ○ | ○ | ● | ● | ○ |
● - najbardziej stosowny
○ - odpowiedni
Dane techniczne:

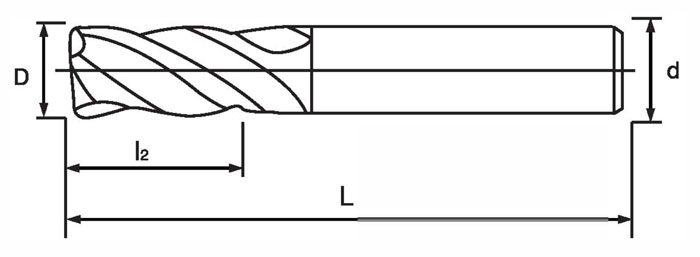

| Parametr | Wartość |
|---|---|
| D [mm] | 10 |
| l2 [mm] | 40 |
| L [mm] | 100 |
| d [mm] | 10 |
| z (Ilość ostrzy) | 4 |
| Numer katalogowy | HMEL435-100400-100-S10 |
