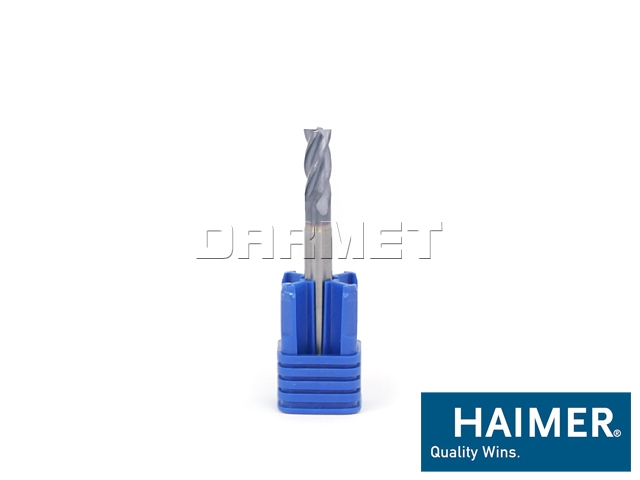

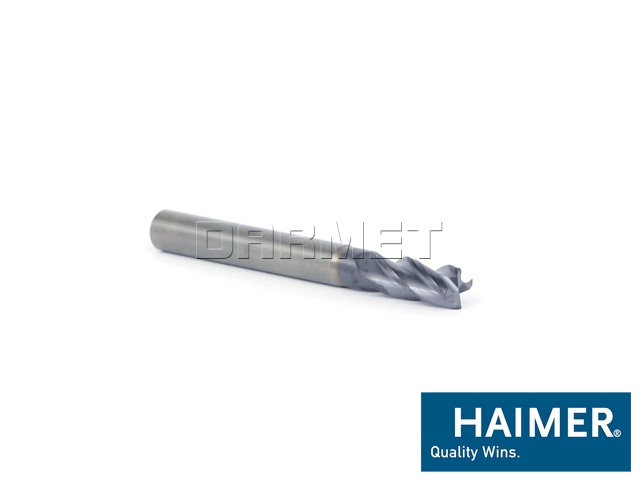

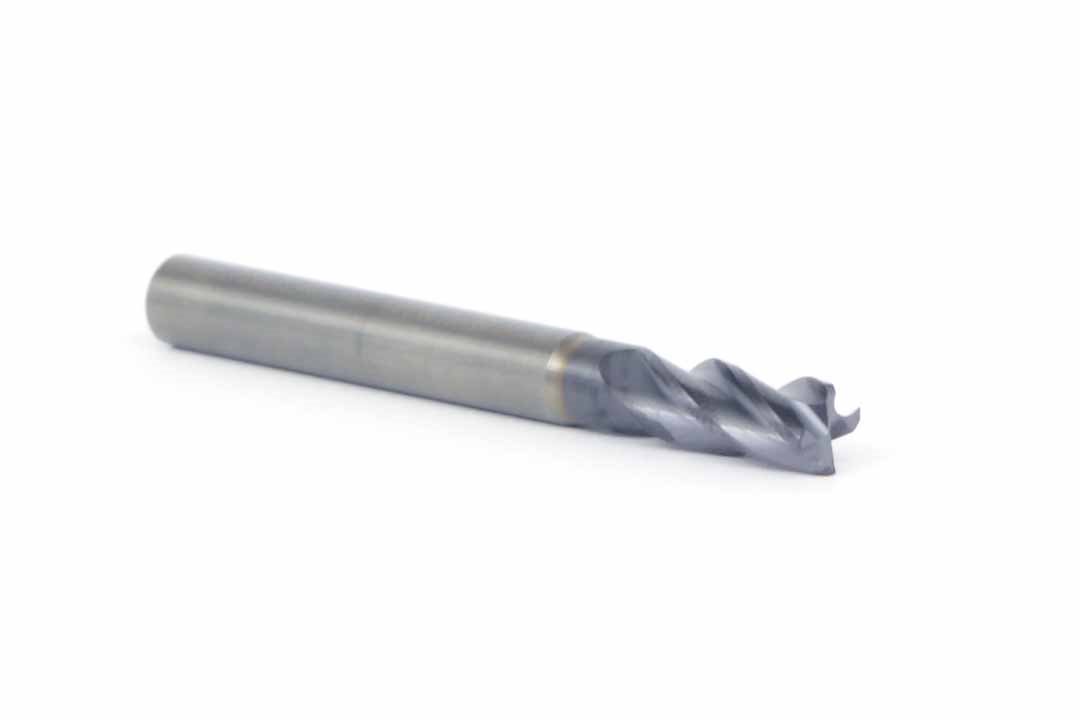

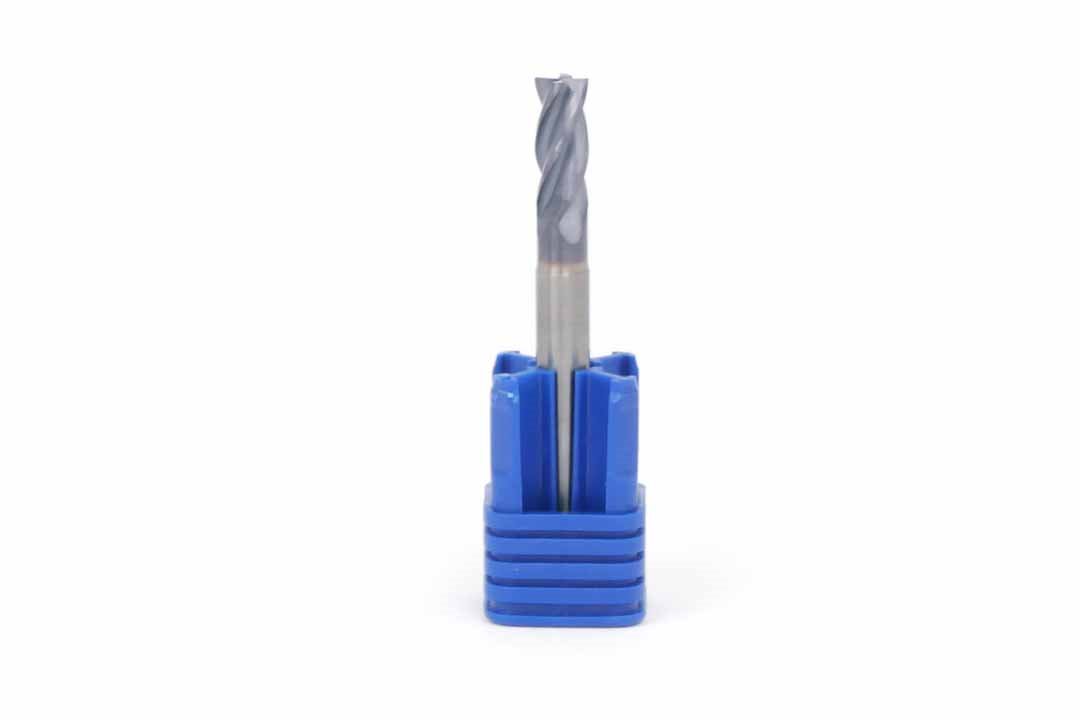

Opis produktu
Właściwości i zastosowanie:
- Uniwersalny frez walcowo-czołowy do szerokiego zakresu zastosowań
- Chwyt prosty, walcowy gładki wg DIN 6535-HA
- Tolerancja chwytu: h6
- Szyjka do większej głębokości frezowania
- Niesymetryczny rozkład ostrzy
- Frez może pracować w kierunku osiowym (funkcja wiercenia)
- Bicie < 10 µm
- Do frezowania prawie wszystkich materiałów
- Do obróbki zgrubnej i wykańczającej
- Kierunki frezowania:
- funkcja frezowania pochyłego,
- funkcja wiercenia - praca w kierunku osiowym
- funkcja frezowania rowków
- Stosowanie systemu chłodzenia typu Cool Jet lub Cool Flash oraz uchwytów narzędziowych Power Chuck wydłuża żywatność narzędzia

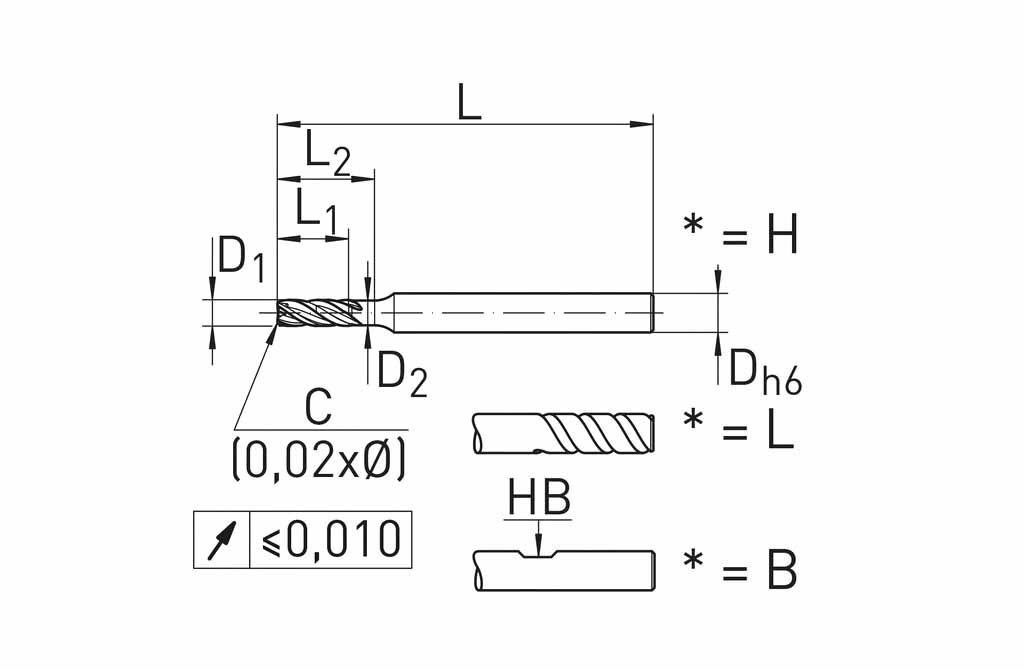

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D1 (f9) | 5 | mm |
| Krawędź tnąca | C | |
| L1max | 13 | mm |
| L | 58 | mm |
| L2 | 18 | mm |
| D2 | 4,8 | mm |
| D (h6) | 6 | mm |
| Chwyt | HA | |
| Z (Ilość ostrzy) | 4 | |
| Kod produktu | F2004NNH0500CDA |
Charakterystyka:
Kąt pochylenia linii śrubowej rowków wiórowych 31/33°
Fazka naroża 45°
Ilość zębów
Chwyt prosty (HA)
Funkcje:
3 kierunki skrawania
Frezowanie pochyłe
Frezowanie rowków
Frezowanie powierzchni bocznej
Wiercenie
Typ chłodzenia:
Emulsja
Chłodzenie powietrzem
Na sucho
System minimalnego smarowania MMS
Obrabiane materiały:
Zastosowanie główne:
Stal
Wszystkie rodzaje stali i staliwa, z wyjątkiem stali o strukturze austenitycznej
Zastosowanie dodatkowe:
Stal nierdzewna
Stal austenityczna nierdzewna, stal austenityczno-ferrytyczna i stal odlewana
Żeliwo
Żeliwo szare, żeliwo sferoidalne, żeliwo ciągliwe, żeliwo wermikularne
Stopy wysokotemperaturowe i stopy tytanu
Żaroodporne stopy specjalne na bazie żelaza, niklu i kobaltu, tytanu i stopów tytanu
Metale nieżelazne
Aluminium i inne metale nieżelazne, materiały nieżelazne
Twarde materiały
Stal hartowana, hartowane materiały żeliwne
