Opis produktu
Właściwości i zastosowanie:

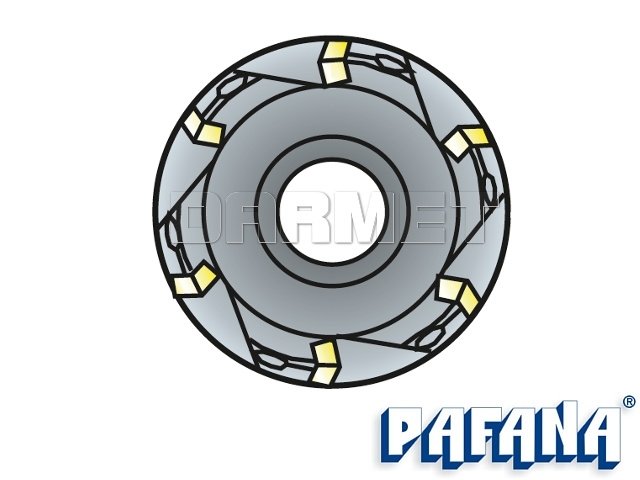

- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 32 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: SE.. 1204..
Operacje:
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | R646.22-100 | |
| D | 100 | mm |
| D1 | 114 | mm |
| d | 32 | mm |
| H | 50 | mm |
| h | 32 | mm |
| B | 14,4 | mm |
| C | 8,0 | mm |
| ap max | 6 | mm |
| γp | 20° | |
| γf | -9° | |
| z (liczba ostrzy) | 6 |
System oznaczeń frezów składanych - PAFANA
Dostępności są informacyjne na podstawie danych z firmy PAFANA i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
