Opis produktu
Właściwości i zastosowanie:

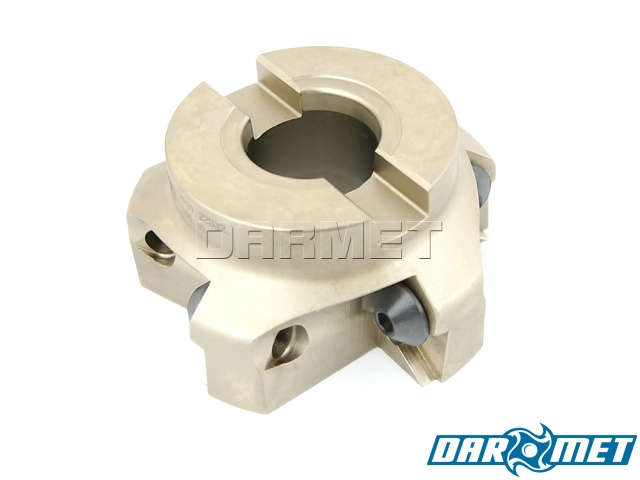

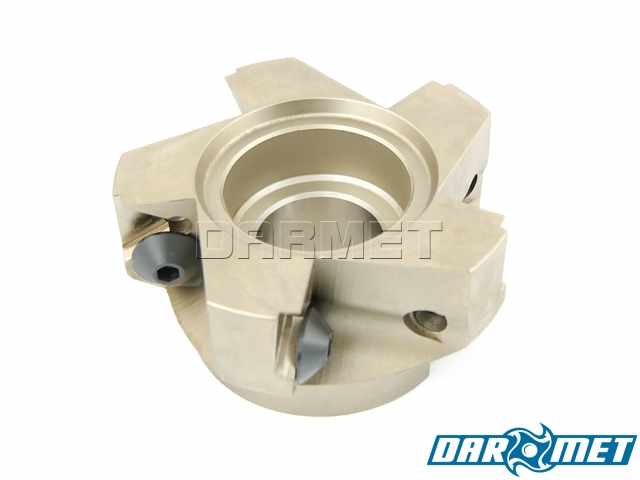

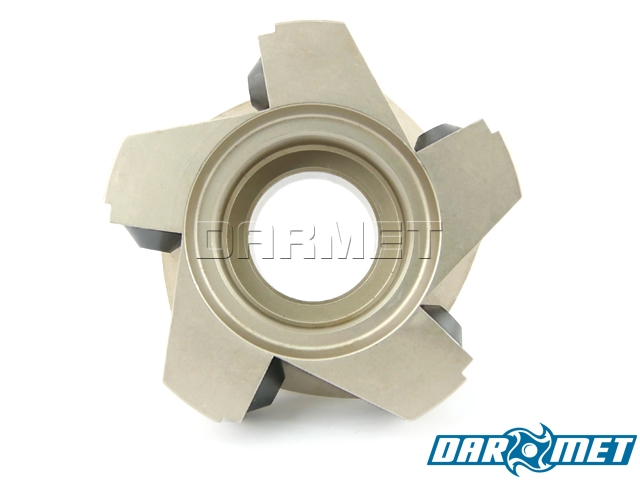

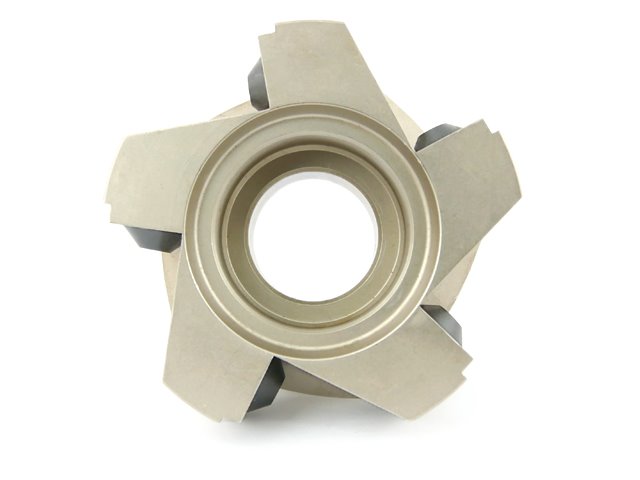

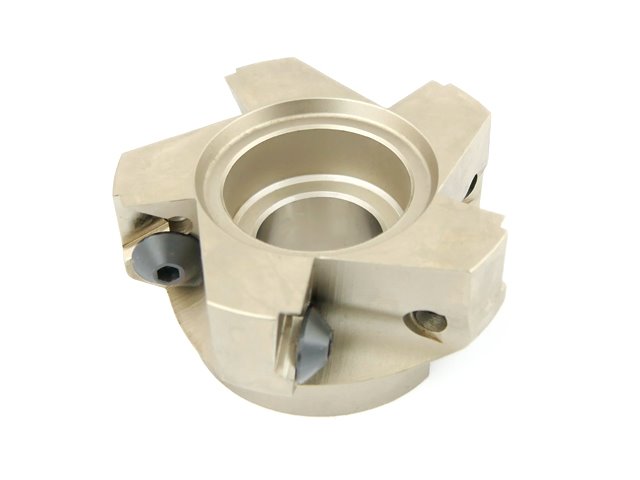

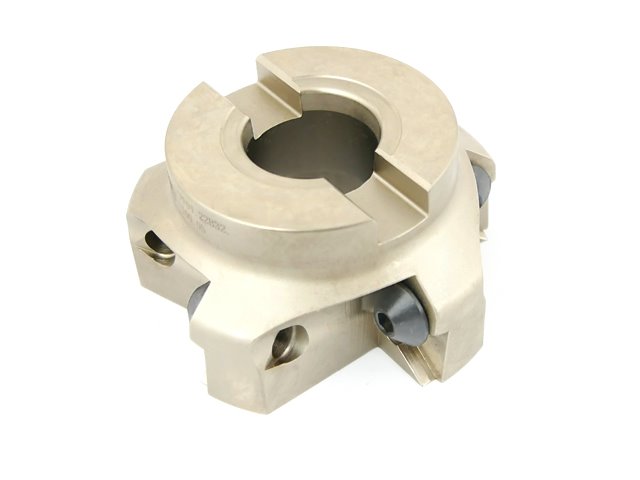

- Frez składany nasadzany walcowo-czołowy.
- Głowica frezarska na wymienne płytki wieloostrzowe, dzięki którym możliwa jest obróbka w różnych materiałach, w zależności od zamocowanych ostrzy.
- Płytki skrawające z 3 krawędziami tnącymi: TPKN 2204, TPKR 2204.
- Głowicę dokręcamy śrubą krzyżową w trzpieniu frezarskim o średnicy 32 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Ostrza sprzedajemy oddzielnie na pojedyncze sztuki.
- W zestawie: głowica frezarska oraz klucz.

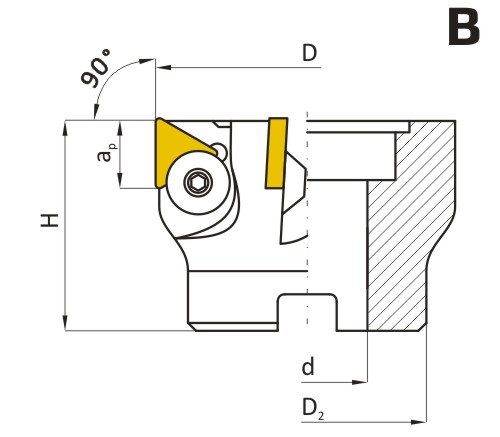

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Symbol | FA90TP22-100-32B05 |
| D | 100 mm |
| D2 | 70 mm |
| d | 32 mm |
| apmax | 15 mm |
| H | 50 mm |
| Ilość płytek | 5 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Imbus | Śruba trzpienia | Klucz krzyżowy |
|---|---|---|---|---|
| TPKN 2204, TPKR 2204 | SGM8x18 | WR04S | M16 DM-238 00210-5 | 00208-5 |
