Opis produktu
Właściwości i zastosowanie:

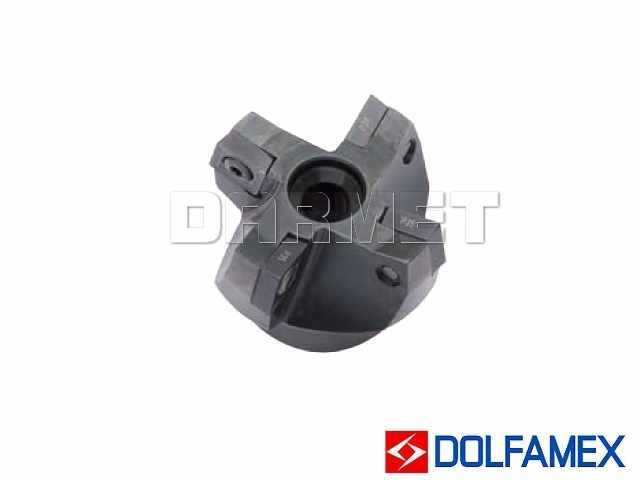

- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 40 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: SPMT 120408.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.279 - 125 | |
| D | 125 | mm |
| d | 40 | mm |
| H | 63 | mm |
| h | 27 | mm |
| B | 16,4 | mm |
| C | 9 | mm |
| a | 11,5 | mm |
| z (liczba ostrzy) | 6 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
|---|---|---|---|---|
| SPMT 120408 FP35C | D13 M5 x 12 | T15-2 typ 5 | - | - |
