Opis produktu
Właściwości i zastosowanie:

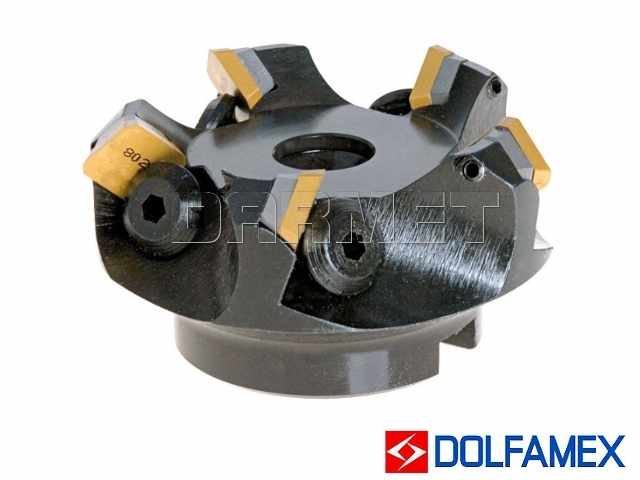

- Frez składany nasadzany czołowy.
- System mocowania płytek: C.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 40 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: SE..1203..
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.130 - 160 | |
| D | 160 | mm |
| d | 40 | mm |
| d1 | 66,7 | mm |
| d2 | 14 | mm |
| H | 63 | mm |
| h | 32 | mm |
| B | 16,4 | mm |
| c | 9 | mm |
| a | 6 | mm |
| z (liczba ostrzy) | 7 |
Części zamienne:
| Płytki wymienne | Płytka podporowa | Śruba płytki podporowej | Śruba zaciskowa | Klucz | Śruba do trzpienia | Klucz 6-kątny |
|---|---|---|---|---|---|---|
| SE..1203.. | 220.13-621-12 | 174.10-650 |
M8L |
257.9-150 |
- |
2 SMS 795 |
Dostępności są informacyjne na podstawie danych z firmy DOLFAMEX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
