Opis produktu
Właściwości i zastosowanie:

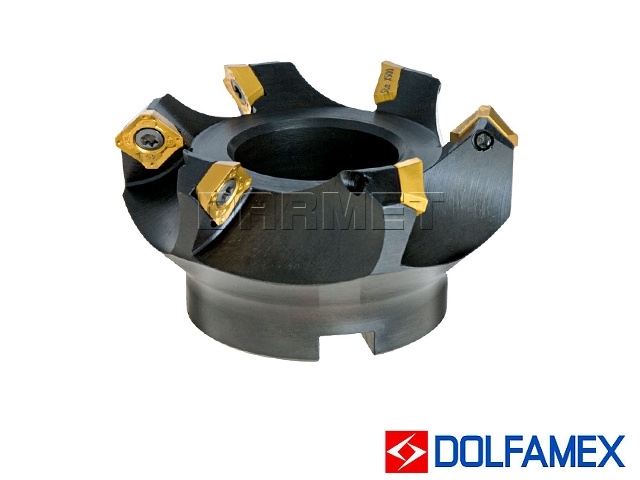

- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 40 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: SE..1204..

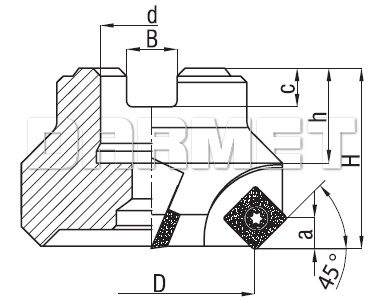

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.139 - 160 | |
| D | 160 | mm |
| d | 40 | mm |
| H | 63 | mm |
| h | 29 | mm |
| B | 16,4 | mm |
| C | 9 | mm |
| a | 6 | mm |
| z (liczba ostrzy) | 8 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
|---|---|---|---|---|
| SE..1204.. | C25 - M5 x 11 | T20 - 4 | - | - |
Dostępności są informacyjne na podstawie danych z firmy DOLFAMEX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
