Opis produktu
Właściwości i zastosowanie:

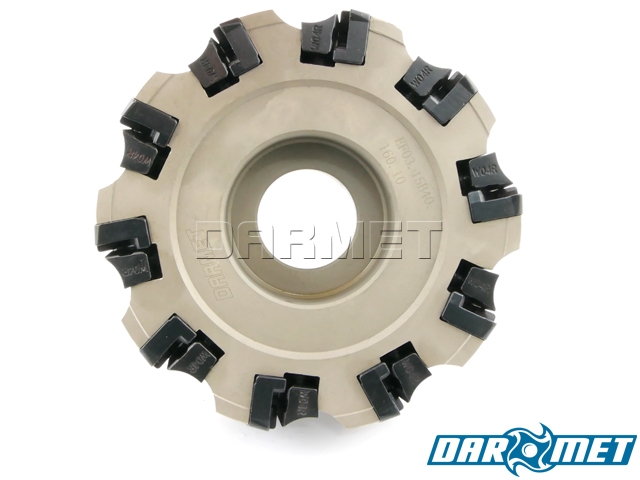

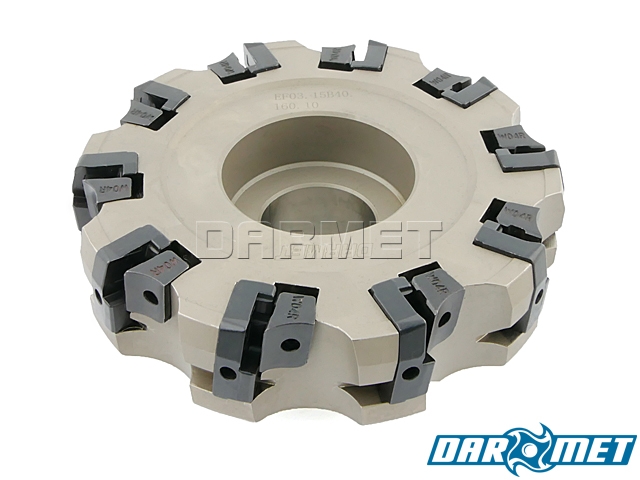

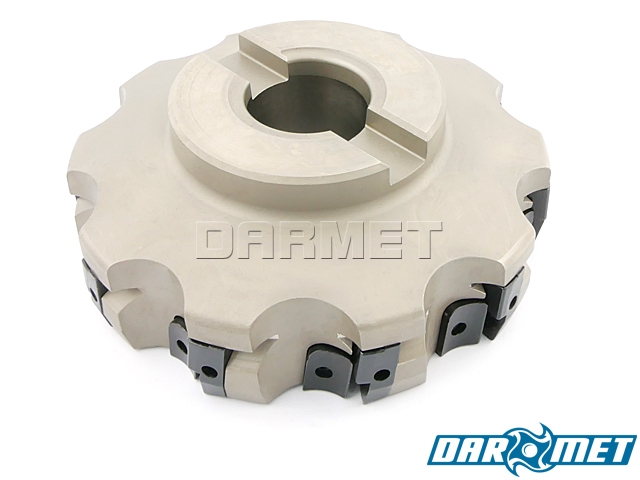

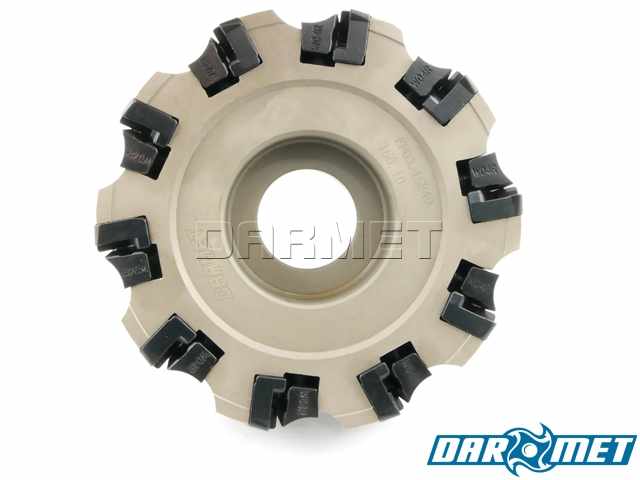

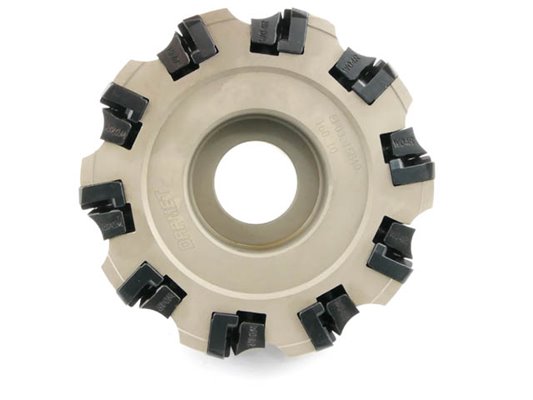

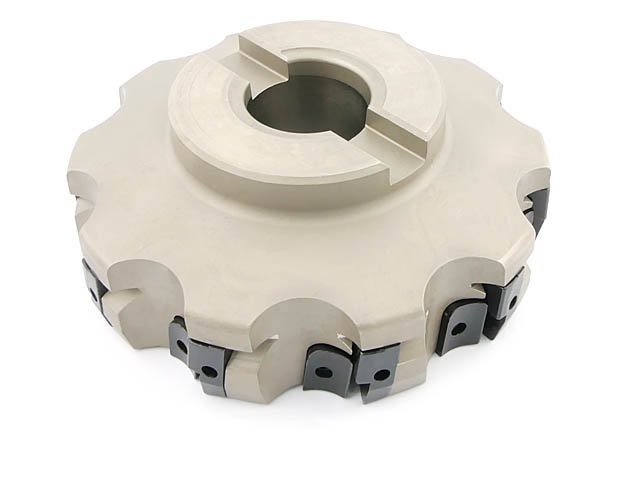

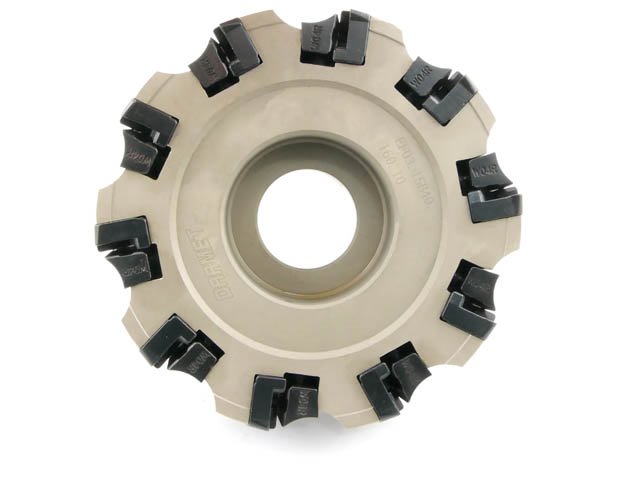

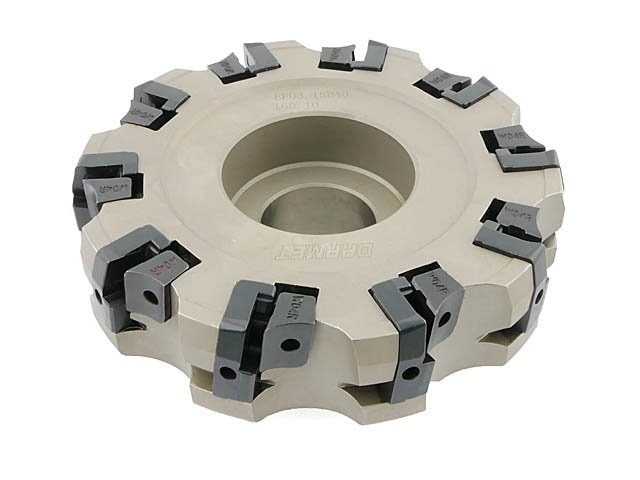

- Frez składany nasadzany walcowo-czołowy FB75SP15.
- Głowica frezarska na wymienne płytki wieloostrzowe, dzięki którym możliwa jest obróbka w różnych materiałach, w zależności od zamocowanych ostrzy.
- Płytki skrawające z 4 krawędziami tnącymi: SPKN, SPKR.
- Głowicę dokręcamy śrubą krzyżową w trzpieniu frezarskim o średnicy 40 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Ostrza sprzedajemy oddzielnie na pojedyncze sztuki.
- W zestawie: głowica frezarska oraz klucz.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | FB75SP15-160-40B10 | |
| D | 160 | mm |
| D1 | 164 | mm |
| D2 | 90 | mm |
| d | 40 | mm |
| apmax | 8 | mm |
| H | 63 | mm |
| Ilość płytek | 10 |
Części zamienne:
| Płytki wymienne | Łapa zaciskowa | Klucz imbus | Śruba zaciskowa | Śruba mocująca |
|---|---|---|---|---|
| SPKN, SPKR | W04 | WR03S | SGW8x17 | M5x15 |
