Opis produktu
Właściwości i zastosowanie:

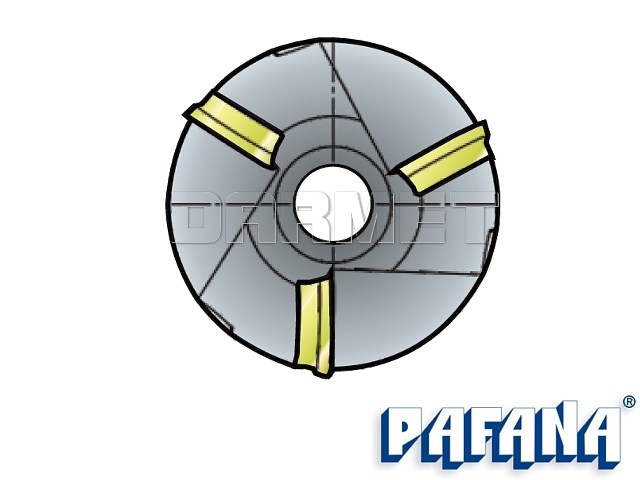

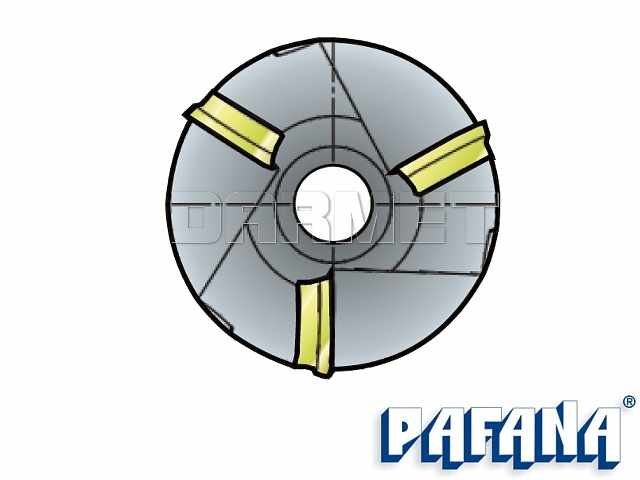

- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 16 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: RDLT 1003.
Operacje:

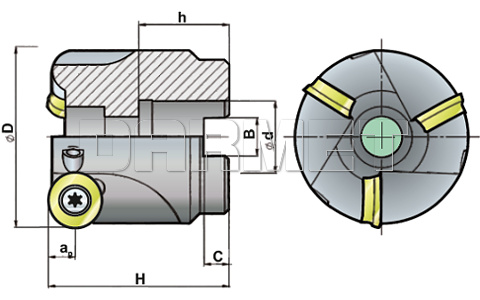

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | R654.21-040-10 | |
| D | 40 | mm |
| d | 16 | mm |
| H | 40 | mm |
| h | 20 | mm |
| B | 8,4 | mm |
| C | 5,6 | mm |
| ap max | 5 | mm |
| γp | +3° | |
| γf | -2° | |
| z (liczba ostrzy) | 4 |
System oznaczeń frezów składanych - PAFANA
Dostępności są informacyjne na podstawie danych z firmy PAFANA i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
