Opis produktu
Właściwości i zastosowanie:

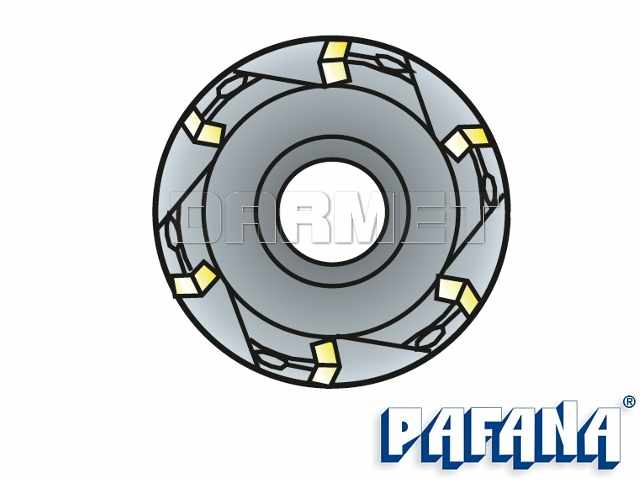

- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 22 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: SE.. 1204..
Operacje:

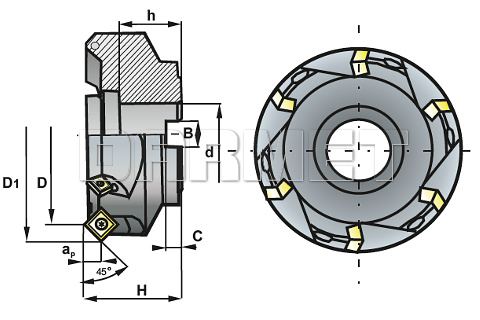

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Symbol | R646.21-063 |
| D | 63 mm |
| D1 | 77 mm |
| d | 22 mm |
| H | 40 mm |
| h | 20 mm |
| B | 10,4 mm |
| C | 6,3 mm |
| ap max | 6 mm |
| γp | 20° |
| γf | -9° |
| z (liczba ostrzy) | 5 |
System oznaczeń frezów składanych - PAFANA
Katalog produktow firmy PAFANA.
Dostępności są informacyjne na podstawie danych z firmy PAFANA i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
