Opis produktu
Właściwości i zastosowanie:

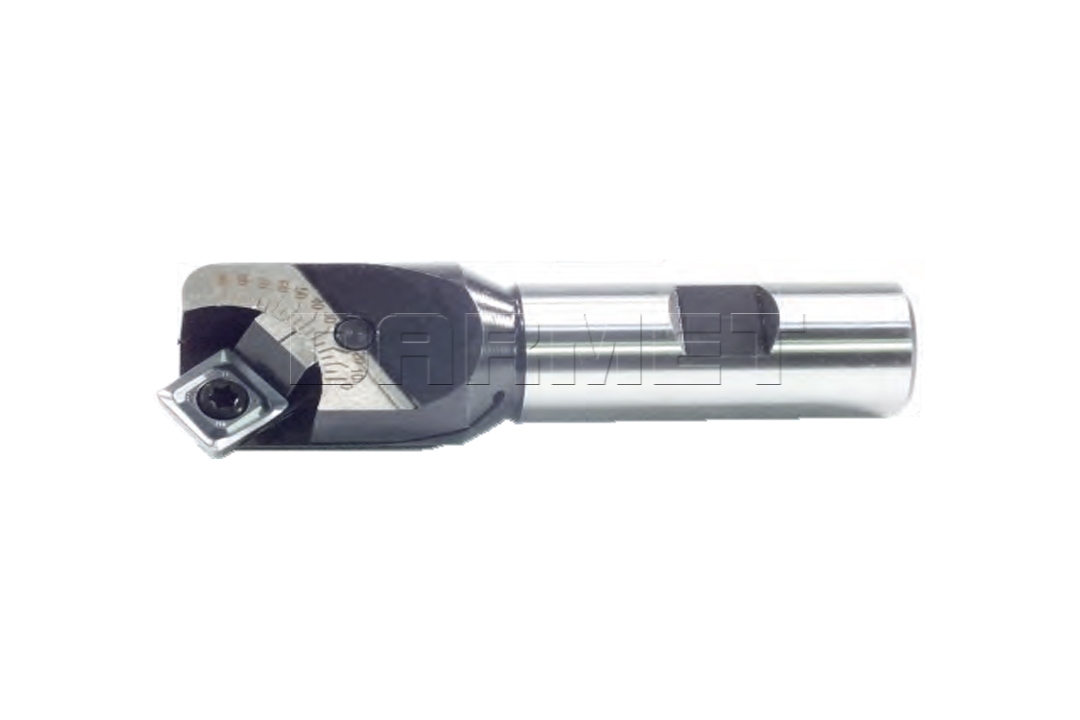

- Frez składany trzpieniowy nastawny R5N6.22-3220

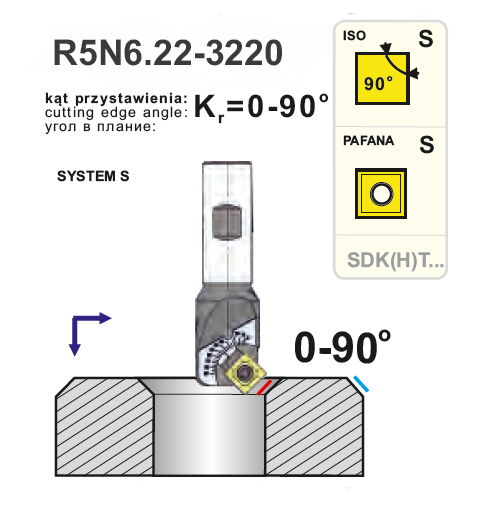

- System mocowania płytek: S
- Typ mocowanej płytki: SDKT 120508
- Kąt przystawienia płytki : 0 - 90°

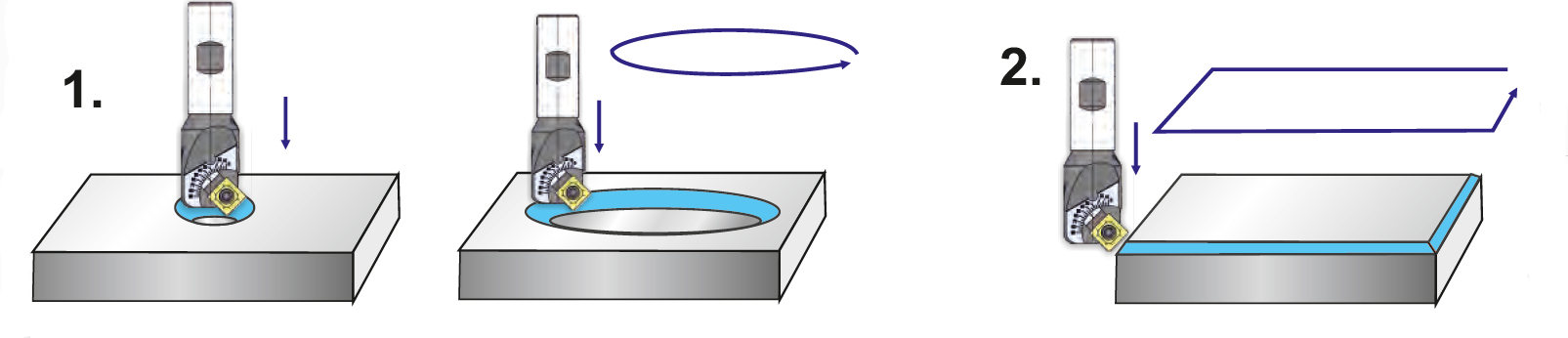

Operacje:
1. Frezowanie wewnętrzna
2. Frezowanie zewnetrzne

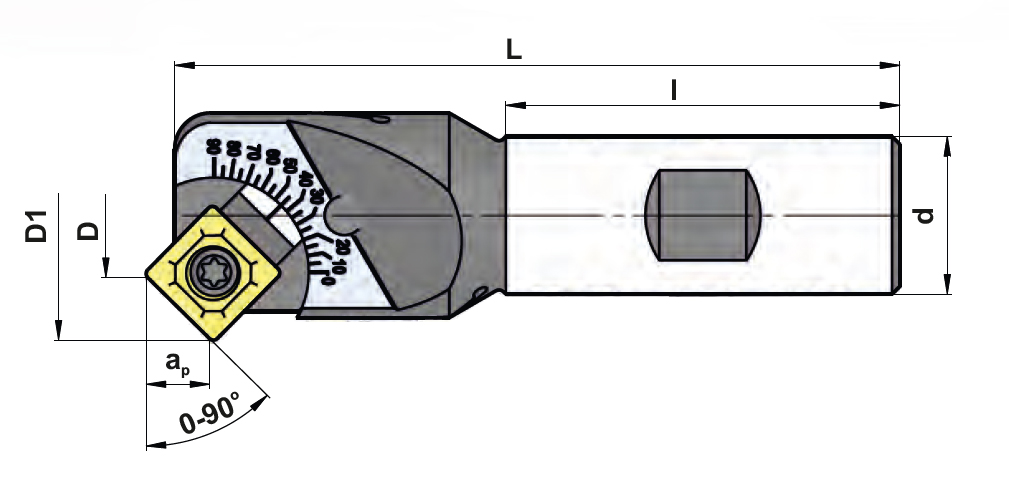

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | R5N6.22-3220 | |
| D | 3,5 +/- 27 | mm |
| D1 | 27 +/- 31,5 | mm |
| d | 20 | mm |
| L | 92 | mm |
| l | 50 | mm |
| ap max | 11,5 | mm |
| z (liczba ostrzy) | 1 |
UWAGA: Frez sprzedawany bez płytek skrawających. Płytki należy zakupić oddzielnie !!!
System oznaczeń frezów składanych - PAFANA
Dostępności są informacyjne na podstawie danych z firmy PAFANA i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
