Opis produktu
Właściwości i zastosowanie:

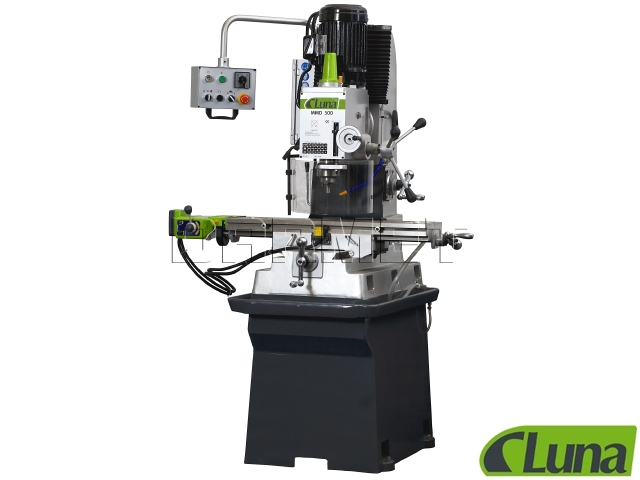

- Uniwersalna wiertarko-frezarka.
- Urządzenie pozwala na wiercenie i frezowanie bez zmiany narzędzia, umożliwia to wytwarzanie narzędzi lub prototypów.
- Głowica ruchoma, można ją ustawić pod kątem 90° względem osi X, aby wykonać obróbkę w poziomie.
- Dźwignia posuwu w osi Z umożliwia szybki ruch narzędziem, co jest przydatne przy wierceniu.
- Wrzeciono maszyny wykonano wg DIN 2080, oznacza to ręczne mocowanie oprawki za pomocą długiej śruby.
- Automatyczny posuw mechaniczny wzdłużny.
- Prowadnice pryzmowe, aby zapewnić skuteczną stabilność głowicy oraz stołu.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Nr katalogowy | 20885-0107 | |
| Oznaczenie producenta | MMD 500 | |
| Napięcie zasil. | 400 V 50 Hz | |
| Ilość faz | 3 | |
| Prąd znamionowy | 3,8 | A |
| Stożek wrzeciona DIN 2080 | ISO 30 | |
| Skok wrzeciona | 120 | mm |
| Prędkość obr. wrzeciona | 50-2500 | obr/min |
| Średnica kolumny | 250 | mm |
| Liczba prędkości obr. wrzeciona | 12 | |
| Maksymalna wysokość robocza | 460 | mm |
| Minimalna wysokość robocza | 110 | mm |
| Szerokość stołu | 240 | mm |
| Długość stołu | 820 | mm |
| Skok wzdłużny | 450 | mm |
| Regulacja wysokości | 350 | mm |
| Szerokość rowka teowego | 15 | mm |
| Skok poprzeczny | 350 | mm |
| Rozstaw rowków teowych | 64 | mm |
| Maksmalne frezowanie czołowe | 32 | mm |
| Maksymalne wiercenie w stali | 32 | mm |
| Maksymalne frezowanie płaskie | 102 | mm |
| Maksymalne gwintowanie | M16 | |
| Odległość oś wrzeciona-kolumna | 295 | mm |
| Waga | 650 | kg |
