Opis produktu
Właściwości i zastosowanie:

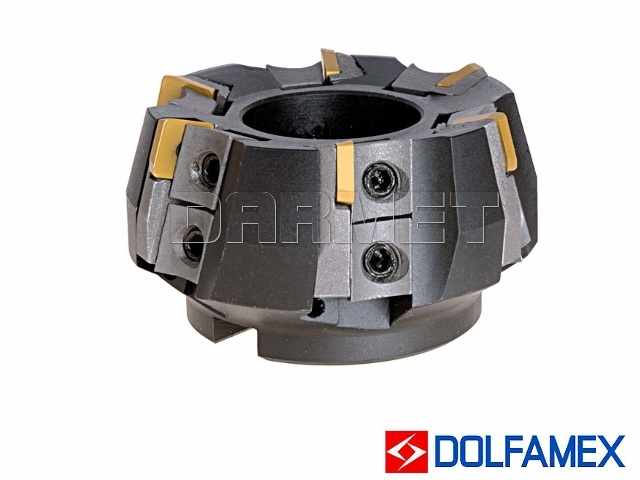

- Głowica frezowa składana nasadzana czołowa.
- System mocowania płytek: C.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 32 mm
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: SP..1203..
Dane techniczne:

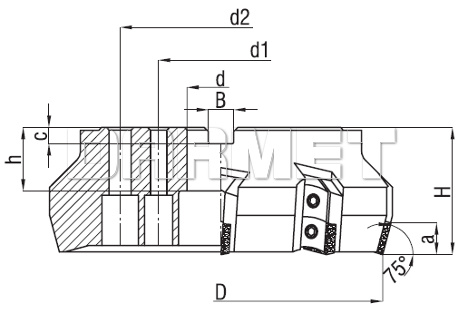

| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | R257.1 - 100 - 10 | |
| D | 100 | mm |
| d | 32 | mm |
| d1 | - | mm |
| d2 | - | mm |
| H | 50 | mm |
| h | 25 | mm |
| B | 14,4 | mm |
| a | 9 | mm |
| c | 8 | mm |
| z (liczba ostrzy) | 8 |
Części zamienne:
| Płytki wymienne | Wkładka ustalająca | Klin | Śruba do klina | Klucz mimośrodowy | Klucz 6-kątny |
|---|---|---|---|---|---|
| SP..1203.. | R 257.9 - 114 | R 257 9 - 120 | 257.9 - 132 | 257 9 - 140 | 257.9 - 150 |
Dostępności są informacyjne na podstawie danych z firmy DOLFAMEX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
