Opis produktu
Właściwości i zastosowanie:
- Głowica do gwintowania składa się z oprawki do gwintowania i wkładek szybkowymiennych
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej
- Szybkowymienne wkładki wyposażone są w sprzęgło przeciążeniowe (w celu zapobiegania złamaniu się gwintownika)
- Stosowana podczas seryjnej pracy na wiertarkach, tokarkach, frezarkach, obrabiarkach ze sterowaniem numerycznym
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt na stożek Morse'a | MK4 |
| Zakres gwintu | M5 - M16 |
| D | 46 mm |
| D1 | 31,267 mm |
| d2 | 19 mm |
| L | 216 mm |
| L1 | 117,5 mm |
| Moment obrotowy | 46,3 Nm |
| Waga | 5,2 kg |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.

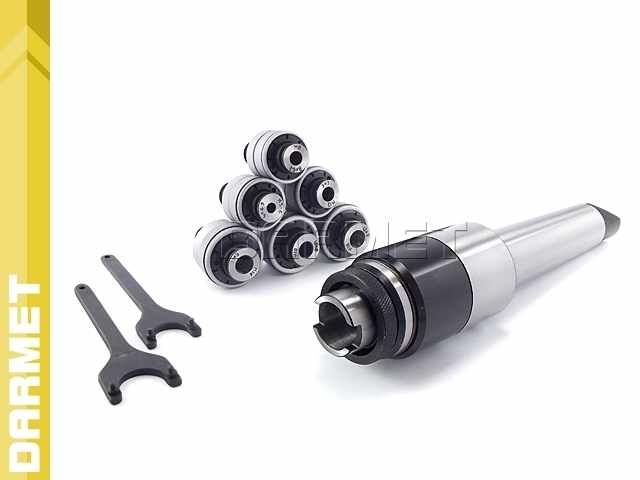

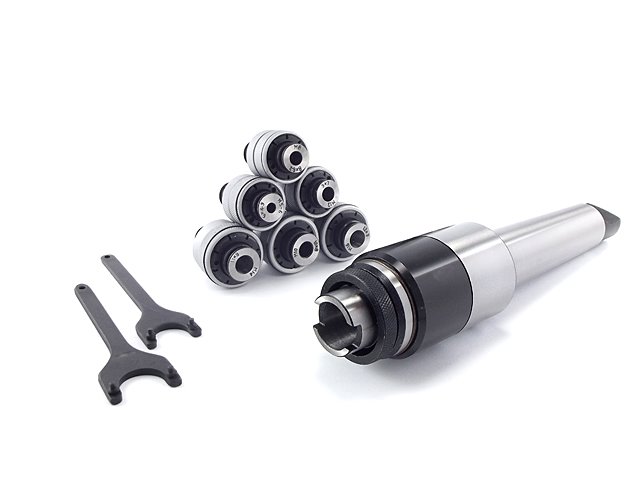

Wyposażenie:
| Oprawka do gwintowania | 1 szt. |
| Klucze | 2 szt. |
|
Wkładki szybkowymienne (gwint - d3 x a) |
M5-6 - 6x4,9 |
| M8 - 8x6,2 | |
| M10 - 10x8 | |
| M12 - 9x7 | |
| M14 - 11x9 | |
| M16 - 12x9 |
Zasada działania oprawki do gwintowania
