Opis produktu
Właściwości i zastosowanie:

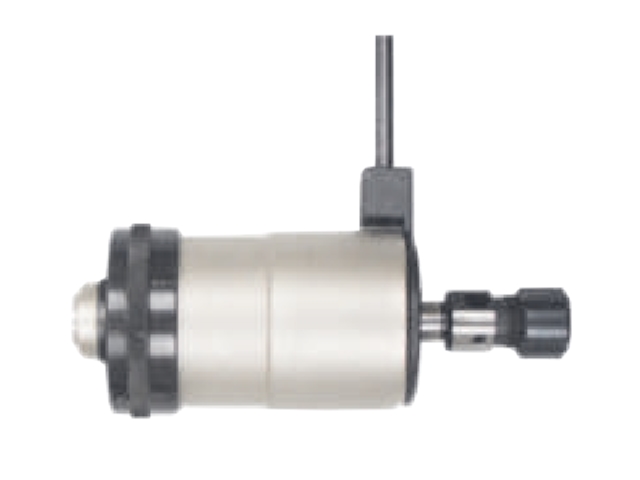

- Zestaw złożony ze trzpieni TM (2 szt.) do zamocowania w obrabiarce oraz tulejek typu RF (2 szt.) do mocowania gwintowników maszynowych, a całość pakowana jest w praktyczną walizkę z tworzyw sztucznych.
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej oraz ochrona przed przeciążeniem.
- Konstrukcja uchwytu umożliwia obrót głowicy w obie strony (zarówno do przodu, jak i do tyłu) bez konieczności zmiany kierunku obrotów wrzeciona obrabiarki.
- Zastosowanie: Używany do wykonywania gwintów prawoskrętnych na wiertarkach stołowych, wiertarkach stojakowych oraz na wszystkich maszynach posiadających posuw ręczny i nieodwracalny kierunek obrotów.
- Szybki bieg powrotny (przełożenie 1,75:1).
- Stosunek prędkości obr. właściwej do przeciwnej: 1 : 1,6.
- Uwaga! Gwintownica nie jest przeznaczona do pracy z wygniatakami.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| F | JT6 |
| Tulejka RF | RF15 |
| H | 134 mm |
| B | 55 mm |
| A | 23 mm |
|
Umax [obr/min] |
1500 |
| I | 1,6 |
| M | M2 ÷ M7 |
| W zestawie |
RF-tulejka: J116, J117 TM-trzpień: MK1, MK3 |
| Oznaczenie | R-OGN-JT6/RF15-Z |
Wyposażenie:
| Trzpień TM | 2 szt. |
| Tulejka RF | 2 szt. |
