Opis produktu
Właściwości i zastosowanie:

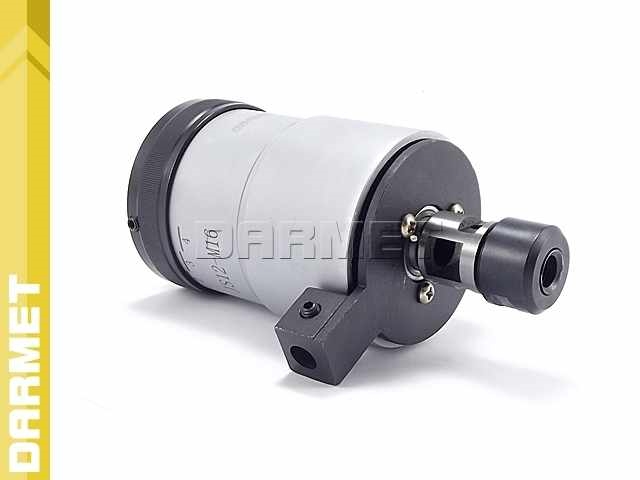

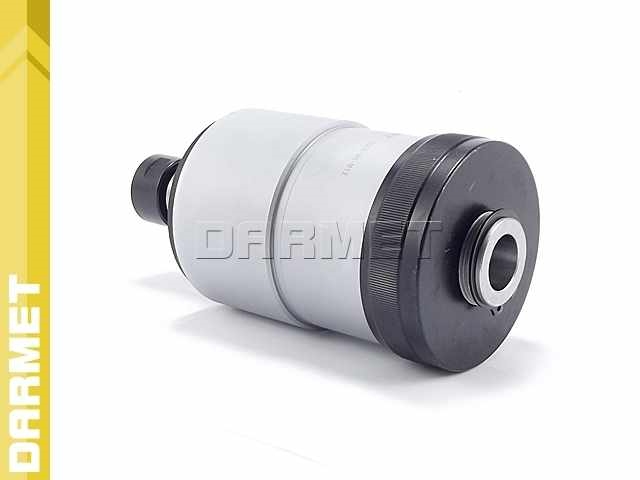

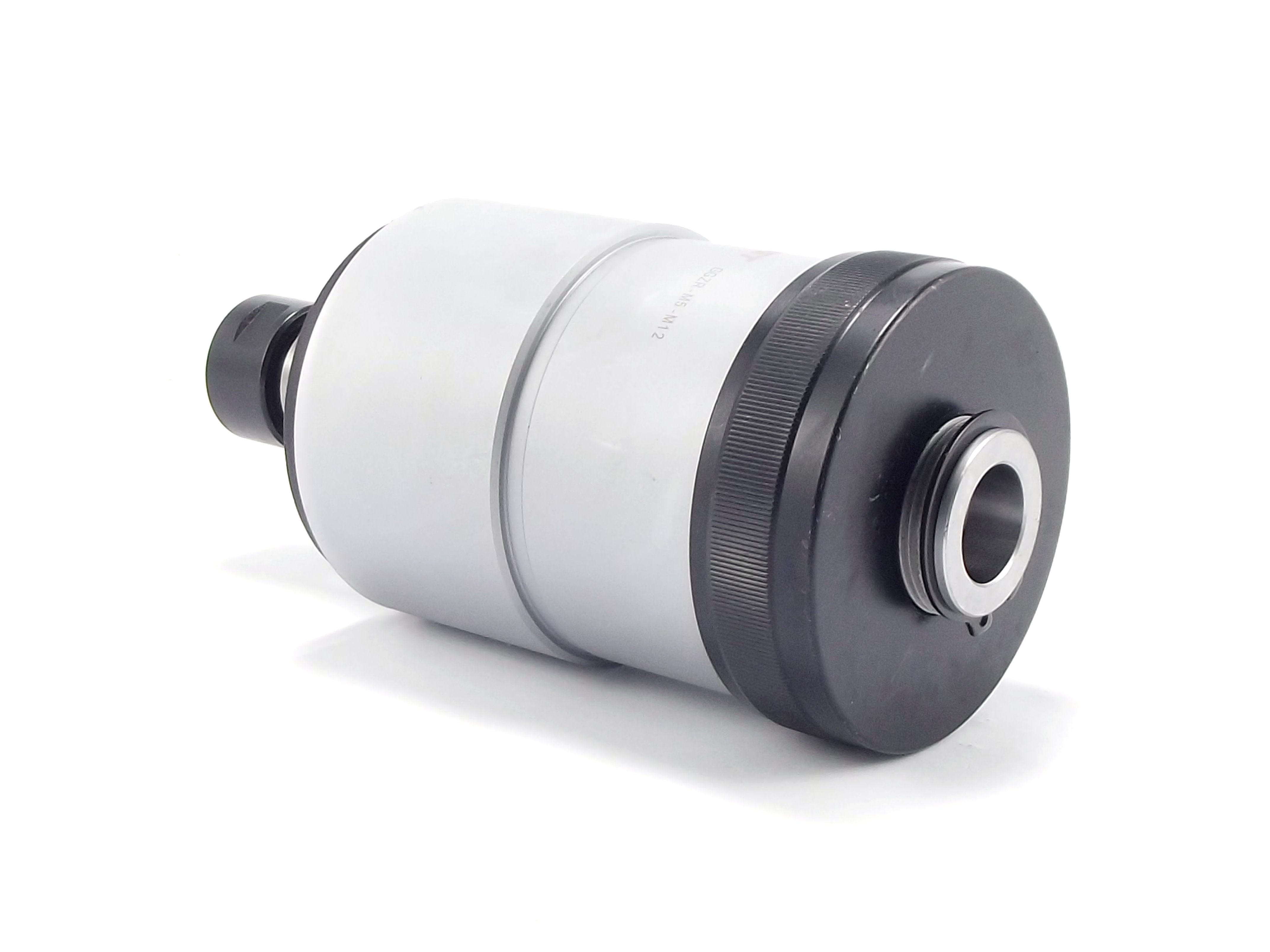

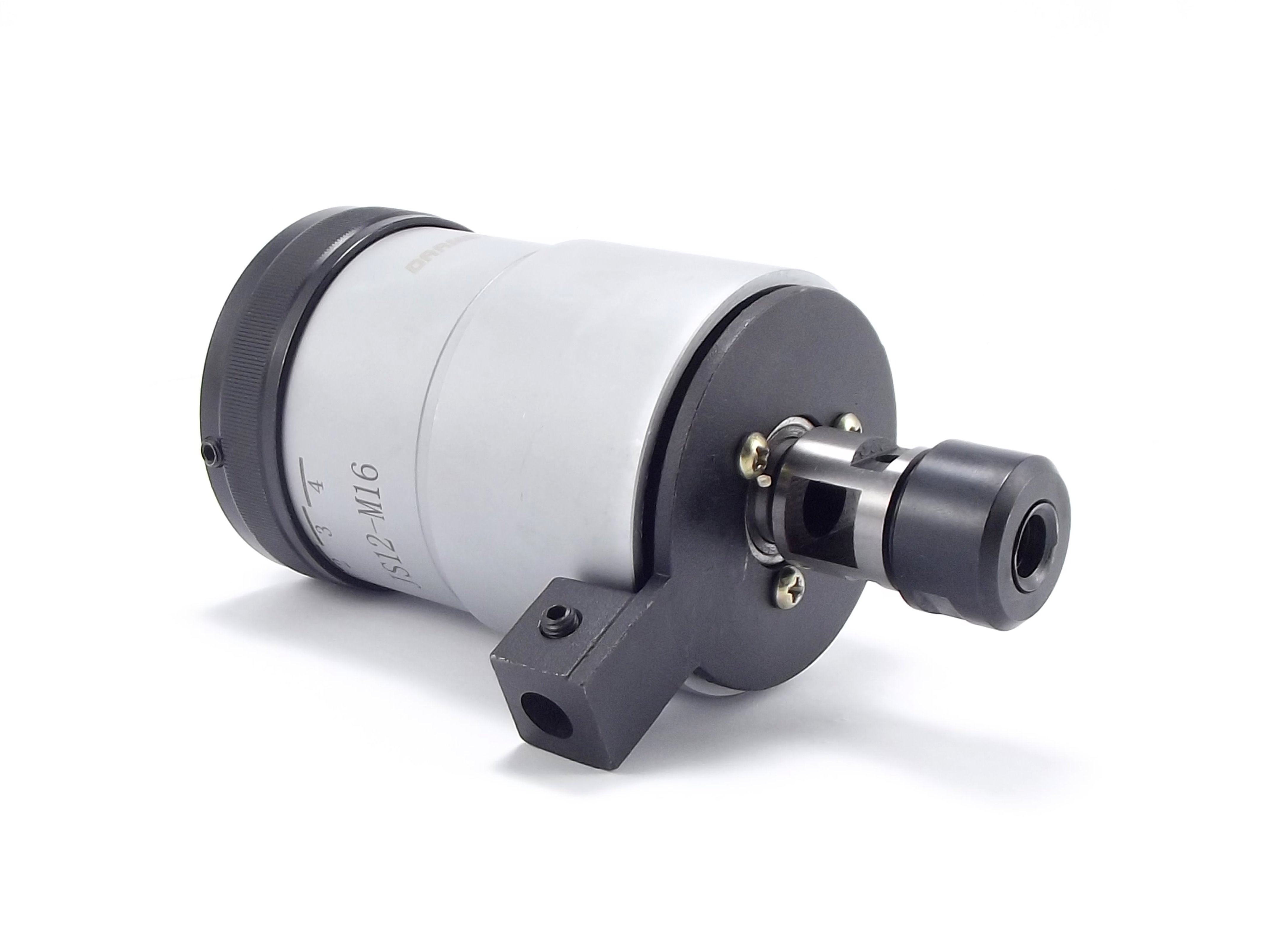

- Gwintownica samonawrotna złożona z uchwytu zaciskowego i elastycznych tulejek rubber-flex do zaciskania gwintowników maszynowych
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej oraz ochrona przed przeciążeniem
- 4 - pozycje regulacji momentu obrotowego
- Konstrukcja uchwytu zapewnia pracę głowicy z nawrotem (obracanie na przód i odwrotnie) nie ma potrzeby zmiany kierunku obracania się wrzeciona obrabiarki
- Zastosowanie: Do gwintu prawego wiertarek stołowych i stojakowych oraz wszystkich maszyn z posuwem ręcznym i nieodwracalnym kierunkiem obrotów
- Szybki bieg powrotny (przełożenie 1,75:1)
- Stosunek prędkości obr. właściwej do przeciwnej: 1 : 1,75
- Uwaga: gwintownica nie jest przeznaczona do pracy z wygniatakami
- Przy gwintowaniu należy używać specjalnych preparatów np. płynu Terebor
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Zakres gwintu | M5 - M12 |
| Wielkość kompensacji osiowej | 5 |
| Chwyt / gwint |
Morse 3 / M16 Morse 4 / M16 |
| Średnica zacisku | 3,5 - 7,0 mm 7,0 - 10,0 mm |
| Maksymalne obroty | 1000 obr./min |
| D | 28 mm |
| D1 | 75 mm |
| L | 164 mm |
| L1 | 114,5 mm |
| Waga | 4,5 kg |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Schemat operacyjny:

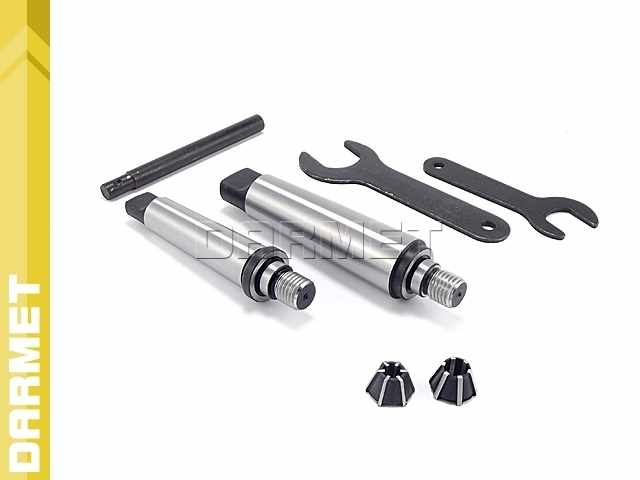

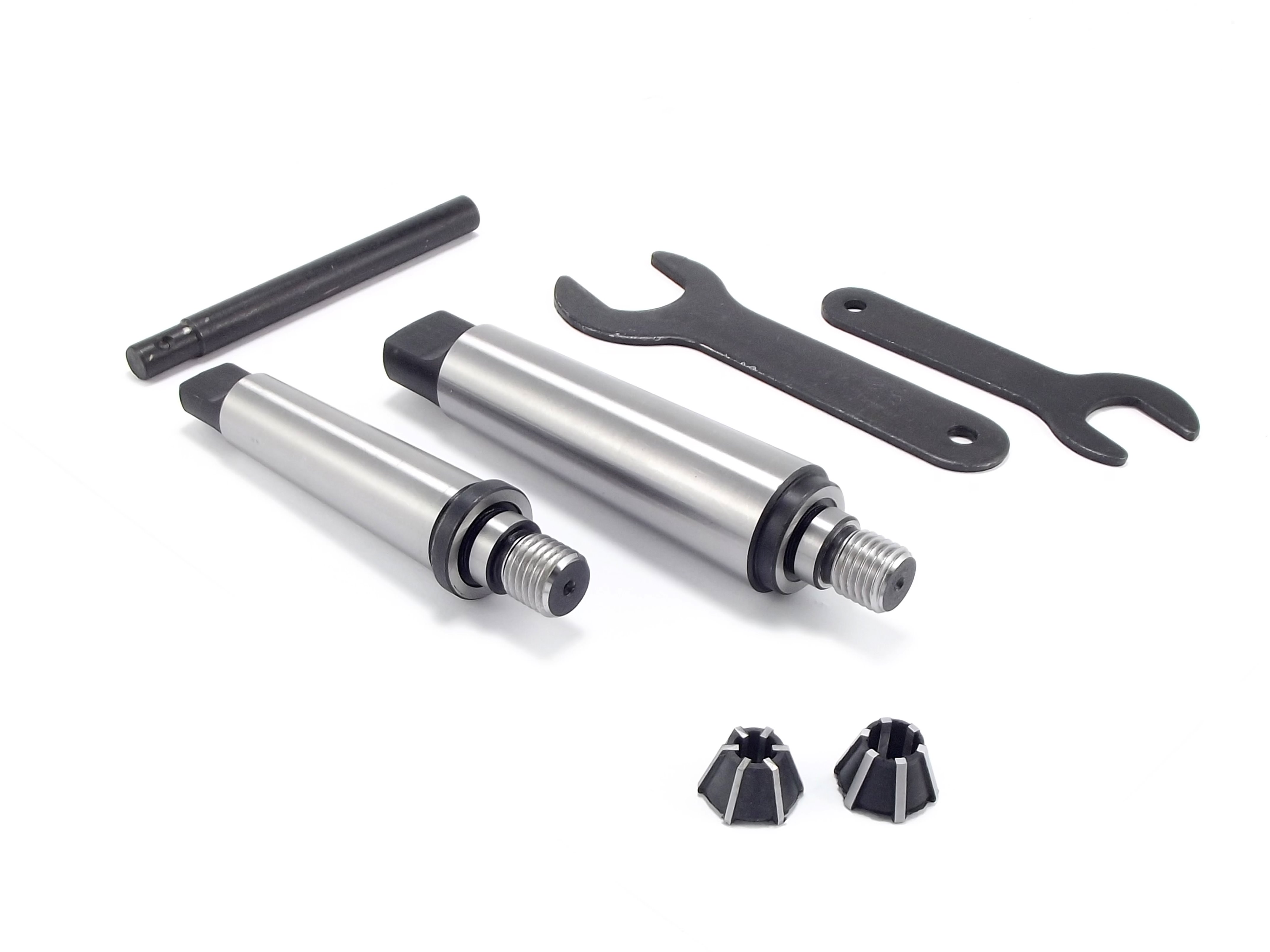

Wyposażenie:
| Uchwyt | 1 szt. |
| Chwyt na stożek Morse'a | 2 szt. |
| Zacisk RUBBERFLEX | 2 szt. |
| Cięgło hamulcowe | 1 szt. |
| Klucz | 3 szt. |
