Opis produktu
Właściwości i zastosowanie:

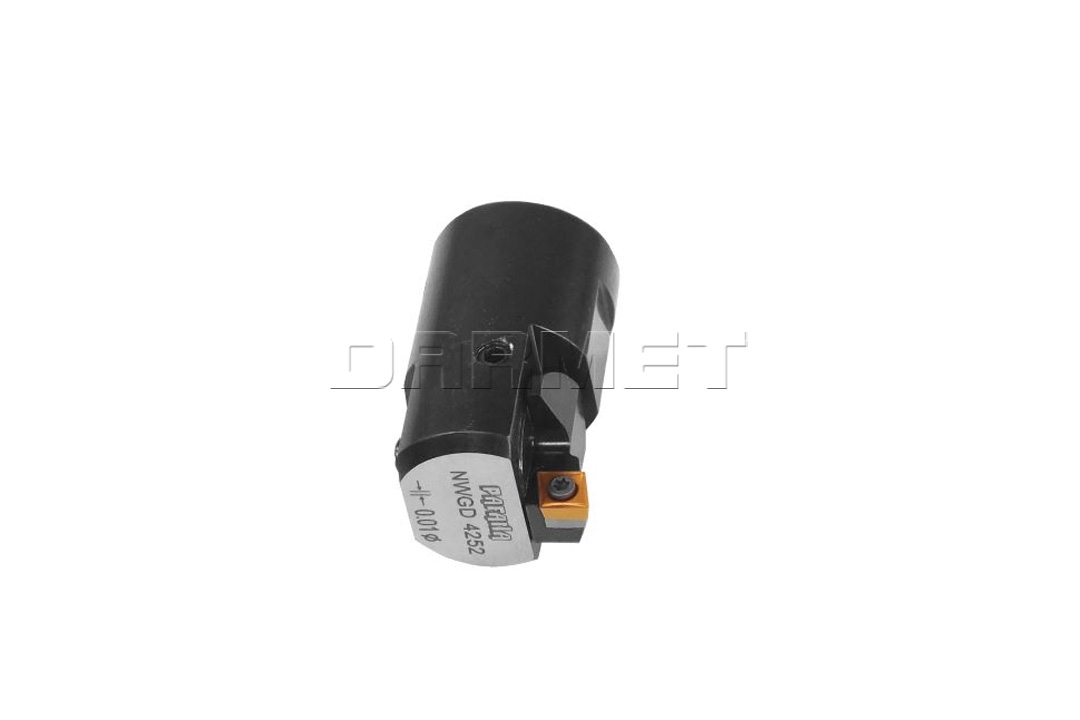

- Głowica wytaczarska NWGD4252.
- Głowica przeznaczona do dokładnej obróbki otworów przelotowych lub nieprzelotowych o średnicach 42 - 52 mm.
- Do głowicy pasują następujące płytki: CC..09T3..
- Głowice o zakresie średnic 34 - 52 mm należy łączyć z chwytami za pmocą przedłużek.
- Należy łaczyć głowicę z chwytem wyłącznie za pomocą przedłużek NWP... (NWP4070, NWP40140) .
-
Chwyt pasujący do głowicy NWGD4252:
- NWHA 40-50
- NWHA50-50
- NWHA40-63U
- NWHA50-63U
- NWBT40-50
- NWBT50-50
- NWBT40-63U
- NWBT50-63U
- NWHR40-50
- NWHR50-50
- NWHR40-63U
- NWHR50-63U
- NWMC5-63UR
- NWMC6-63UR
- NWHSKA63-63UR
- NWHSKA100-63UR
- Wytaczadła z systemem doprowadzenia chłodziwa do strefy obróbki.
- Kąt nachylenia płytki: 90o
- Uwaga: Przedmiotem sprzedaży jest głowica wytaczarska. Płytki, przedłużka oraz chwyt są sprzedawane oddzielnie !!!
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D | 42 - 52 | mm |
| a | 68 | mm |
| Waga | 0,560 | kg |
1. Głowica wytaczarska
2. Przedłużka
3. Chwyt
Połączenie z innymi częściami:
Modułowy system wytaczarski - PAFANA
