Opis produktu
Właściwości i zastosowanie:

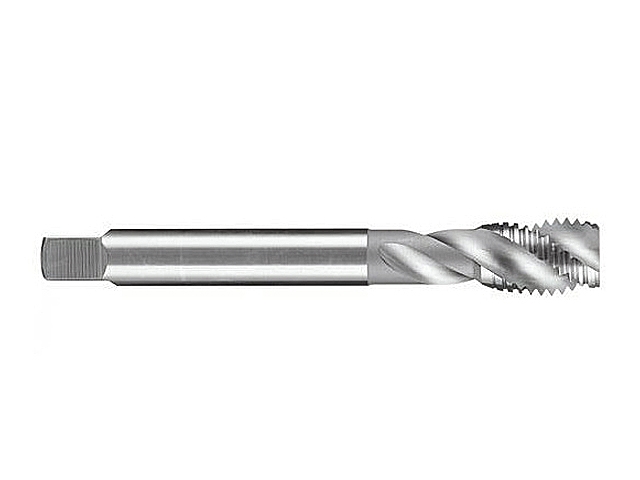

- Wysokowydajny gwintownik maszynowy do gwintu metrycznego drobnozwojnego M16 .
- Narzędzie wykonane ze stali szybkotnącej z zawartością kobaltu HSS-E wg normy DIN 374-C.
- Uniwersalny gwintownik maszynowy charakteryzuje się dobrą wytrzymałością.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Tolerancja: 6H
- Typ otworu: nieprzelotowy
- Skok gwintu: 1,0 mm
-
Gwintowniki maszynowe o wytrzymałości: Rm ≤ 850 [N/mm²] przeznaczone są do:
- stali magnetycznej miękkiej
- stali konstrukcyjnych, do nawęglania, automatowych
- stali węglowej
- stali stopowej ulepszonej
- aluminium/ magnez niestopowe
- stopów aluminium Al , Si <0,5%
- miedź niestopowa
- stopów miedzi, twardego mosiądzu oraz brązu
- Narzędzie przeznaczone jest do maszynowego nacinania gwintów wewnętrznych.
- Wykonanie: R40 - rowki wiórowe śrubowe prawe pod kątem nachylenia 40°
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | M16 |
| Skok | 1 mm |
| L1 | 100 mm |
| L2 | 15 mm |
| d2 | 12 mm |
| a (kwadrat) | 9 mm |
| Z (liczba rowków wiórowych) | 4 |
| Średnica wiertła pod gwintownik | 15 mm |
| Kod produktu | 6110MF16x1 |
