Opis produktu
Właściwości i zastosowanie:
- Wysokowydajny gwintownik drobnozwojny, zunifikowany (UNF, ANSI B-1.1) o wszechstronnym zastosowaniu.
- Wykorzystywany do pracy w następujących materiałach:
- stal,
- stal nierdzewna,
- żeliwo,
- metale nieżelazne.
- Do montowania w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie.
- Materiał: HSS-E - stal szybkotnąca kobaltowa.
- Wielowarstwowa powłoka TN2:
- TiN (azotek tytanu),
- TiAIN (azotek tytanu glinu).
- Typ otworu: przelotowy.
- Tolerancja: 2B.
- Nakrój: B / 4-5P.

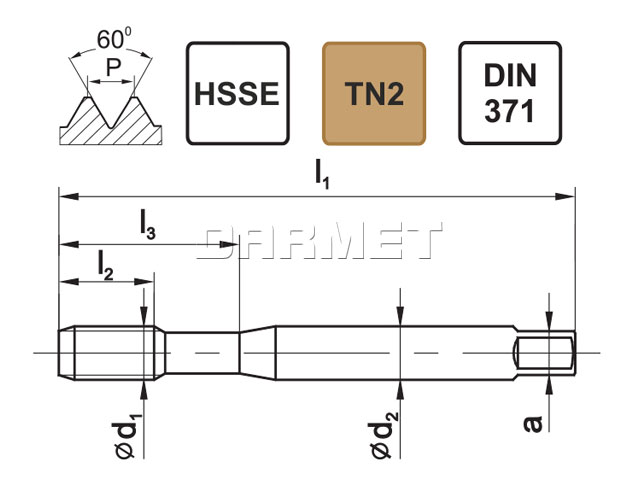

Dane techniczne:
| Parametr | Wartość |
|---|---|
| oznaczenie | C2-113X01-4227 |
| UNF | 1/4-28 |
| d1 | 6,350 mm |
| 1"/P | 28 |
| P | 0,907 mm |
| l1 | 80 mm |
| l2 | 18 mm |
| l2R40 | 10 mm |
| l3 | 30 mm |
| d2 | 7,0 mm |
| a | 5,5 mm |
| otwór | 5,50 mm |
| nakrój | B / 4-5P |
| tolerancja | 2B |
| typ | przelotowy |
Czy wiesz, że ...?
W XVIII i XIX wieku rzemieślnicy, zwłaszcza ci zajmujący się budową lokomotyw, broni palnej czy maszyn tekstylnych, często sami wykonywali gwintowniki i narzynki. Używali do tego tokarek, pilników oraz kuźni do hartowania narzędzi. Z biegiem czasu produkcja tych narzędzi stała się domeną wyspecjalizowanych firm – jedną z pierwszych był Joseph Clement, który od 1828 roku dostarczał profesjonalne gwintowniki.
Postęp technologiczny w drugiej połowie XIX wieku, w tym rozwój frezowania i szlifowania gwintów, usprawnił proces produkcji i wyparł ręczne techniki. Równolegle rozwijała się standaryzacja gwintów, co ułatwiło ich masowe zastosowanie.
W Stanach Zjednoczonych największym producentem gwintowników i narzynek była firma Greenfield Tap & Die (GTD) z Massachusetts. W czasie II wojny światowej była tak istotna dla wysiłków aliantów, że jej zakłady chroniono działami przeciwlotniczymi. Obecnie marka GTD należy do Widia Products Group.
W XVIII i XIX wieku rzemieślnicy, zwłaszcza ci zajmujący się budową lokomotyw, broni palnej czy maszyn tekstylnych, często sami wykonywali gwintowniki i narzynki. Używali do tego tokarek, pilników oraz kuźni do hartowania narzędzi. Z biegiem czasu produkcja tych narzędzi stała się domeną wyspecjalizowanych firm – jedną z pierwszych był Joseph Clement, który od 1828 roku dostarczał profesjonalne gwintowniki.
Postęp technologiczny w drugiej połowie XIX wieku, w tym rozwój frezowania i szlifowania gwintów, usprawnił proces produkcji i wyparł ręczne techniki. Równolegle rozwijała się standaryzacja gwintów, co ułatwiło ich masowe zastosowanie.
W Stanach Zjednoczonych największym producentem gwintowników i narzynek była firma Greenfield Tap & Die (GTD) z Massachusetts. W czasie II wojny światowej była tak istotna dla wysiłków aliantów, że jej zakłady chroniono działami przeciwlotniczymi. Obecnie marka GTD należy do Widia Products Group.
Katalog produktów firmy FANAR.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
