Opis produktu
Właściwości i zastosowanie:

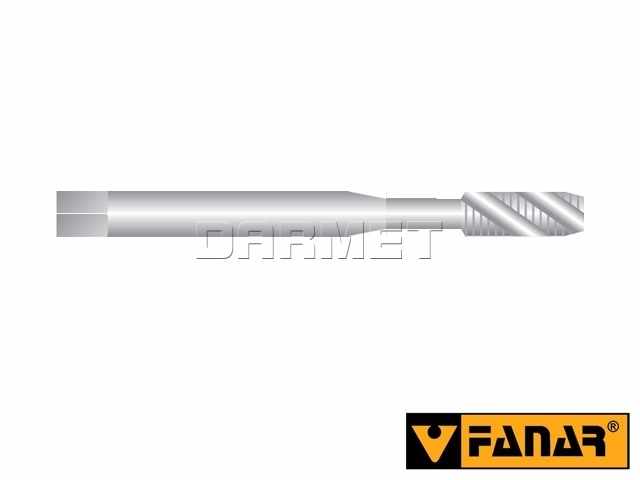

- Wysokowydajny gwintownik maszynowy z gwintem metrycznym M8.
- Materiał: HSSE - stal szybkotnąca kobaltowa.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Do obróbki następujących materiałów: żeliwa, stopy aluminium, stopy magnezu, stopy miedzi, stal konstrukcyjna węglowa, automatowa i niskostopowa o wytrzymałości 600 [N/mm2] ≤ Rm ≤ 800 [N/mm2].
- Montowany w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie (CNC).
- Typ otworu: nieprzelotowy.
- Tolerancja: ISO3 (6G).
- Nakrój: prosty z długością nakroju 2 zwojów i kątem 15° (C / 2-3 P).
- Rozbieżne rowki spiralne R40.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M (d1) | M8 |
| P | 1,25 mm |
| l1 | 90 mm |
| l2R40 | 13 mm |
| l3 | 35 mm |
| d2 | 8,0 mm |
| chwyt (a): kwadrat | 6,2 mm |
| otwór pod gwint | 6,80 mm |
| waga | 0,1 kg |
| kod produktu | C2-511103-0080 |
Sprawdź naszą aplikację do gwintów metrycznych.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
