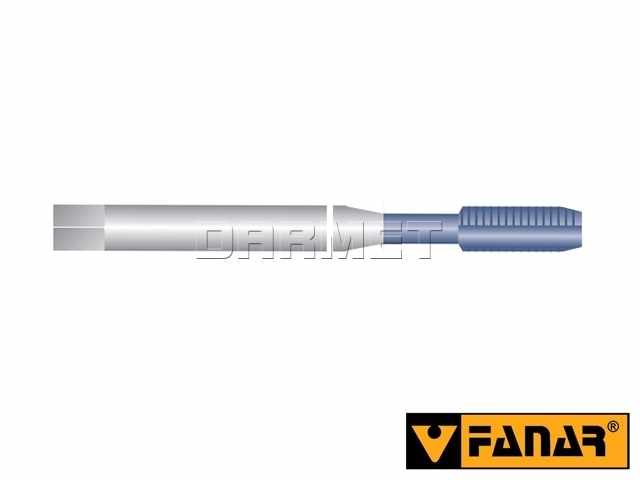

Opis produktu
Właściwości i zastosowanie:
- Materiał: HSSE - stal szybkotnąca kobaltowa
- Uniwersalna powłoka TiCN (Balinit B)
- Zastosowanie: Żeliwo szare, żeliwo sferoidalne ciągliwe. Rm ≤ 1000 [N/mm2]
- Typ otworu: nieprzelotowy
- Tolerancja: 6HX
- Nakrój: prosty z długością nakroju 2 zwojów i kątem 15° (C / 2P)
Dane techniczne:
| Parametr | Wartość | Jedn. |
|
|---|---|---|---|
| M (d1) | 5 | mm | |
| P | 0,8 | mm | |
| l1 | 70 | mm | |
| l2 | 14 | mm | |
| l3 | 25 | mm | |
| d2 | 6 | mm | |
| chwyt (a): kwadrat | 4,9 | mm | |
| otwór pod gwint | 4,2 | mm | |
| Waga | 0,1 | kg |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
