Opis produktu
Właściwości i zastosowanie:

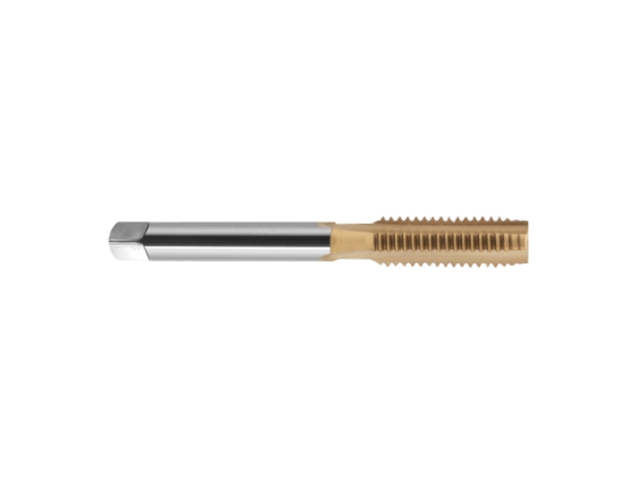

- Gwintownik do gwintów metrycznych ISO DIN-13.
- Przeznaczony do obróbki plastycznej stali i stali nierdzewnych o wytrzymałości Rm ≤ 1000 [N/mm2].
- Powłoka TiAlN oraz TN2 - redukcja tarcia i ochrona przed zużyciem.
- Nakrój ~3P.
- Wykonany ze stali szybkotnącej z zawartością kobaltu (HSS-E)
- Gwintownik świetnie sprawdzą się z oprawkami OGK.
Obrabiane materiały:
- stale i staliwa,
- stale nierdzewne,
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek gwintu | prawy |
| ⌀d1 | M3 |
| P | 0,50 mm |
| Tolerancja średnicy podziałowej | 6HX |
| l1 | 40 mm |
| l2 | 10 mm |
| l3 | 18 mm |
| ⌀d2 | 3,5 mm |
| a | 2,7 mm |
| Średnica otworu | 2,5 mm |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Sprawdź naszą aplikację do gwintów metrycznych.
