Opis:

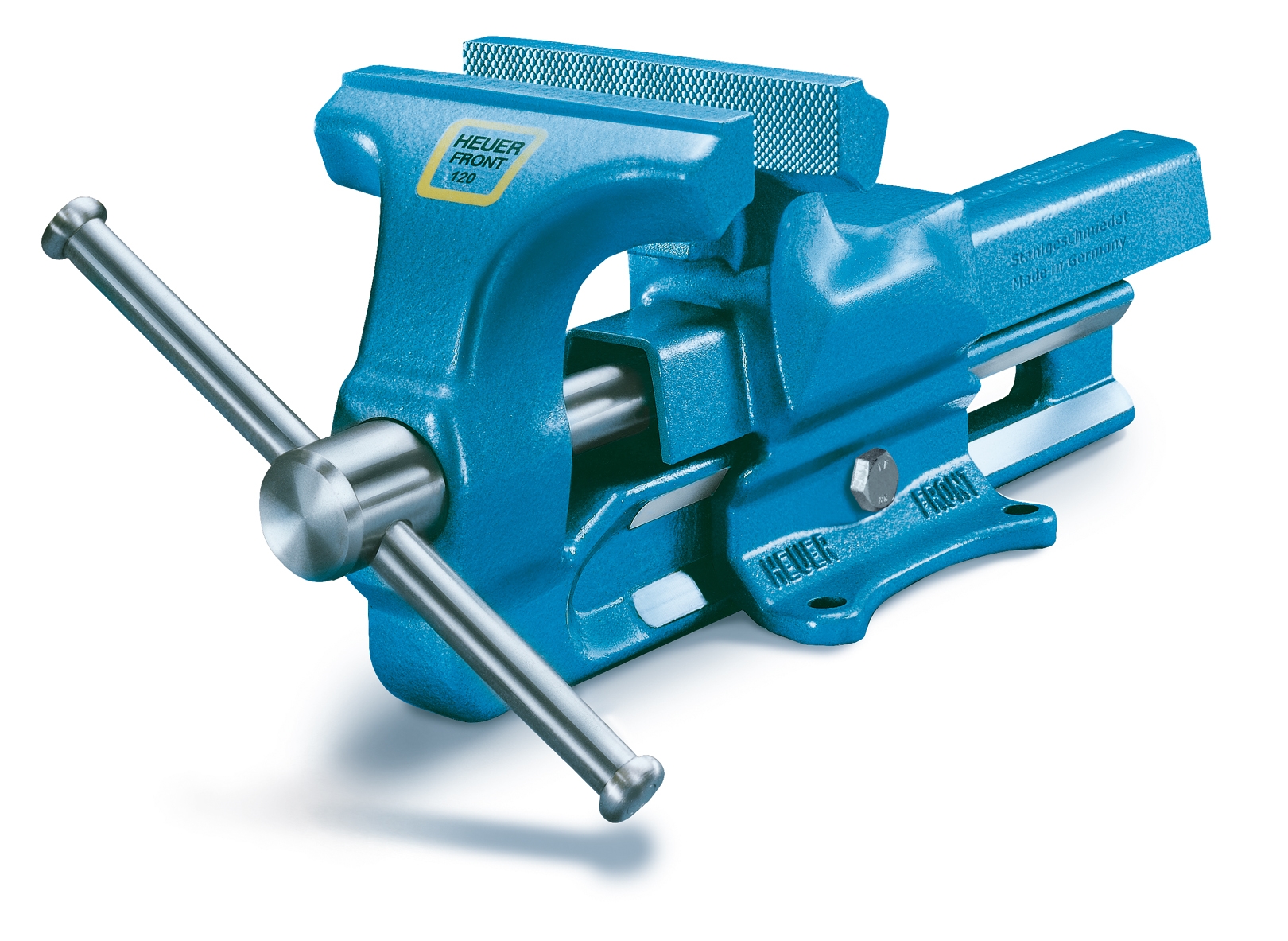

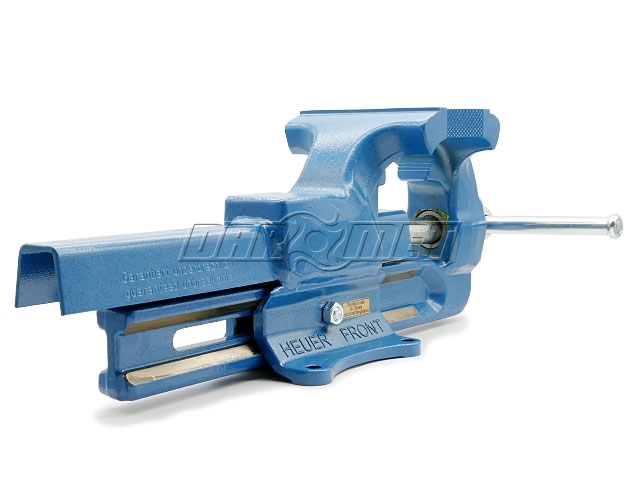

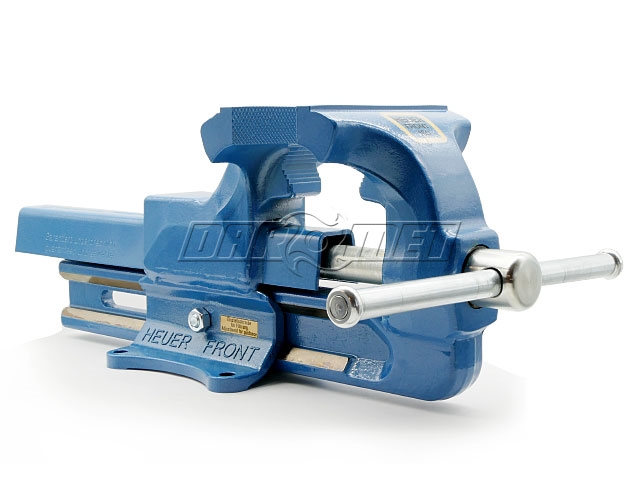

Imadło ślusarskie HEUER 160 mm jest precyzyjnym narzędziem o wysokiej jakości - Made In Germany. W całości wykute ze stali, gwarancja niełamliwości. Dzięki swoim doskonałym, indywidualnym komponentom przytłacza całkowicie swoją: niezawodnością, trwałością i precyzją. Wąska i kuta matrycowo szyna prowadząca oferuje w modelu 100160 daje możliwość mocowania przedmiotów na głębokość 100 mm.
Podwójna prowadnica pryzmatyczna jest optymalnie chroniona przed uszkodzeniami i zabrudzeniami. Duże, obrobione ze wszystkich stron powierzchnie prowadzące gwarantują stale precyzyjny i łagodny ruch szyny prowadzącej, niezbędny do dokładnego mocowania delikatnych elementów. Kolejną zaletą jest chronione precyzyjne łożysko wrzeciona z podwójnym gwintem trapezowym. Zanitowane pierścienie zabezpieczające na kluczu wrzecionowym (rękojeści) zapewniają niezbędne bezpieczeństwo. Kowadełko jest zintegrowane z tylną szczęką.
Imadło można dodatkowo wyposażyć w:
- podstawę obrotową,
- wysięgnik,
- kolumnę,
- uchwyt składany.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Szerokość szczęk | 160 mm |
| Otwarcie szczęk | 225 mm |
| Głębokość mocowania | 100 mm |
| Średnica mocowanej rury | 27 - 100 mm |
| Waga | 27,0 kg |
| Numer katalogowy | 100 160 |
Budowa:
1. Klucz wrzecionowy z przynitowanymi pierścieniami zabezpieczającymi

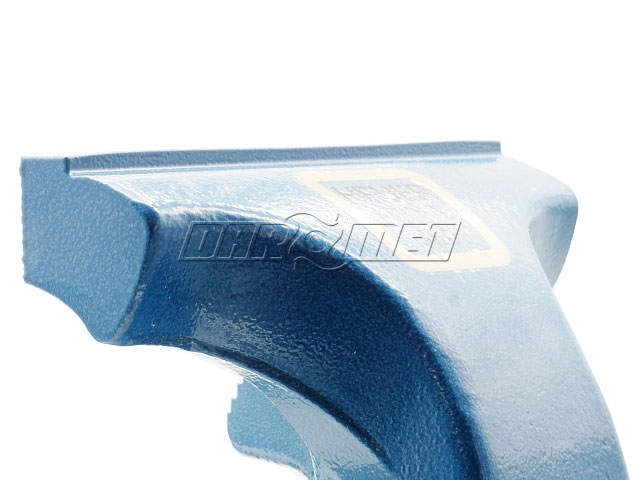

2. Szczęka przednia kuta matrycowo
3. Chronione precyzyjne łożysko wrzeciona
4. Niewymienne szczęki zaciskowe hartowane powierzchniowo
5. Wąskie, ale stabilne prowadnice (kute matrycowo) zapewniają większą głębokość mocowania

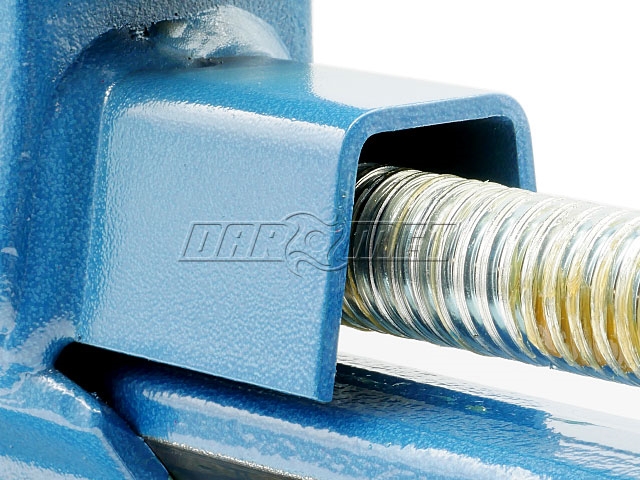

6. Duża i optymalnie rozłożona siła zacisku dzięki centralnie umieszczonemu i ocynkowanemu galwanicznie trzpieniowi z podwójnym, walcowanym gwintem trapezowym, zapewniającym wysoką wytrzymałość i ochronę przed korozją.

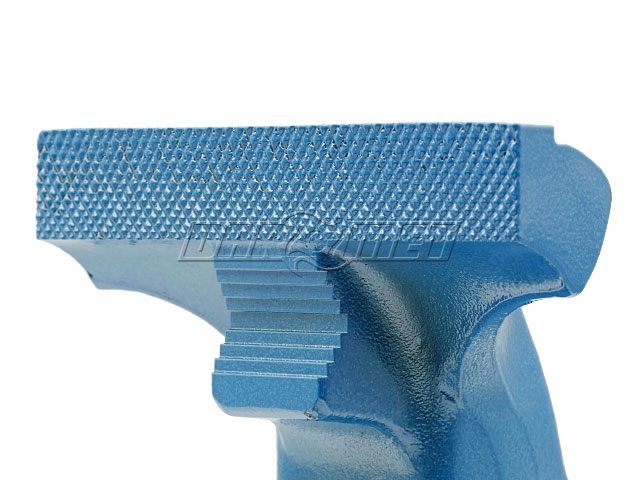

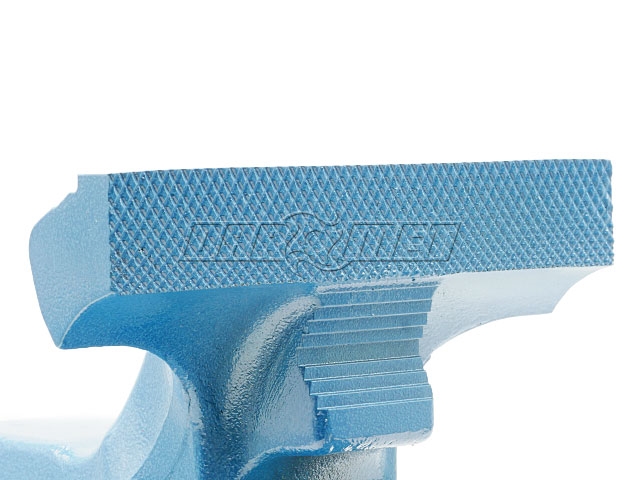

7. W standardzie hartowane szczęki do chwytania rur
8. Kuta matrycowo szczęka tylna ze specjalnie uformowanym kowadłem (42x38 mm)
9. Mocna, kuta nakrętka wrzeciona
10. Kute matrycowo podstawa prowadząca
11. Prowadnica regulowana za pomocą centralnie umieszczonej śruby
12. Dwupryzmowa szyna prowadząca zapobiegająca zanieczyszczeniu i uszkodzeniom. Duże powierzchnie prowadnic poddane obróbce mechanicznej gwarantują precyzję i długą żywotność
Typoszereg imadeł HEUER z serii Standard
