Opis produktu
Właściwości i zastosowanie:

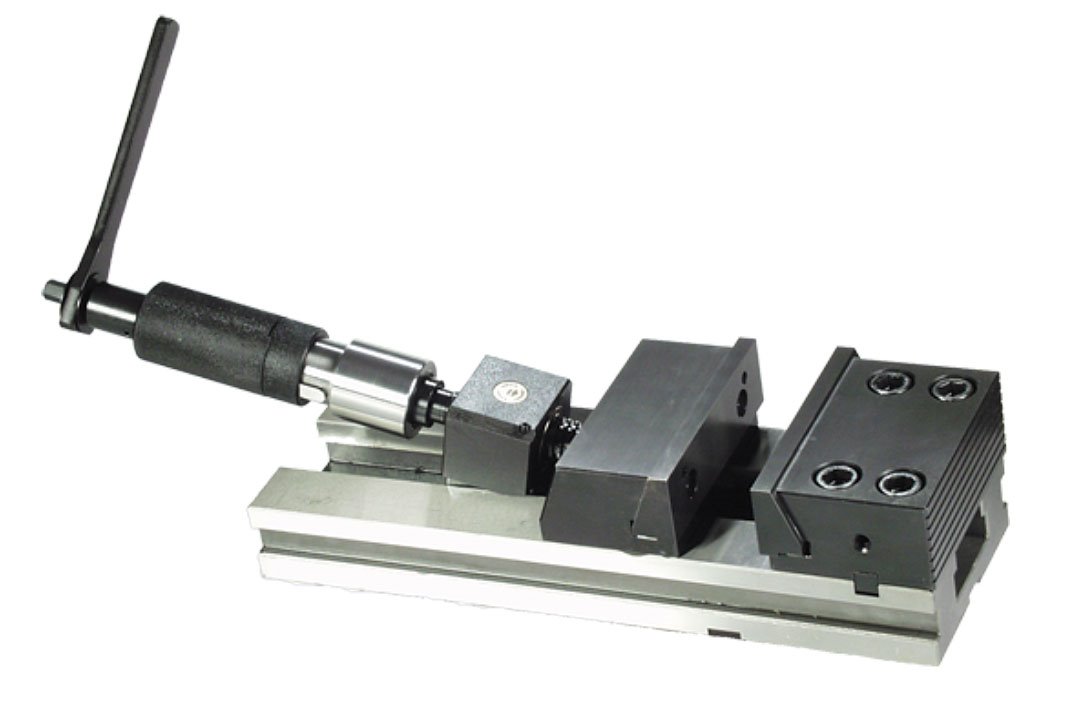

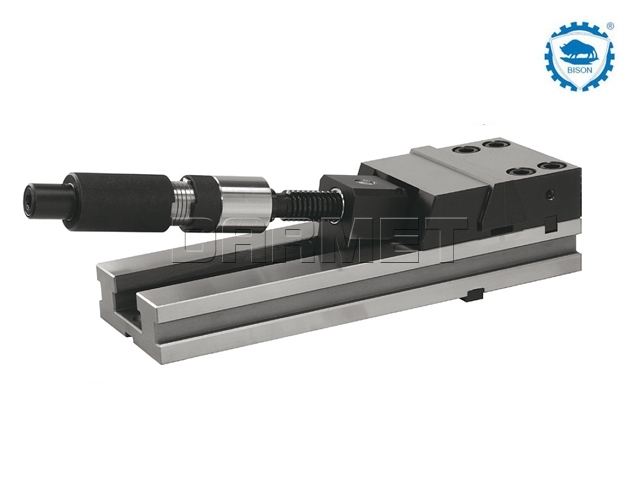

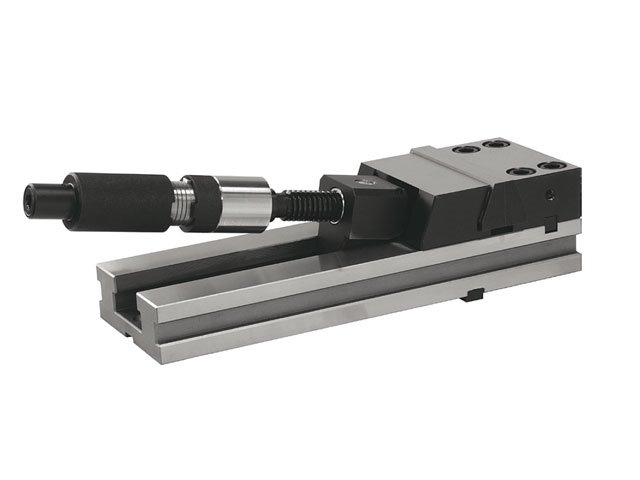

- Imadło precyzyjne wyposażone w śrubę ze wspomaganiem hydraulicznym, której zastosowanie pozwala uzyskać dużą siłę zacisku i pewność mocowania przy małym wysiłku obsługującego.
- Wysoka powtarzalność pozycjonowania przedmiotów mocowanych.
- Szczęka stała odwracalna.
- Szczęka ruchoma szybko przestawna, samonastawna (pływająca).
- Możliwość stosowania zamiennych wkładek szczękowych.
- Możliwość ustawienia imadła na podstawie obrotowej.
- Wykonane z wysokogatunkowej stali stopowej, stabilizowane i hartowane.
- Przeznaczone do precyzyjnych prac frezarskich i szlifierskich, ma szerokie zastosowanie do obrabiarek CNC i standardowych, do pracy w zespołach, na paletach i pojedynczo.
- Imadła mogą być łączone.
- Wyposażenie standardowe: klucz, wpusty ustalające, łapy imadła, płytka prowadząca wahliwa.
- Instrukcja obsługi imadła Bison 6621.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 200 | mm |
| A | 165 | mm |
| B-0,02 | 61 | mm |
| C | 20 | mm |
| H | 121 | mm |
| L max. | 957 | mm |
| L1 | 635 | mm |
| L2 | 109,43 | mm |
| L3 | 38,07 | mm |
| a | 360 | mm |
| h | 60 | mm |
| k M6 | 18 | mm |
| Max. siła mocowania | 4500 | daN |
| Waga | 66,9 | kg |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
Instrukcje obsługi
