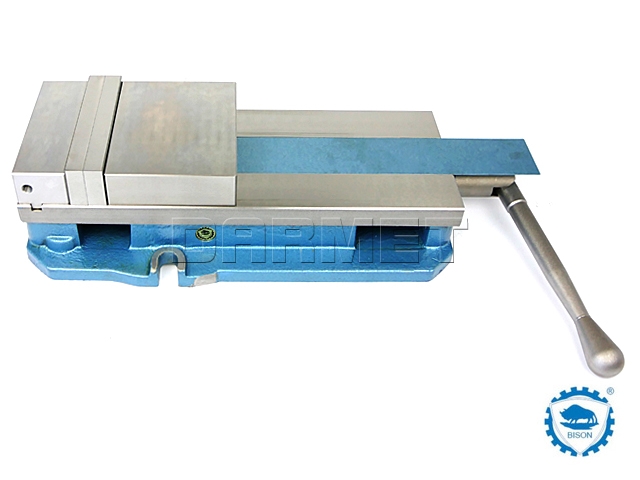

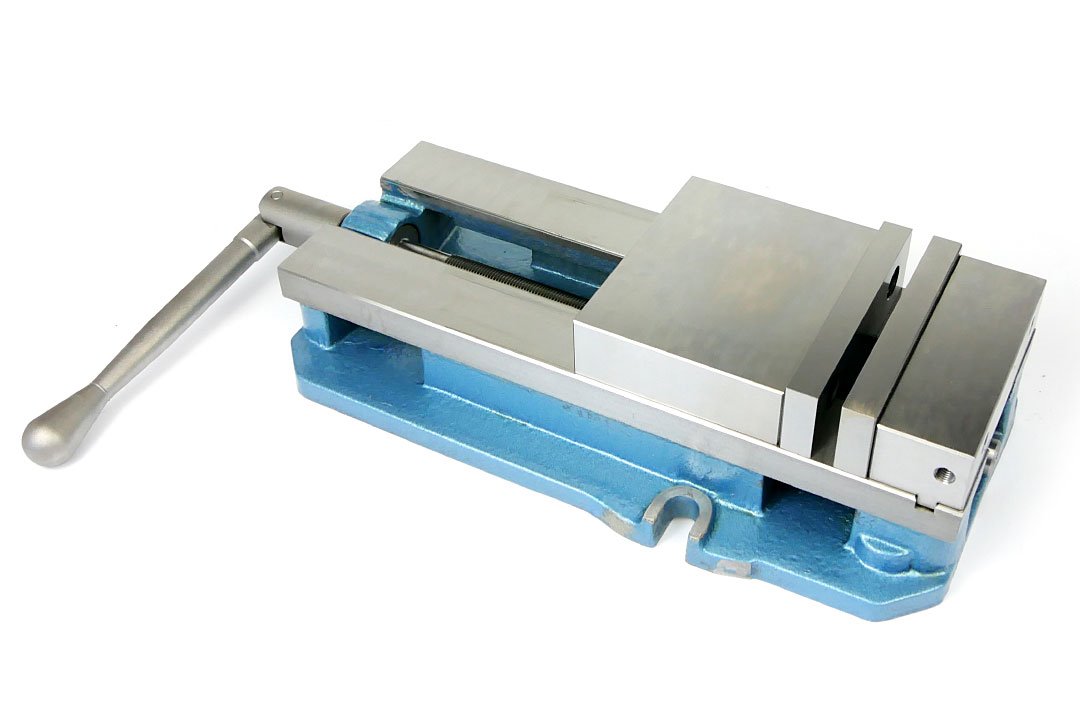

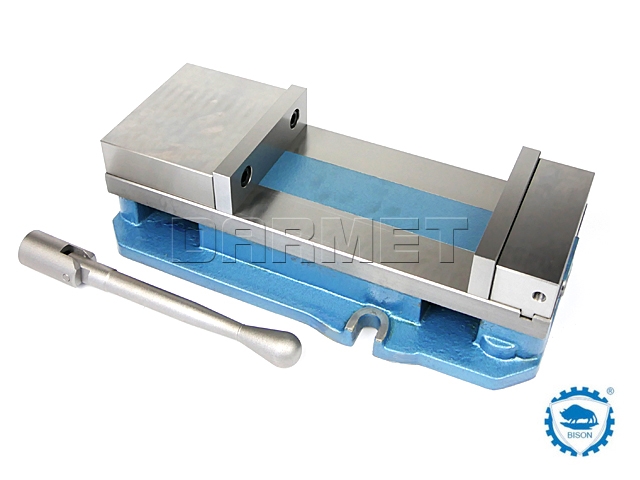

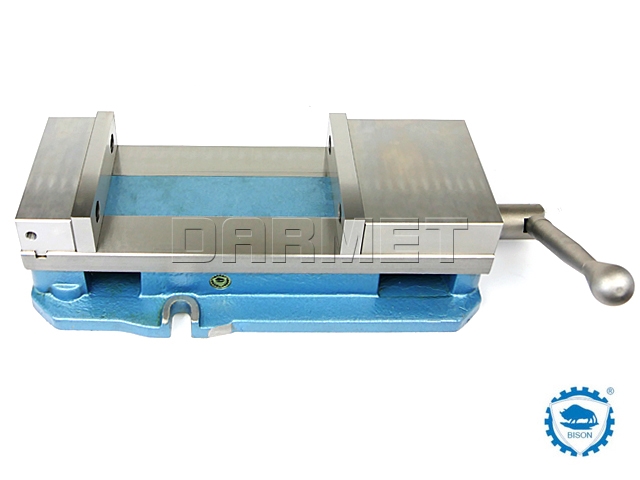

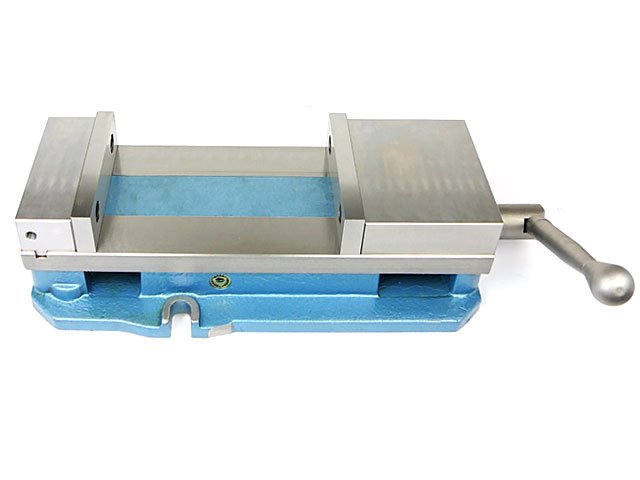

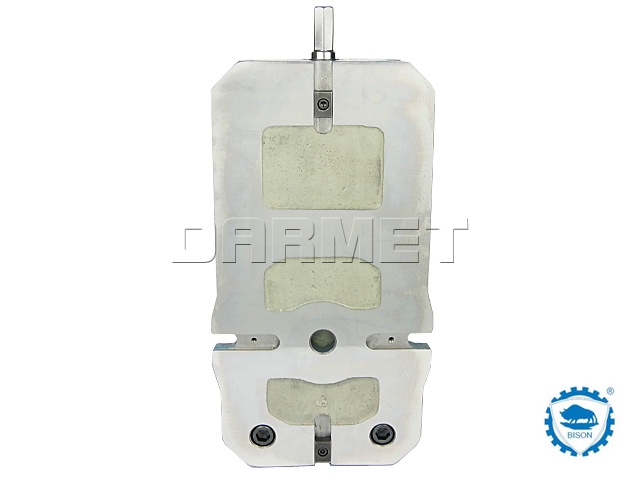

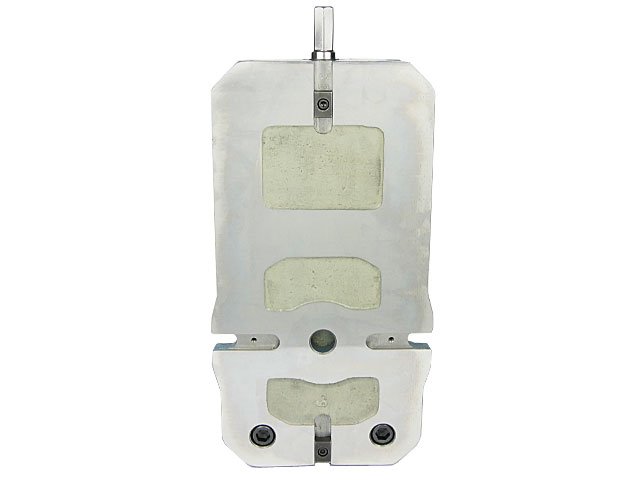

Opis produktu
Właściwości i zastosowanie:

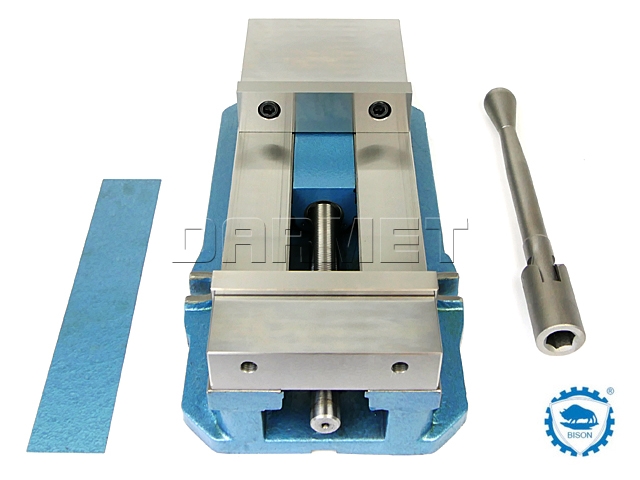

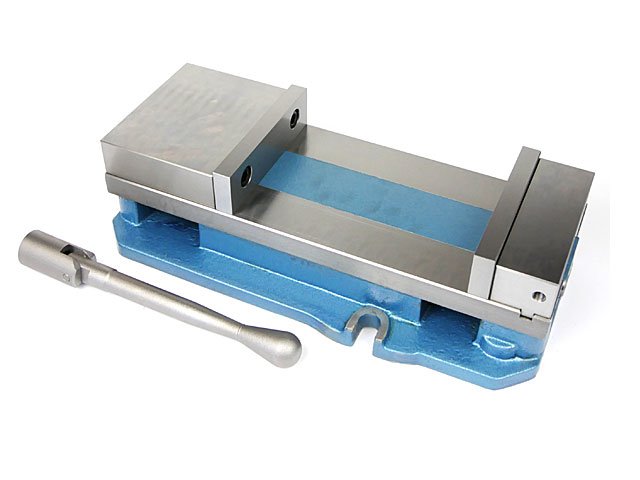

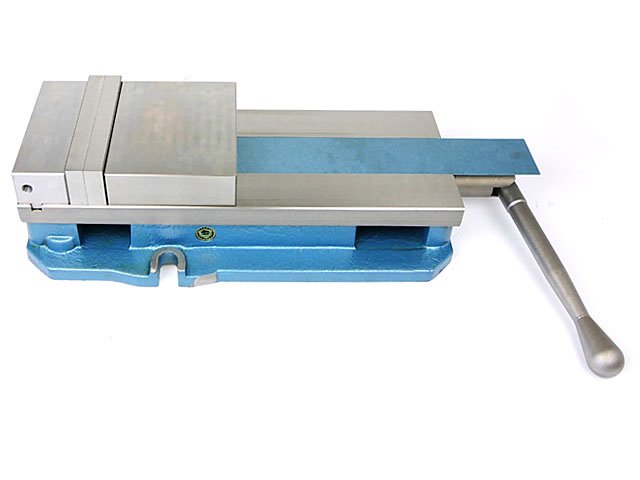

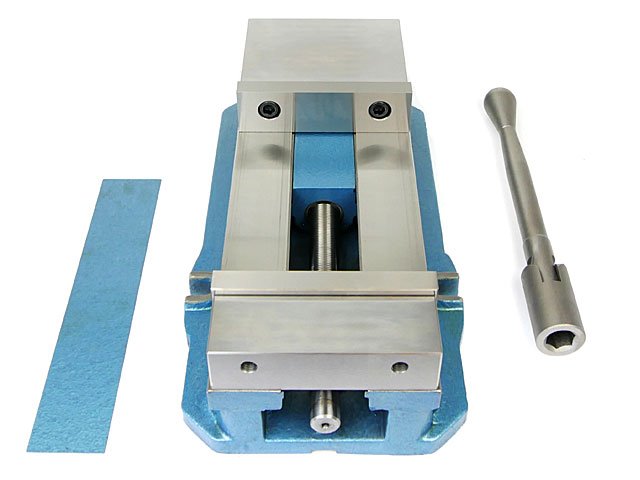

- Konstrukcja mechanizmu napędowego zapobiegająca podnoszeniu szczęki ruchomej podczas mocowania, powodująca docisk zamocowanego detalu do powierzchni bazowych imadła

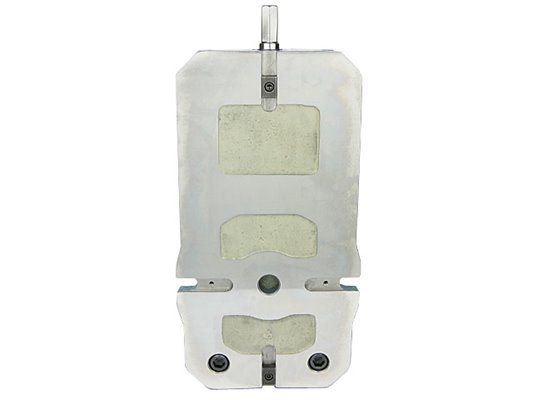

- Korpus imadła, szczęka ruchoma i obsada śruby pociągowej wykonane z wysokiej jakości żeliwa sferoidalnego (Rm>600MPa)
- Szczęka stała wykonana ze stali konstrukcyjnej wysokiej jakości
- Śruba pociągowa ze stali stopowej, ulepszana cieplnie na całej długości, dająca gwarancję długiej żywotności mechanizmu zaciskowego
- Wymienne stalowe wkładki szczękowe, hartowane indukcyjnie i szlifowane

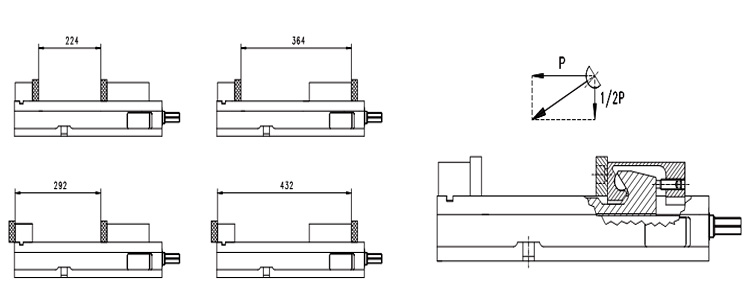

- Możliwość zamocowania wkładek szczękowych w 4 różnych wariantach, zwiększająca dodatkowo zakres mocowania przedmiotów obrabianych
- Wykonane dodatkowe powierzchnie bazowe na górnej powierzchni szczęki stałej i ruchomej, zwiększające możliwość mocowania różnych detali
- Zastosowanie łożyska oporowego zwiększa sprawność mechanizmu mocującego
- Imadło przeznaczone do wszelkiego rodzaju prac frezarskich, szlifierskich, wiertarskich itp. , wymagających wysokiej dokładności i pewności mocowania
- Ze względu na możliwość mocowania długich przedmiotów idealne do pracy w narzędziowniach

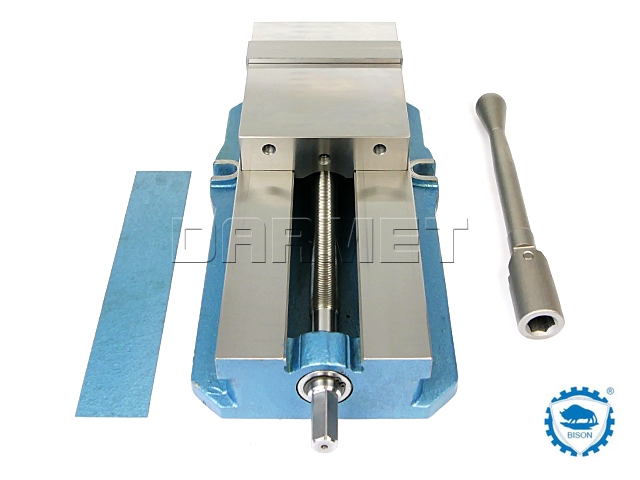

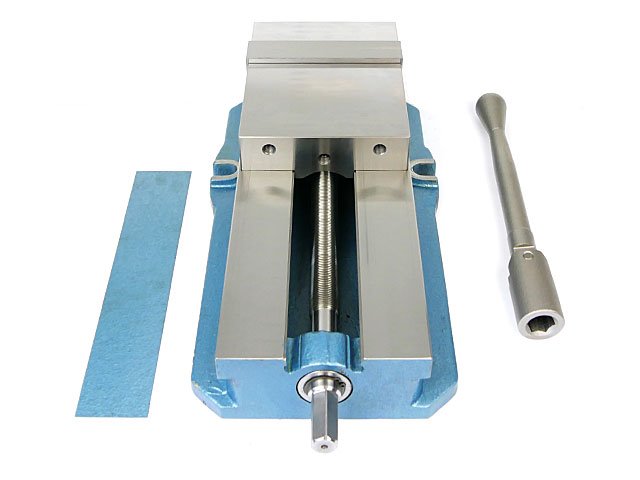

- Osłona chroni przed dostaniem się zanieczyszczeń między zwoje śruby

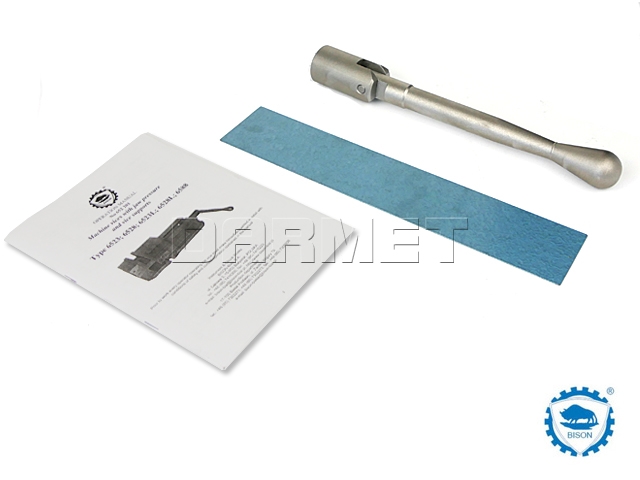

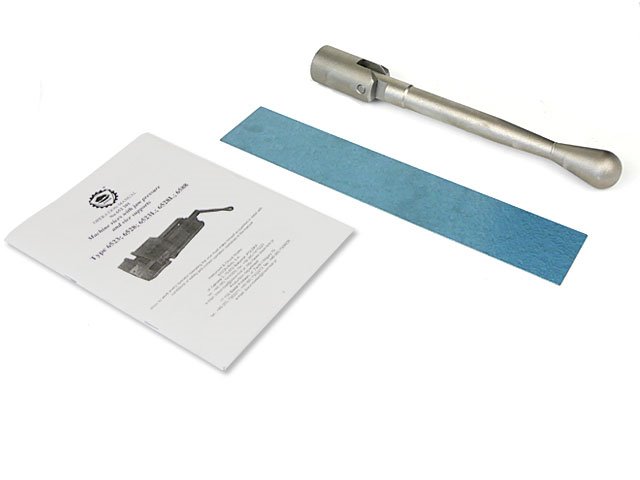

- Wyposażenie: korba, wpusty ustalające, osłona

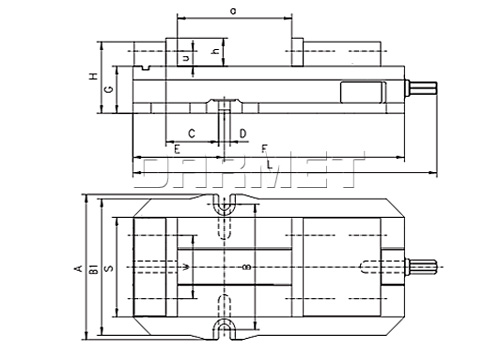

Dane techniczne:
Parametr | Wartość | Jedn. |
---|---|---|
S | 155 | mm |
A | 226 | mm |
B | 195 | mm |
B1 | 212 | mm |
C | 83 | mm |
D (H7) | 18 | mm |
E | 144 | mm |
F | 428 | mm |
G ±0,013 | 73,025 | mm |
H -0,08 | 111 | mm |
L | 479 | mm |
a | 224 | mm |
h | 44 | mm |
u | 23,8 | mm |
w | 98,4 | mm |
Max. siła mocowania | 4500 | daN |
Waga | 34,2 | kg |
