Opis produktu
Właściwości i zastosowanie:

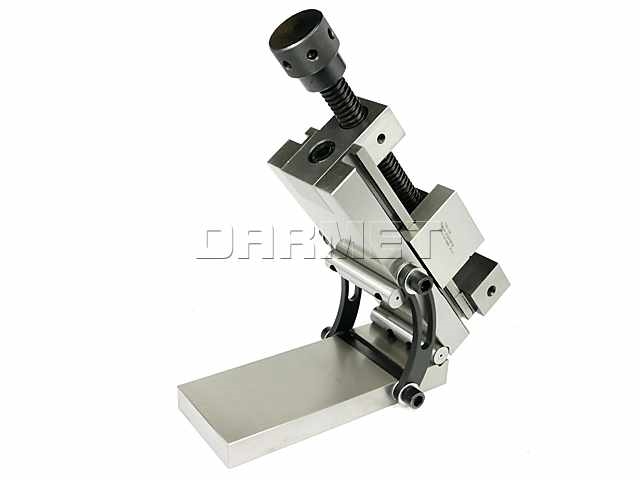

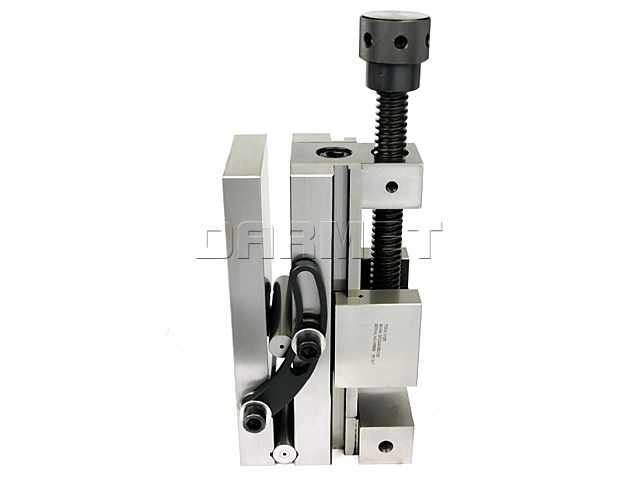

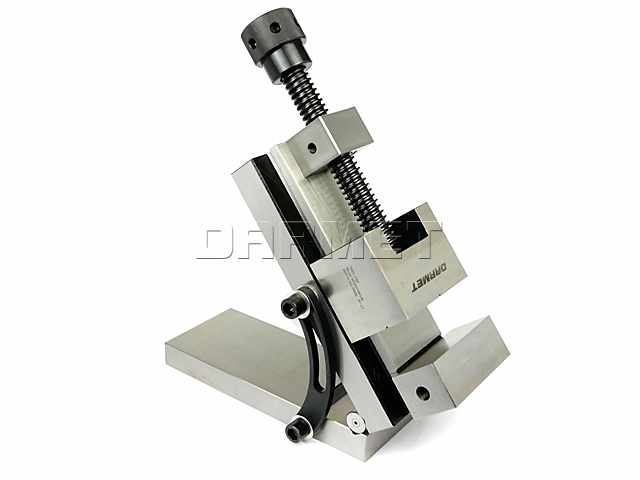

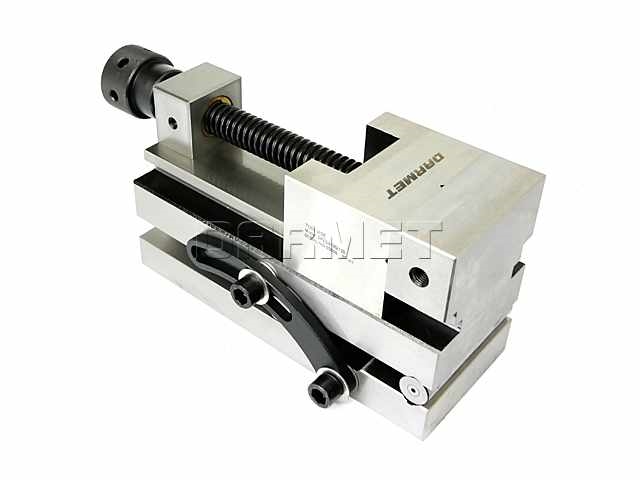

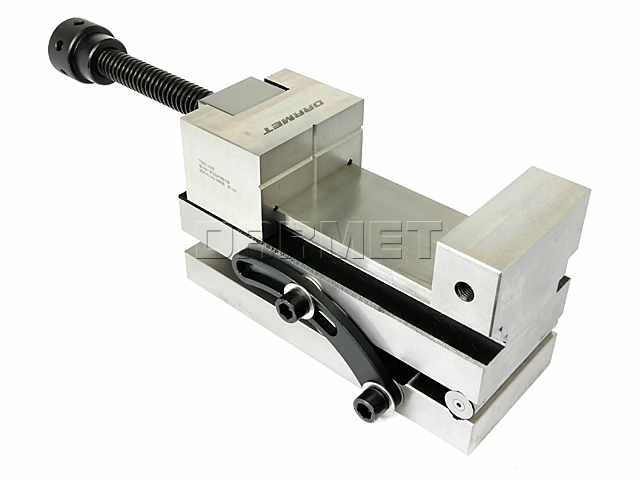

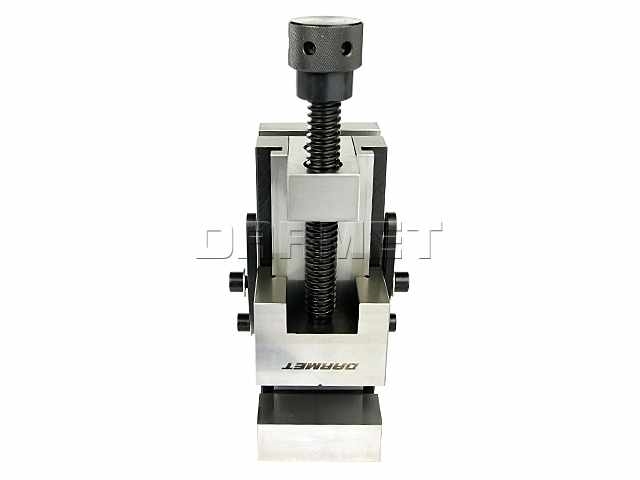

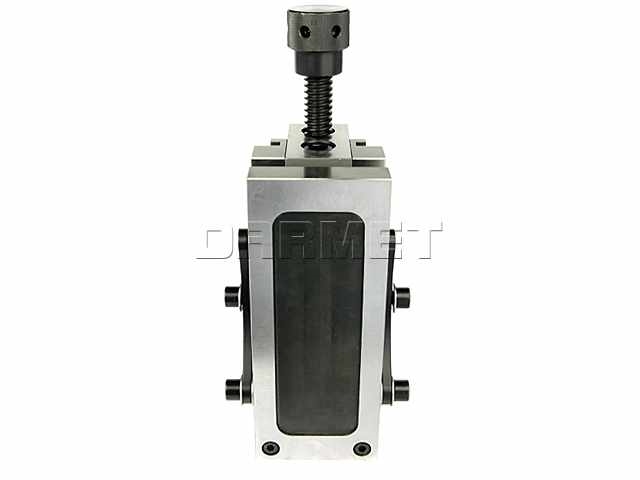

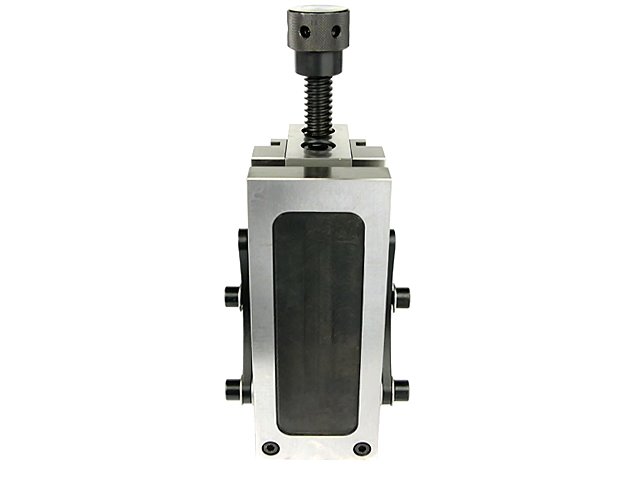

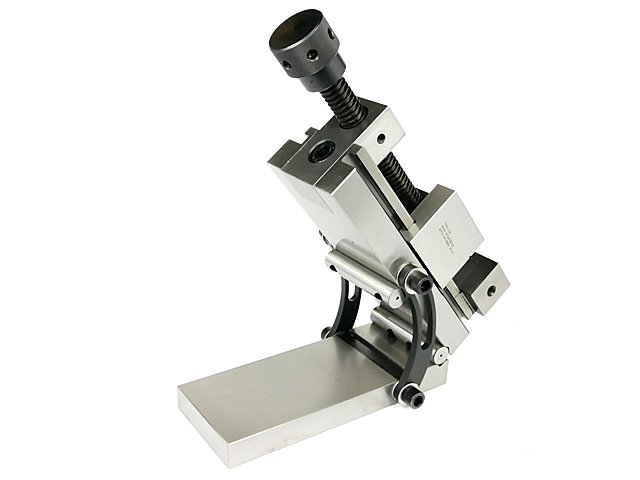

- Imadło precyzyjne sinusowe SPZSA stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających oraz przy dokładnych pomiarach i sprawdzeniach
- Wykonane z wysokojakościowej stali stopowej
- Twardość powierzchni roboczych 58-62 HRC
- Kąt nachylenia: 0 - 45°
- Ustawienie odpowiedniego kąta wykonujemy przy pomocy płytek wzorcowych
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 100 | mm |
| amax | 125 | mm |
| h | 45 | mm |
| H | 139,2 | mm |
| L | 245 | mm |
| l1 | 100±0,015 | mm |
| Średnica wałków | ø20h6 | mm |
| Waga | 18 | kg |
Parametry dokładności:
Przykład ustawienia kąta nachylenia:
| Dane: | Szukane: |
|
c = 100mm α = 45° sin45° = 0,7071 |
a = ? |
| Rozwiązanie: | |
|
sinα = a/c a = c*sinα a = 100*0,7071 a = 70,71[mm] |
|
Aby uzyskać kąt pochylenia 45° należy ułożyć stos płytek o wysokości 70,71 mm.
Tabela wartości funkcji trygonometrycznej sinus dla kątów ostrych
| α | sin α |
|---|---|
| 0° | 0 |
| 1° | 0.0175 |
| 2° | 0.0349 |
| 3° | 0.0523 |
| 4° | 0.0698 |
| 5° | 0.0872 |
| 6° | 0.1045 |
| 7° | 0.1219 |
| 8° | 0.1392 |
| 9° | 0.1564 |
| 10° | 0.1736 |
| 11° | 0.1908 |
| 12° | 0.2079 |
| 13° | 0.225 |
| 14° | 0.2419 |
| 15° | 0.2588 |
| 16° | 0.2756 |
| 17° | 0.2924 |
| 18° | 0.309 |
| 19° | 0.3256 |
| 20° | 0.342 |
| 21° | 0.3584 |
| 22° | 0.3746 |
| 23° | 0.3907 |
| 24° | 0.4067 |
| 25° | 0.4226 |
| 26° | 0.4384 |
| 27° | 0.454 |
| 28° | 0.4695 |
| 29° | 0.4848 |
| 30° | 0.5 |
| 31° | 0.515 |
| 32° | 0.5299 |
| 33° | 0.5446 |
| 34° | 0.5592 |
| 35° | 0.5736 |
| 36° | 0.5878 |
| 37° | 0.6018 |
| 38° | 0.6157 |
| 39° | 0.6293 |
| 40° | 0.6428 |
| 41° | 0.6561 |
| 42° | 0.6691 |
| 43° | 0.682 |
| 44° | 0.6947 |
| 45° | 0.7071 |
| 46° | 0.7193 |
| 47° | 0.7314 |
| 48° | 0.7431 |
| 49° | 0.7547 |
| 50° | 0.766 |
| 51° | 0.7771 |
| 52° | 0.788 |
| 53° | 0.7986 |
| 54° | 0.809 |
| 55° | 0.8192 |
| 56° | 0.829 |
| 57° | 0.8387 |
| 58° | 0.848 |
| 59° | 0.8572 |
| 60° | 0.866 |
| 61° | 0.8746 |
| 62° | 0.8829 |
| 63° | 0.891 |
| 64° | 0.8988 |
| 65° | 0.9063 |
| 66° | 0.9135 |
| 67° | 0.9205 |
| 68° | 0.9272 |
| 69° | 0.9336 |
| 70° | 0.9397 |
| 71° | 0.9455 |
| 72° | 0.9511 |
| 73° | 0.9563 |
| 74° | 0.9613 |
| 75° | 0.9659 |
| 76° | 0.9703 |
| 77° | 0.9744 |
| 78° | 0.9781 |
| 79° | 0.9816 |
| 80° | 0.9848 |
| 81° | 0.9877 |
| 82° | 0.9903 |
| 83° | 0.9925 |
| 84° | 0.9945 |
| 85° | 0.9962 |
| 86° | 0.9976 |
| 87° | 0.9986 |
| 88° | 0.9994 |
| 89° | 0.9998 |
| 90° | 1 |
