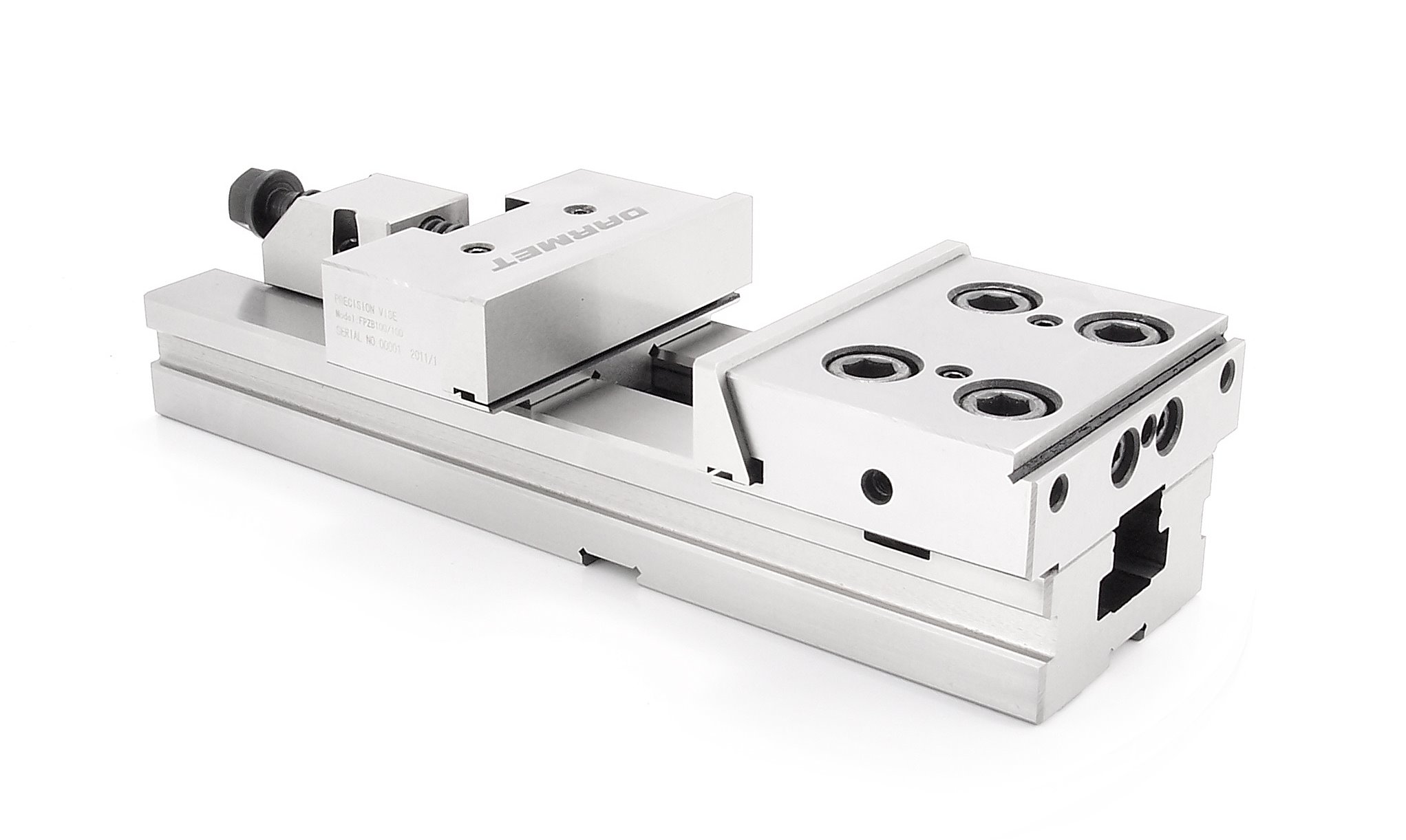

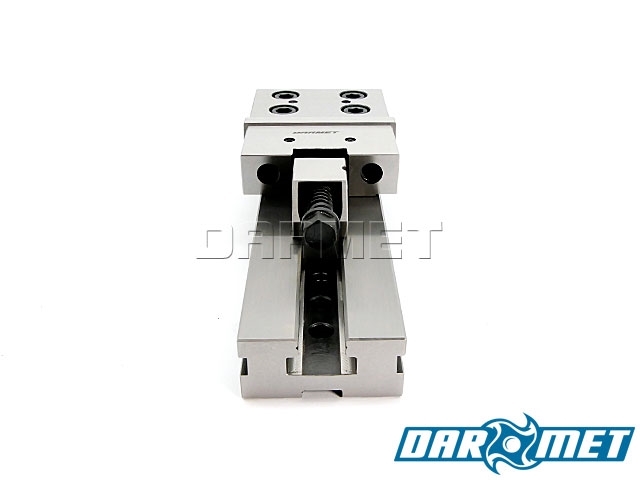

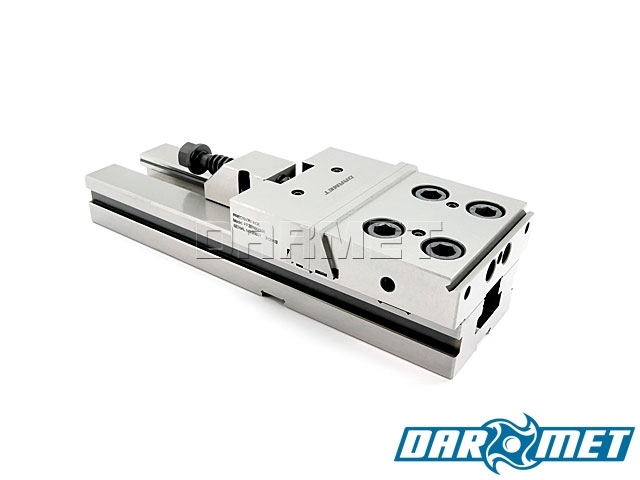

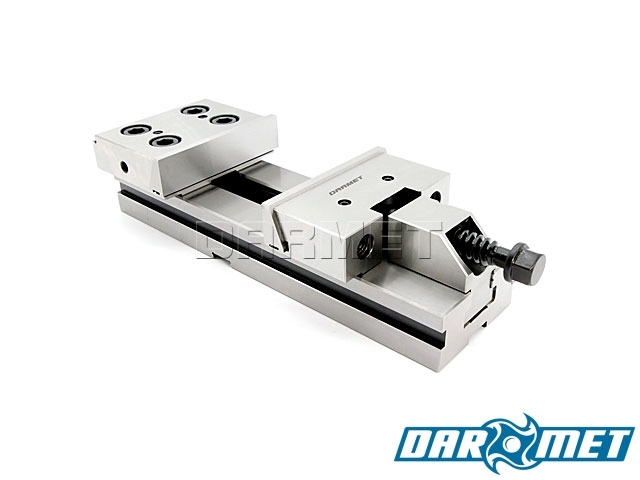

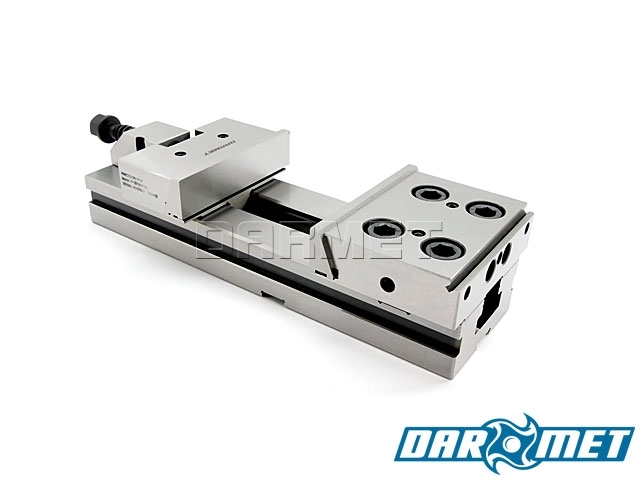

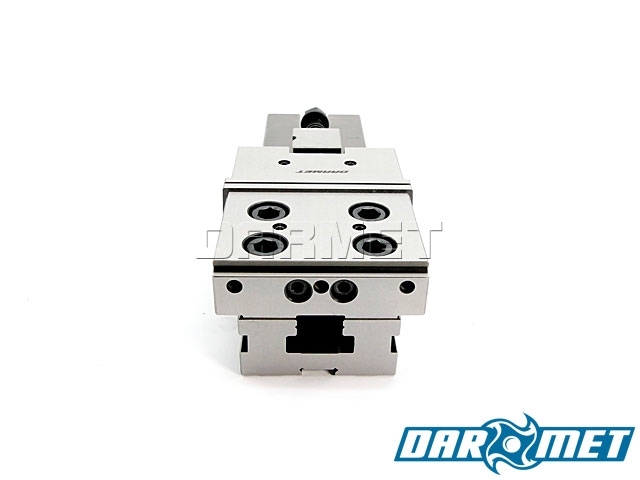

Opis produktu
Właściwości i zastosowanie:
- Imadło precyzyjne stalowe FPZB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obróbczych itp.
- W imadle można montować wymienne wkładki szczękowe FPZ100.
- Wykonane z wysokojakościowej stali stopowej.
- Twardość powierzchni roboczych 58 - 62 HRC.
- Odchyłka dopuszczalna na wysokości podstawy ± 0,01 mm, co pozwala stosować kilka imadeł razem.
- Imadło maszynowe można zamontować na podstawie obrotowej POZ100P uzyskując obrót o 360°.

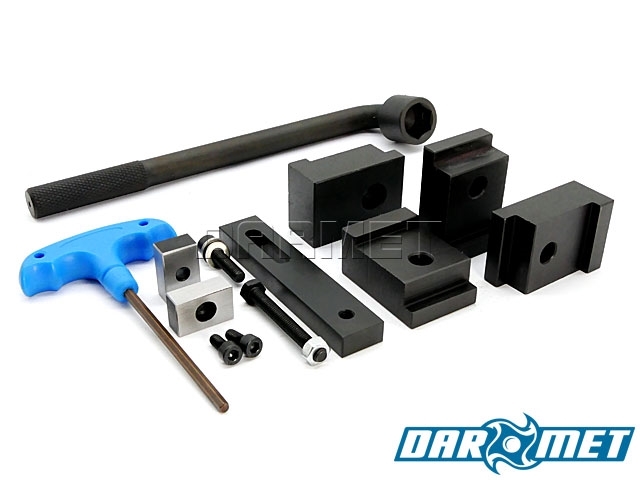

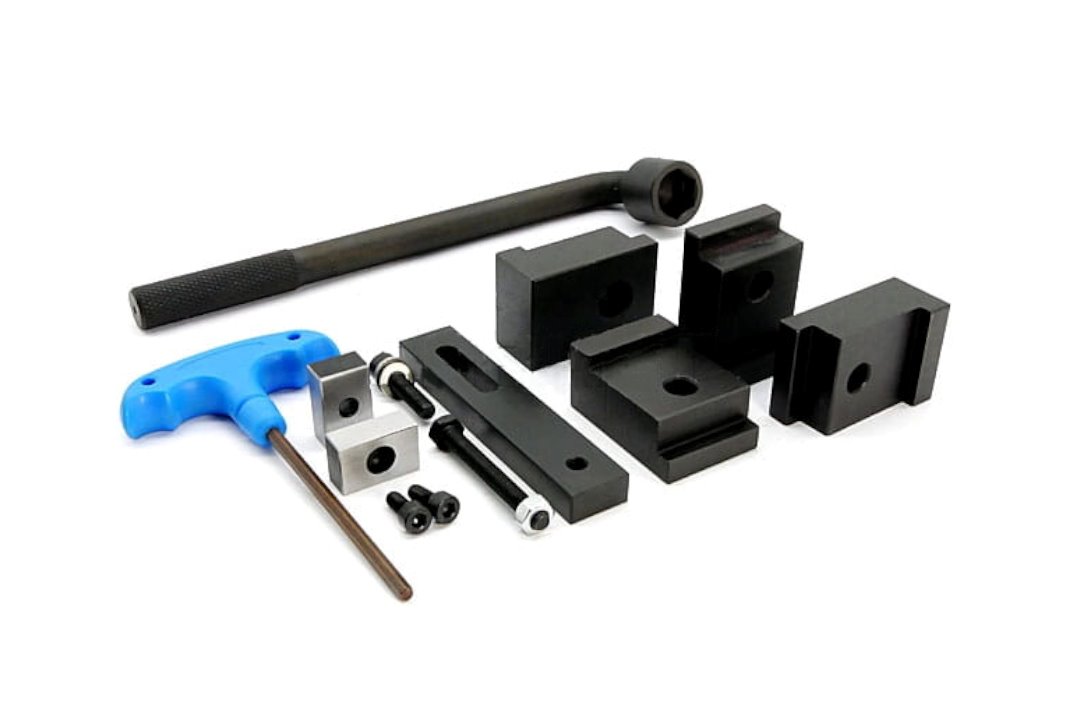

- W zestawie oprócz imadła znajduje się:
- klucz główny,
- klucz imbusowy,
- wpusty ustalające,
- łapy dociskowe,
- zderzak.

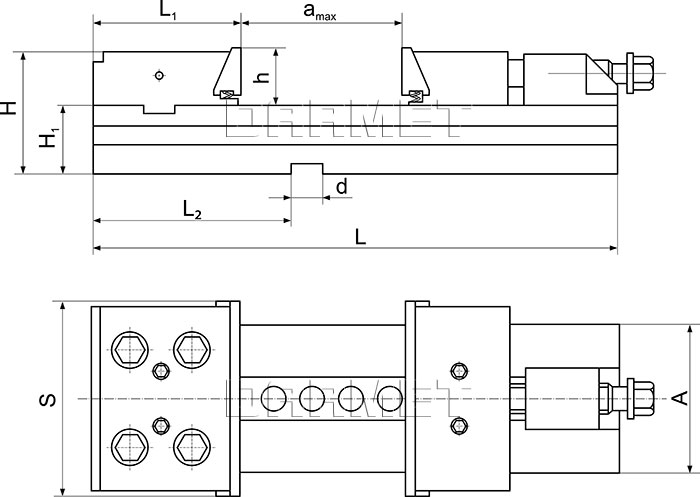

Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 100 mm |
| amax | 100 mm |
| h | 30 mm |
| H1 | 35±0,01 mm |
| H | 63 mm |
| A | 75 mm |
| L1 | 78 mm |
| L2 | 103 mm |
| L | 270 mm |
| d | 16 mm |
| Waga | 10 kg |
Obsada szczęki ruchomej ze śrubą zaciskową zapewnia szybki i prosty docisk detali.
Pływające wkładki obsadzone w szczękach imadła z luzem gwarantującym prawidłowe mocowanie przedmiotu obrabianego.
Otwory ustalające pozycję kulki stalowej oraz obsady.

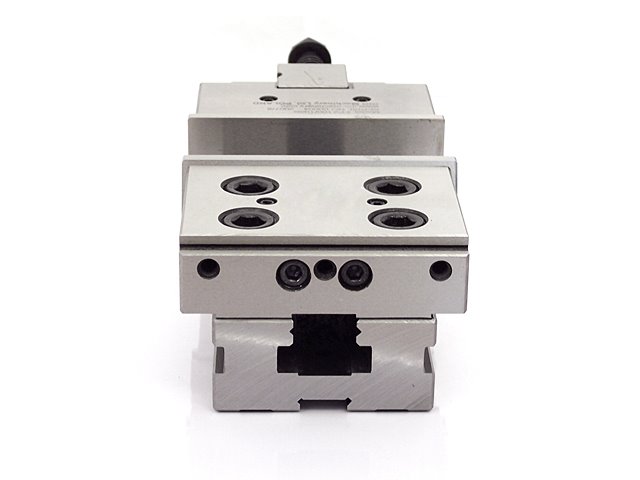

Możliwość obrócenia o 180° szczęki stałej ze stopniem 5 mm, dokręcanej na 4 śruby imbusowe.

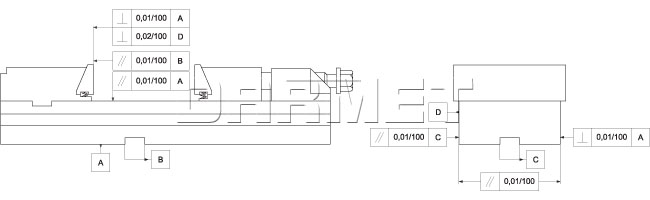

Parametry dokładności:
