Opis produktu
Właściwości i zastosowanie:

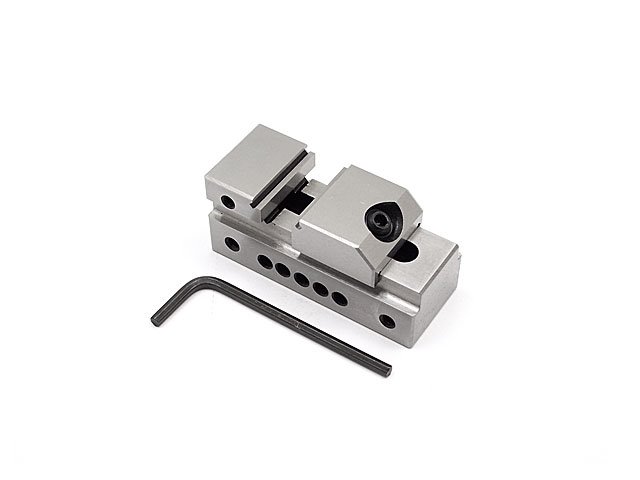

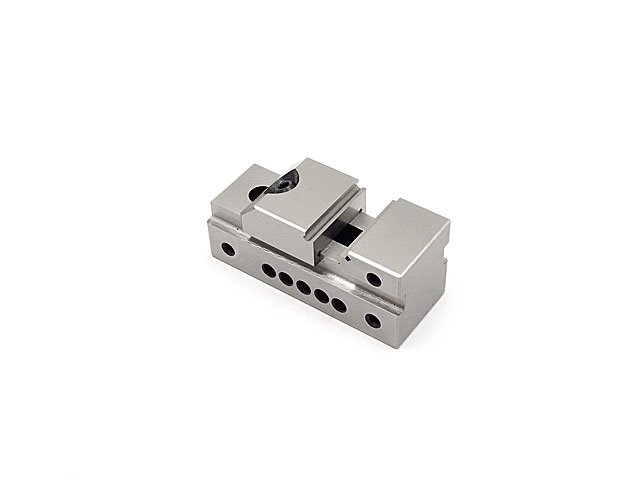

- Małe imadło szlifierskie SPZB precyzyjnie wykonane ze stali stopowej.
- W imadle zastosowano mechanizm bezśrubowy do szybkiego przesuwania szczęki.
- Z imadłem można pracować przy precyzyjnych obróbkach na szlifierkach do płaszczyzn oraz przy pomiarach i sprawdzeniach.
- Twardość powierzchni roboczych 58-62 HRC.

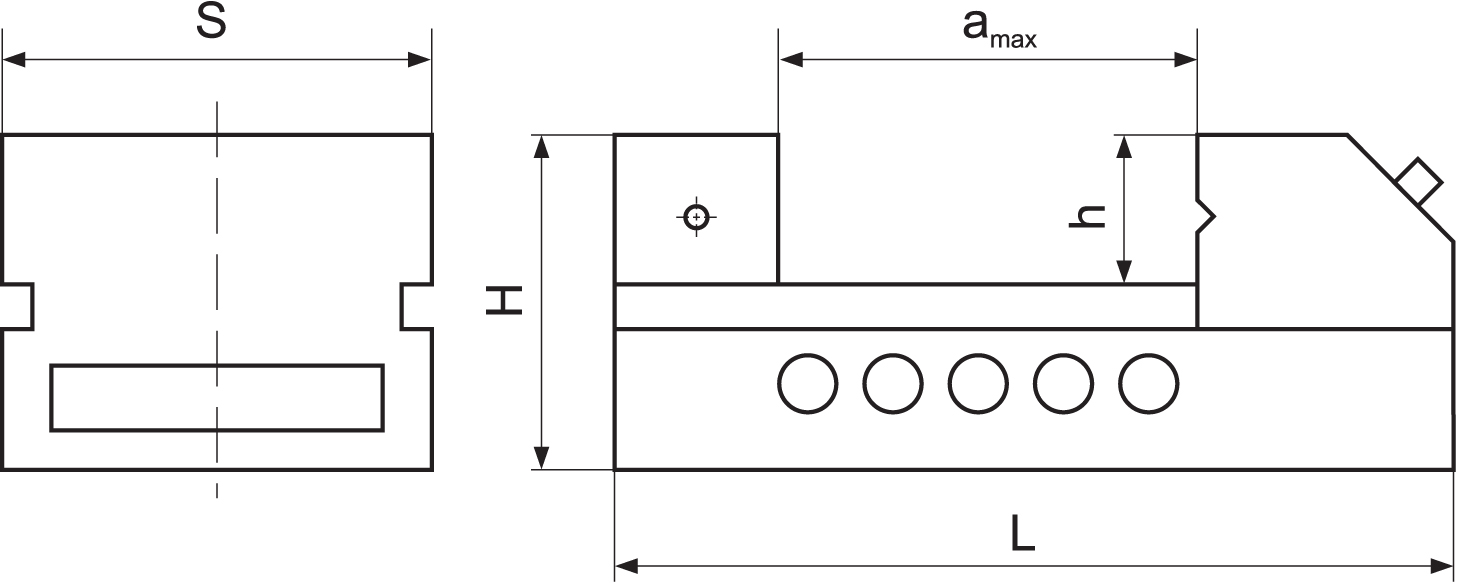

Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 26 mm |
| amax | 22 mm |
| H | 30 mm |
| h | 9,15 mm |
| L | 65,4 mm |
| Waga | 0,5 kg |
Zasada działania imadła SPZB:

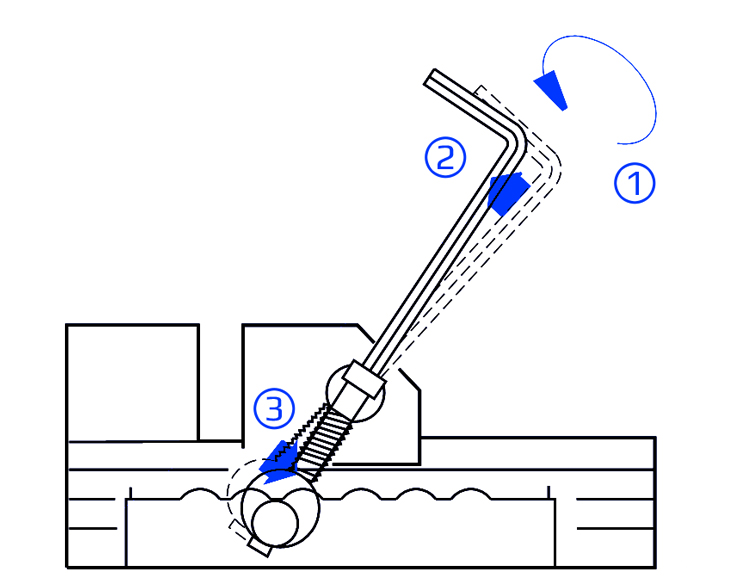

1. Poluzowanie szczęki
2. Zwiększenie kąta przyłożenia klucza imbusowego
3. Wyłączenie blokady wskutek zeskoku kołka ustalającego z zębatki

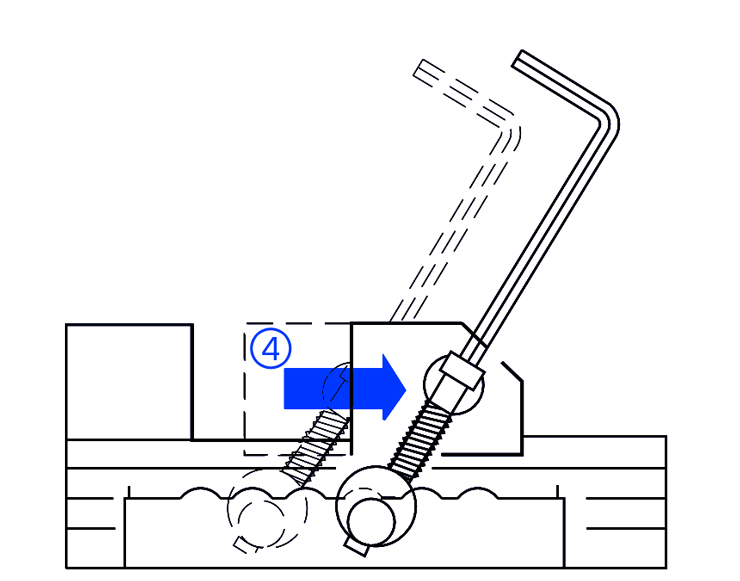

4. Odsunięcie szczęki

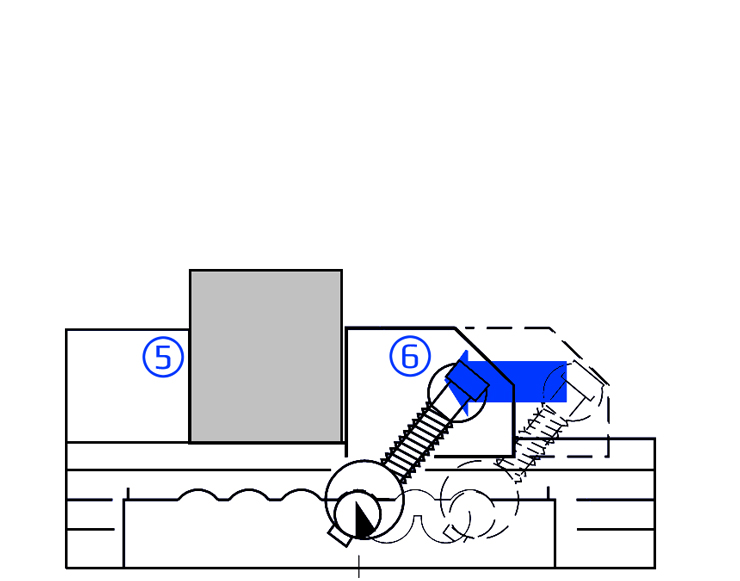

5. Umiejscowienie detalu
6. Wstępne dosunięcie szczęki (kołek ustalający samoczynnie wpada w zębatkę

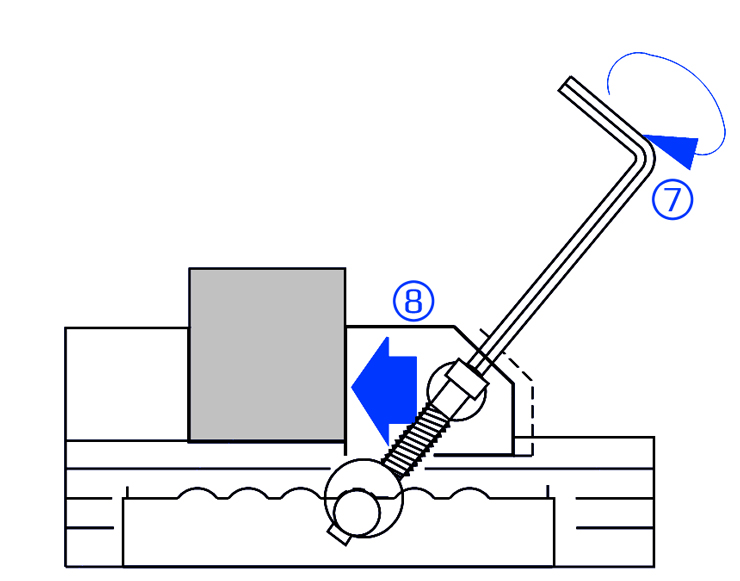

7. Dokręcanie śruby
8. Precyzyjne dociśnięcie szczęki

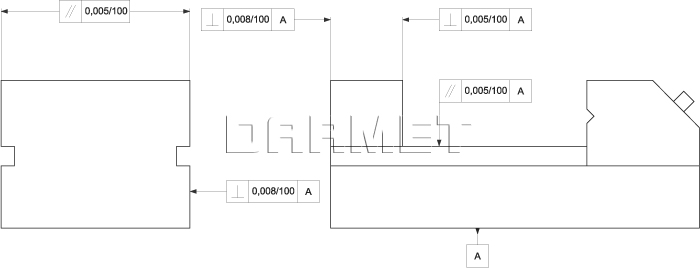

Parametry dokładności:
