Opis produktu
Właściwości i zastosowanie:

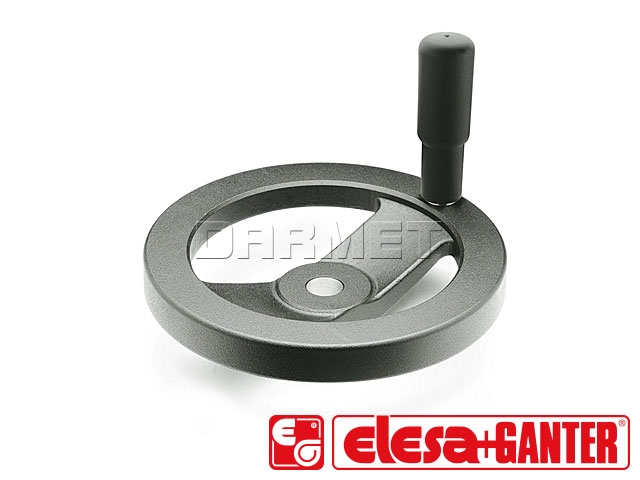

- Okrągłe pokrętło z obrotową rączką GN 798
- Wykonane z ciśnieniowego odlewu aluminium
- Korpus pokryty wartwą żywicy epoksydowej w kolorze czarnym
- Odchyłki bicia promieniowego i osiowego < 0,4

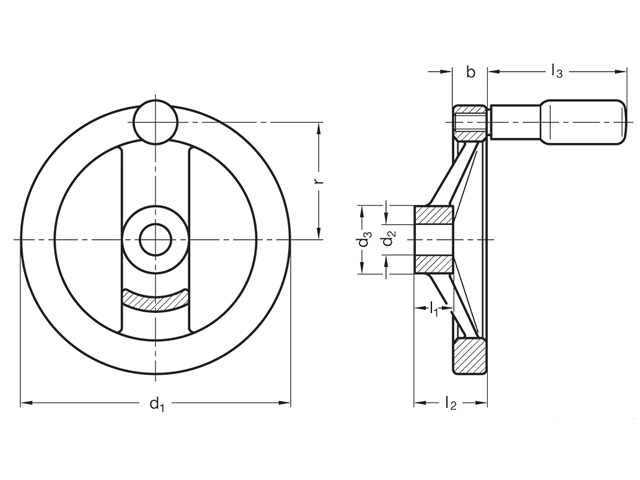

Tabela dostępnych rozmiarów i modeli:
| Oznaczenie |
d1 [mm] |
d2H7 |
d3 [mm] |
b [mm] |
l1 [mm] |
l2 [mm] |
l3 [mm] |
r [mm] |
średnica rękojeści [mm] |
|---|---|---|---|---|---|---|---|---|---|
| GN 324-125-B12-R | 125 | 12 | 31 | 15 | 18 | 33 | 61,5 | 54 | 22 |
| GN 324-125-K12-R | 125 | 12 | 31 | 15 | 18 | 33 | 61,5 | 54 | 22 |
| GN 324-125-B14-R | 125 | 14 | 31 | 15 | 18 | 33 | 61,5 | 54 | 22 |
| GN 324-125-K14-R | 125 | 14 | 31 | 15 | 18 | 33 | 61,5 | 54 | 22 |
| GN 324-140-B14-R | 140 | 14 | 36 | 16,5 | 19 | 36 | 76,5 | 61 | 24 |
| GN 324-140-K14-R | 140 | 14 | 36 | 16,5 | 19 | 36 | 76,5 | 61 | 24 |
| GN 324-140-B16-R | 140 | 16 | 36 | 16,5 | 19 | 36 | 76,5 | 61 | 24 |
| GN 324-140-K16-R | 140 | 16 | 36 | 16,5 | 19 | 36 | 76,5 | 61 | 24 |
| GN 324-160-B14-R | 160 | 14 | 36 | 18 | 20 | 39 | 76,5 | 71 | 24 |
| GN 324-160-K14-R | 160 | 14 | 36 | 18 | 20 | 39 | 76,5 | 71 | 24 |
| GN 324-160-B16-R | 160 | 16 | 36 | 18 | 20 | 39 | 76,5 | 71 | 24 |
| GN 324-160-K16-R | 160 | 16 | 36 | 18 | 20 | 39 | 76,5 | 71 | 24 |
| GN 324-200-B18-R | 200 | 18 | 42 | 20,5 | 24 | 45 | 86,5 | 89 | 25 |
| GN 324-200-K18-R | 200 | 18 | 42 | 20,5 | 24 | 45 | 86,5 | 89 | 25 |
| GN 324-200-B20-R | 200 | 20 | 42 | 20,5 | 24 | 45 | 86,5 | 89 | 25 |
| GN 324-200-K20-R | 200 | 20 | 42 | 20,5 | 24 | 45 | 86,5 | 89 | 25 |
| GN 324-250-B22-R | 250 | 22 | 48 | 23 | 28 | 51 | 86,5 | 113 | 25 |
| GN 324-250-K22-R | 250 | 22 | 48 | 23 | 28 | 51 | 86,5 | 113 | 25 |
| GN 324-250-B26-R | 250 | 26 | 48 | 23 | 28 | 51 | 86,5 | 113 | 25 |
| GN 324-250-K26-R | 250 | 26 | 48 | 23 | 28 | 51 | 86,5 | 113 | 25 |
B - bez rowka wpustowego
K - z rowkiem wpustowym
