Opis produktu
Właściwości i zastosowanie:

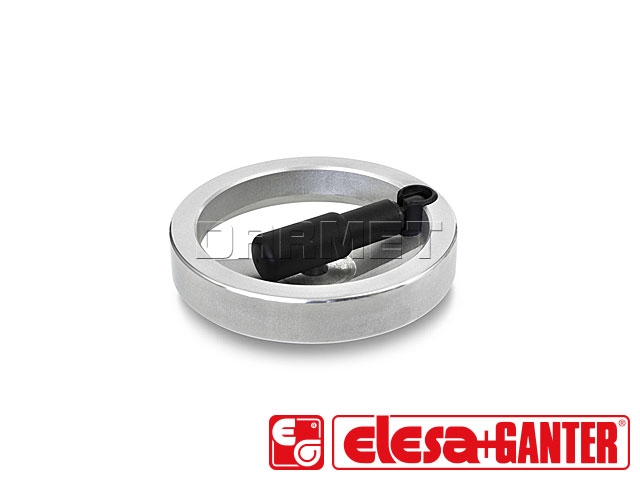

- Okrągłe pokrętło z bezpieczną rączką
- Rękojeść obrotowa składana GN 798.7
- Wykonane z ciśnieniowego odlewu aluminium
- Powierzchnia obrabiana, polerowana na połysk
- Odchyłki bicia promieniowego i osiowego < 0,4

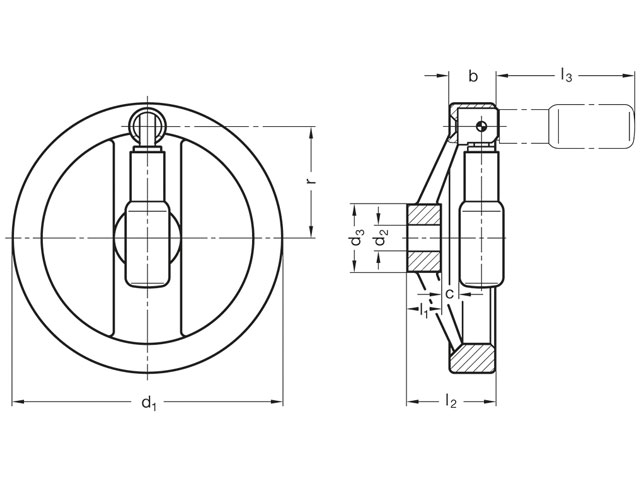

Tabela dostępnych rozmiarów i modeli:
| Oznaczenie | d1 [mm] |
d2H7 | d3 [mm] |
b [mm] |
c [mm] |
l1 [mm] |
l2 [mm] |
l3 [mm] |
r [mm] |
średnica rękojeści [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 322.7-125-B12-R | 125 | 12 | 31 | 24,5 | 7,5 | 18 | 44 | 61,5 | 50 | 22 |
| GN 322.7-125-K12-R | 125 | 12 | 31 | 24,5 | 7,5 | 18 | 44 | 61,5 | 50 | 22 |
| GN 322.7-140-B14-R | 140 | 14 | 36 | 24,5 | 7 | 19 | 45,5 | 76,5 | 57,5 | 24 |
| GN 322.7-140-K14-R | 140 | 14 | 36 | 24,5 | 7 | 19 | 45,5 | 76,5 | 57,5 | 24 |
| GN 322.7-160-B14-R | 160 | 14 | 36 | 25 | 7,5 | 20 | 47 | 76,5 | 67,5 | 24 |
| GN 322.7-160-K14-R | 160 | 14 | 36 | 25 | 7,5 | 20 | 47 | 76,5 | 67,5 | 24 |
| GN 322.7-160-B16-R | 160 | 16 | 36 | 25 | 7,5 | 20 | 47 | 76,5 | 67,5 | 24 |
| GN 322.7-160-K16-R | 160 | 16 | 36 | 25 | 7,5 | 20 | 47 | 76,5 | 67,5 | 24 |
| GN 322.7-200-B18-R | 200 | 18 | 42 | 25 | 8,5 | 24 | 52,5 | 86,5 | 84 | 25 |
| GN 322.7-200-K18-R | 200 | 18 | 42 | 25 | 8,5 | 24 | 52,5 | 86,5 | 84 | 25 |
| GN 322.7-200-B20-R | 200 | 20 | 42 | 25 | 8,5 | 24 | 52,5 | 86,5 | 84 | 25 |
| GN 322.7-200-K20-R | 200 | 20 | 42 | 25 | 8,5 | 24 | 52,5 | 86,5 | 84 | 25 |
| GN 322.7-250-B22-R | 250 | 22 | 48 | 26,5 | 13 | 28 | 61 | 86,5 | 111 | 25 |
| GN 322.7-250-K22-R | 250 | 22 | 48 | 26,5 | 13 | 28 | 61 | 86,5 | 111 | 25 |
B - bez rowka wpustowego
K - z rowkiem wpustowym
